Номер по Госреестру СИ: 92013-24
92013-24 Ключи моментные предельные
(AIST)
Назначение средства измерений:
Ключи моментные предельные AIST (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Внешний вид.
Ключи моментные предельные
Рисунок № 7
Внешний вид.
Ключи моментные предельные
Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Внешний вид.
Ключи моментные предельные
Рисунок № 10
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193873
ID в реестре СИ - 1416130
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
16035700, 16035450, 16034350, 16034210, 16032025, 16026980, 160263000PR, 160262000PR, 160261500, 16025500, 16025450 PR, 160251500PR, 16024350PR, 16024350, 16024210, 16023110, 16022030, 16022005PR, 16014320, 16013100,
Производитель
Изготовитель - MATATAKITOYO TOOL CO., LTD.
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 137
Выдано извещений - 7
Кол-во периодических поверок - 40
Кол-во средств измерений - 120
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1119 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3395 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяные топлива и смазочные материалы" (ТК 031)
Наличие аналогов СИ: Ключи моментные предельные (AIST)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений MATATAKITOYO TOOL CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90844-23 22.12.2028 |
Ключи моментные предельные, THORVIK MATATAKITOYO TOOL CO., LTD. (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
92013-24 27.04.2029 |
Ключи моментные предельные, AIST MATATAKITOYO TOOL CO., LTD. (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Кто поверяет Ключи моментные предельные (AIST)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 91 | 83 | 90 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 5 | 5 | 2 | 3 | 0 | 5 | 2 | 3 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 1 | 0 | 3 | 3 | 3 | 0 | 3 | |
| ООО "КВАЗАР" (RA.RU.310696) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ОДК" (RA.RU.312444) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 4 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 3 | 0 | 3 | 1 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 0 | 4 | 1 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Ключи моментные предельные (AIST)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9:
-
- «Порядок работы» «Ключи моментные предельные AIST мод. 16012030, 16013100, 16014200, 16014320. Руководство по эксплуатации»;
-
- «Порядок работы» «Ключи моментные предельные AIST мод. 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16090350PR. Руководство по эксплуатации»;
-
- «Порядок работы» «Ключи моментные предельные AIST мод. 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8. Руководство по эксплуатации»;
-
- «Порядок работы» «Ключи моментные предельные AIST мод. 16032025, 16033110, 16034210, 16034350, 16035450, 16035700, 16036980. Руководство по эксплуатации»;
-
- «Порядок работы» «Ключи моментные предельные AIST мод. 16132015, 16133060, 16134200, 161362000, 161363000. Руководство по эксплуатации»;
-
- «Порядок работы» «Ключи моментные предельные AIST мод. 161462000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
«Стандарт предприятия. Ключи моментные предельные AIST».
Правообладатель
MATATAKITOYO TOOL CO., LTD, Тайвань
Адрес: NO.21, Lane 97, Her-Tzuo St., Fengyuan, Taichung, Taiwan 42061 Тел.: +886-4-2533-5893
E-mail: matatakitoyo@gmail.com
Изготовитель
MATATAKITOYO TOOL CO., LTD, Тайвань
Адрес: NO.21, Lane 97, Her-Tzuo St., Fengyuan, Taichung, Taiwan 42061 Тел.: +886-4-2533-5893
E-mail: matatakitoyo@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
MATATAKITOYO TOOL CO., LTD, Тайвань
Адрес: NO.21, Lane 97, Her-Tzuo St., Fengyuan, Taichung, Taiwan 42061 Тел.: +886-4-2533-5893
E-mail: matatakitoyo@gmail.com
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Для установки требуемых значений крутящего момента силы ключи модификаций 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16032025, 16033110, 16034210, 16034350, 16035450, 16035700,16036980, 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8, 16090350PR и 161462000 имеют нанесенные на корпус основную и на рукоятку нониусную шкалы. Ключи модификаций 16132015, 16133060, 16134200, 161362000 и 161363000 имеют основную и нониусную шкалы, расположенные на рукоятке. Ключи модификаций 16012030, 16013100, 16014200 и 16014320 имеют только основную шкалу. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей имеют три варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором для модификаций 16012030, 16013100, 16014200, 16014320, 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16032025, 16033110, 16034210, 16034350, 16035450, 16035700,16036980, 16132015, 16133060, 16134200, 161362000, 161363000 и 161462000, в виде головки с внутренним прямоугольным отверстием под сменные насадки для модификаций 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8, 16090350PR и в виде съемной насадки с жестко прикреплённым торцевым присоединительным квадратом для модификаций 161363000 и 160263000PR.
Ключи модификаций 160251500PR, 160261500PR, 160262000PR, 161362000 и 161462000 выполнены в виде двух составных частей, которые соединяются между собой при помощи пружинного фиксатора.

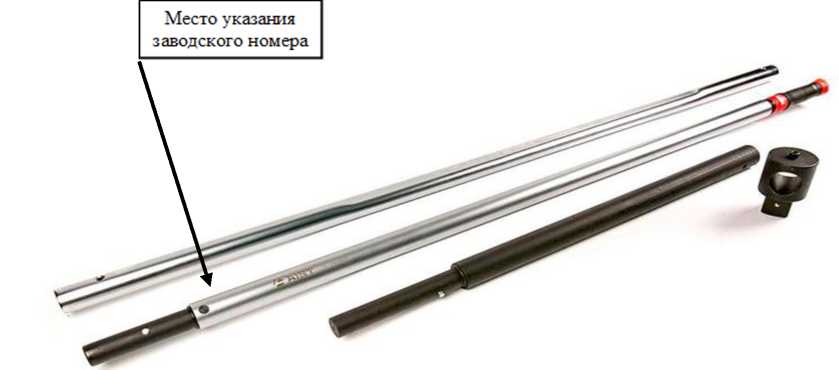

Ключи модификаций 161363000 и 160263000PR выполнены в виде трех составных частей, также соединяющихся между собой при помощи пружинного фиксатора. Модификация 160261500 поставляется в комплекте с удлинительной трубой c механическим фиксатором.
Ключи выпускаются в 42 модификациях: 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR, 160251500PR, 160261500PR, 160262000PR, 160263000PR, 16022030, 16023110, 16024210, 16024350, 16025500, 16025700, 16026980, 160261500, 16032025, 16033110, 16034210, 16034350, 16035450, 16035700, 16036980, 160900301, 16090110-1, 16090110-2, 16090210-2, 16090210-8, 16090350PR, 161462000, 16132015, 16133060, 16134200, 161362000, 161363000, 16012030, 16013100, 16014200, 16014320, которые отличаются диапазоном и пределом допускаемой относительной погрешности измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом головки.
В модификациях ключей, имеющих возможность работы против часовой стрелки, смена направления нагружения не приводит к смене направления деформации предельного механизма.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в цифровом формате нанесен на корпус методом гравировки или методом печати на заводской наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.

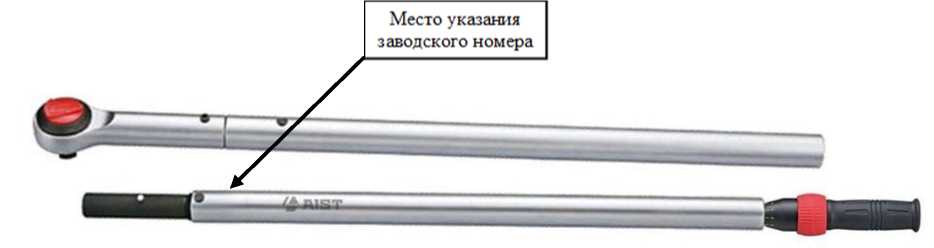

Общий вид ключей моментных предельных AIST представлен на рисунках 1 - 13.
Место указания заводского номера

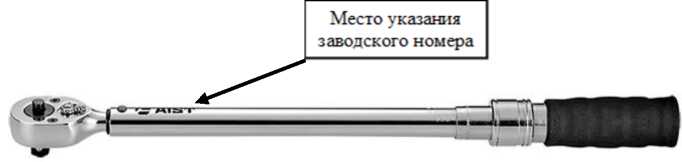

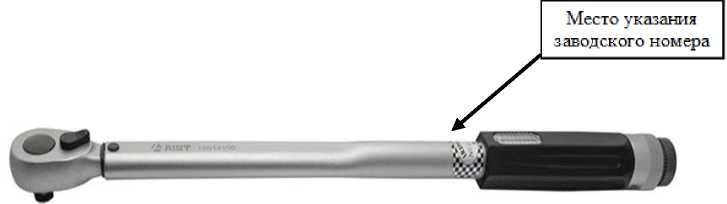

Рисунок 1 - Общий вид ключей моментных предельных AIST модификаций 16012030,
16013100, 16014200, 16014320
Рисунок 2 - Общий вид ключей моментных предельных AIST модификаций 16022005PR, 16022030PR, 16023110PR, 16024210PR, 16024350PR, 16025450PR, 16025800PR

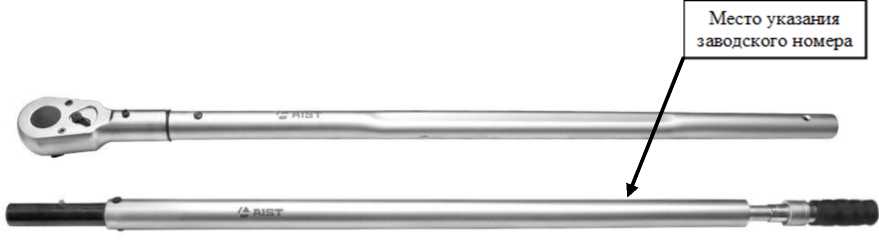

Рисунок 3 - Общий вид ключей моментных предельных AIST модификаций 160251500PR,
160261500PR, 160262000PR
Место указания заводского номера

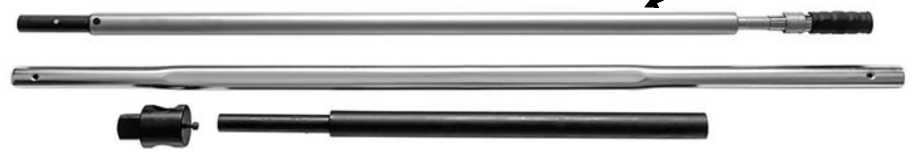

Рисунок 4 - Общий вид ключей моментных предельных AIST модификации 160263000PR

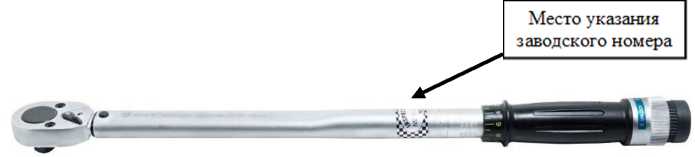

Рисунок 5 - Общий вид ключей моментных предельных AIST модификаций 16022030,
16023110, 16024210, 16024350, 16025500, 16025700, 16026980

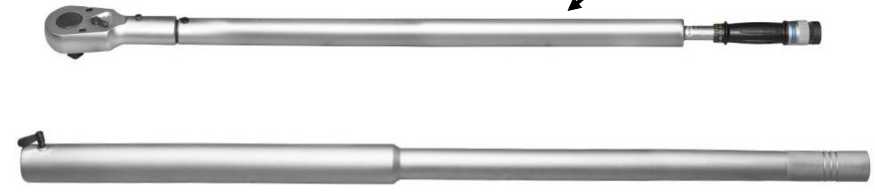

Рисунок 6 - Общий вид ключей моментных предельных AIST модификации 160261500

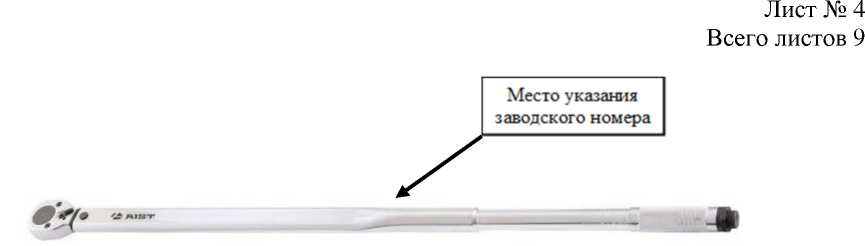

Рисунок 7 - Общий вид ключей моментных предельных AIST модификаций 16032025,
16033110, 16034210, 16034350, 16035450, 16035700,16036980

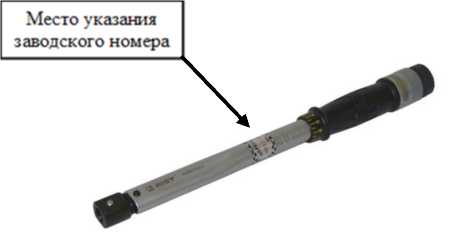

Рисунок 8 - Общий вид ключей моментных предельных AIST модификаций 16090030-1, 16090110-1, 16090110-2, 16090210-2, 16090210-8
Место указания
заводского номера

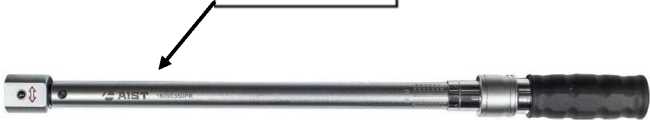

Рисунок 9 - Общий вид ключей моментных предельных AIST модификации 16090350PR
Место указания заводского номера

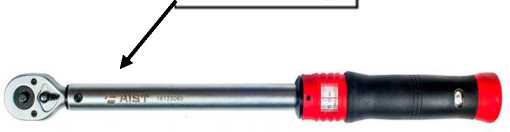

Рисунок 10 - Общий вид ключей моментных предельных AIST модификаций 16132015, 16133060, 16134200
Место указания заводского номера

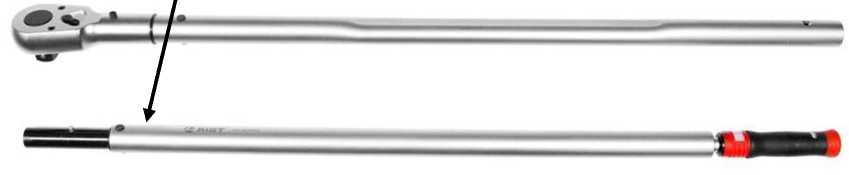

Рисунок 11 - Общий вид ключей моментных предельных AIST модификации 161362000
Рисунок 12 - Общий вид ключей моментных предельных AIST модификации 161363000
Рисунок 13 - Общий вид ключей моментных предельных AIST модификации 161462000
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | |
|
По часовой стрелке |
Против часовой стрелки | |||
|
16012030 |
от 6 до 30 |
2 |
±4 |
- |
|
16013100 |
от 20 до 100 |
5 | ||
|
16014200 |
от 40 до 200 |
10 | ||
|
16014320 |
от 60 до 320 |
20 | ||
|
16022005PR |
от 1 до 5 |
0,05 |
±4 |
±6 |
|
16022030PR |
от 6 до 30 |
0,2 | ||
|
16023110PR |
от 20 до 110 |
0,5 | ||
|
16024210PR |
от 40 до 210 |
1 | ||
|
16024350PR |
от 70 до 350 |
1 | ||
|
160251500PR |
от 300 до 1500 |
10 | ||
|
16025450PR |
от 75 до 450 |
2,5 | ||
|
16025800PR |
от 100 до 800 |
5 | ||
|
160261500PR |
от 300 до 1500 |
10 | ||
|
160262000PR |
от 400 до 2000 |
10 | ||
|
160263000PR |
от 600 до 3000 |
10 | ||
|
16022030 |
от 6 до 30 |
0,2 |
±4 |
- |
|
16023110 |
от 20 до 110 |
0,5 | ||
|
16024210 |
от 40 до 210 |
1 | ||
|
16024350 |
от 70 до 350 |
1 | ||
|
16025500 |
от 100 до 500 |
2,5 | ||
|
16025700 |
от 140 до 700 |
2,5 | ||
|
160261500 |
от 300 до 1500 |
10 | ||
|
16026980 |
от 140 до 980 |
7 | ||
|
16032025 |
от 5 до 25 |
0,1 | ||
|
16033110 |
от 20 до 110 |
0,5 | ||
|
16034210 |
от 42 до 210 |
1 | ||
|
16034350 |
от 70 до 350 |
1 | ||
|
16035450 |
от 65 до 450 |
1 | ||
|
16035700 |
от 140 до 700 |
2,5 | ||
|
16036980 |
от 140 до 980 |
3,5 | ||
|
16090030-1 |
от 6 до 30 |
0,2 | ||
|
16090110-1 |
от 20 до 110 |
0,5 | ||
|
16090110-2 |
от 20 до 110 |
0,5 | ||
|
16090210-2 |
от 40 до 210 |
1 | ||
|
16090210-8 |
от 40 до 210 |
1 | ||
|
16090350PR |
от 70 до 350 |
1 |
±4 |
±6 |
|
16132015 |
от 3 до 15 |
0,4 | ||
|
16133060 |
от 10 до 60 |
0,5 | ||
|
16134200 |
от 40 до 200 |
1 | ||
Продолжение таблицы 1
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента | |
|
По часовой стрелке |
Против часовой стрелки | |||
|
161362000 |
от 400 до 2000 |
10 |
±4 |
±6 |
|
161363000 |
от 600 до 3000 |
20 | ||
|
161462000 |
от 400 до 2000 |
10 | ||
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата / внутреннего прямоугольника, мм |
Длина, мм, не более |
Масса, кг, не более |
|
16012030 |
6,35 |
323 |
0,7 |
|
16013100 |
9,5 |
439 |
0,9 |
|
16014200 |
12,7 |
530 |
1,5 |
|
16014320 |
12,7 |
605 |
1,8 |
|
16022005PR |
6,35 |
210 |
0,4 |
|
16022030PR |
6,35 |
230 |
0,5 |
|
16023110PR |
9,5 |
435 |
1,2 |
|
16024210PR |
12,7 |
495 |
1,5 |
|
16024350PR |
12,7 |
560 |
1,7 |
|
160251500PR |
19 |
1699 |
10,4 |
|
16025450PR |
19 |
820 |
3,3 |
|
16025800PR |
19 |
997 |
7,1 |
|
160261500PR |
25,4 |
1750 |
11,5 |
|
160262000PR |
25,4 |
2211 |
12,7 |
|
160263000PR |
38,1 |
3680 |
26,0 |
|
16022030 |
6,35 |
295 |
0,8 |
|
16023110 |
9,5 |
385 |
1,0 |
|
16024210 |
12,7 |
535 |
1,7 |
|
16024350 |
12,7 |
650 |
2,6 |
|
16025500 |
19 |
865 |
3,7 |
|
16025700 |
19 |
1092 |
6,0 |
|
160261500 |
25,4 |
1750 |
11,6 |
|
16026980 |
25,4 |
1230 |
6,7 |
|
16032025 |
6,35 |
280 |
0,6 |
|
16033110 |
9,5 |
360 |
0,9 |
|
16034210 |
12,7 |
470 |
1,4 |
|
16034350 |
12,7 |
630 |
2,4 |
|
16035450 |
19 |
850 |
3,7 |
|
16035700 |
19 |
1078 |
5,7 |
|
16036980 |
25,4 |
1222 |
6,0 |
|
16090030-1 |
9x12 |
280 |
0,8 |
Продолжение таблицы 2
|
Модификация |
Размер присоединительного квадрата / внутреннего прямоугольника, мм |
Длина, мм, не более |
Масса, кг, не более |
|
16090110-1 |
9x12 |
355 |
1,0 |
|
16090110-2 |
14x18 |
360 |
1,0 |
|
16090210-2 |
14x18 |
505 |
1,5 |
|
16090210-8 |
14x18 |
505 |
1,5 |
|
16090350PR |
14x18 |
526 |
1,5 |
|
16132015 |
6,35 |
202 |
0,3 |
|
16133060 |
9,5 |
430 |
1,1 |
|
16134200 |
12,7 |
515 |
1,4 |
|
161362000 |
25,4 |
2165 |
13,4 |
|
161363000 |
38,1 |
3340 |
23,0 |
|
161462000 |
25,4 |
2200 |
13,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
