Назначение средства измерений:
Расходомеры электромагнитные QTLD (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства -
Номер записи - 193881
ID в реестре СИ - 1416138
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Q&T INSTRUMENT CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1560 от 2023.08.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№428 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1119 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1678 от 2021.08.06 О внесении изменений в сведения об утвержденном типе средств измерений Установки измерительные типа «Т»-ГЗУ-М
№1923 от 2021.09.01 О внесении изменений в сведения об утвержденном типе средств измерений Система измерений количества и показателей качества нефти №1555 на ПСП «Ленск»
№2295 от 2021.10.15 О внесении изменений в сведения об утвержденных типах средств измерений
№2861 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 61424-15, 70416-18
№3006 от 2021.12.24 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ, влияющих на МХ, 34745-12 (1)
№254 от 2022.02.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2349 от 2022.09.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1054 от 2023.05.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№1723 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2247 от 2023.10.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№737 от 2025.04.11 ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ (2)
Наличие аналогов СИ: Расходомеры электромагнитные (QTLD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Расходомеры электромагнитные (QTLD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры электромагнитные (QTLD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее следующие функции:
-
- обработку измерительной информации;
-
- индикацию результатов измерений;
-
- формирование выходных сигналов;
-
- настройку и диагностику аппаратной части расходомеров.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MAG9 K4CH |
|
Номер версии (идентификационный номер) ПО |
V8.2 |
Знак утверждения типа
Знак утверждения типананосится на этикетку ППР и на паспорт методом наклейки.
Лист № 4 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Работа преобразователя» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательQ&T INSTRUMENT CO., LTD, КНР
Адрес: No. 1, Wangbai Road, Huanglong Area, Kaifeng County, Kaifeng, Henan, China Тел: +86-371-27880299
E-mail: qtmeter@gmail.com
Web-сайт: www.qtmeter.com
Изготовитель
Q&T INSTRUMENT CO., LTD, КНРАдрес: No. 1, Wangbai Road, Huanglong Area, Kaifeng County, Kaifeng, Henan, China Тел: +86-371-27880299
E-mail: qtmeter@gmail.com
Web-сайт: www.qtmeter.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Q&T INSTRUMENT CO., LTD, КНРАдрес: No. 1, Wangbai Road, Huanglong Area, Kaifeng County, Kaifeng, Henan, China Тел: +86-371-27880299
E-mail: qtmeter@gmail.com
Web-сайт: www.qtmeter.com
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомер состоит из первичного электромагнитного преобразователя расхода (далее
- ППР) и электронного преобразователя с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений (далее - ЭП), смонтированных в едином моноблоке (компактное исполнение).
ППР состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ЭП обеспечивает прием и обработку сигнала от ППР и в зависимости от исполнения формирует выходные сигналы, несущие информацию о расходе и накопленном объеме.
Расходомеры могут работать как в прямом, так и в обратном направлении потока жидкости.
К расходомерам данного типа относятся расходомеры модели: QTLD631231GAB с серийными номерами: 22100770, 22100771, 22100772, 22100773, 22100774, 22100776, 22100777, 22100778, 22100779, 22100780.
Серийный номер в цифровом формате наносится типографским способом на этикетку, закрепляемую на корпусе ППР, а также методом лазерной гравировки на табличку, закрепляемую на корпусе ЭП.

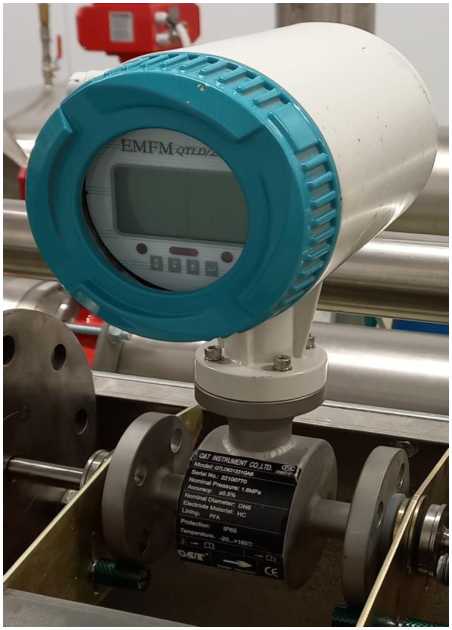

Общий вид расходомеров представлен на рисунке 1.
Нанесение знака поверки на расходомеры не предусмотрено. Пломбирование расходомеров не предусмотрено.
Рисунок 1 - Общий вид расходомеров электромагнитных QTLD
г tai Diameter: DN6 ode Material: нс Э= PFA
Protection: IP65
-Гатсюташг». -20. «
/СИТ/NSTRUME, J CO..LTD.
" Model: QTLD631231GAB
Ш Serial No.: 22100780
I NominaJ^ressure: 1.6МРа пщ Accuracy *0.5% ЬЙ

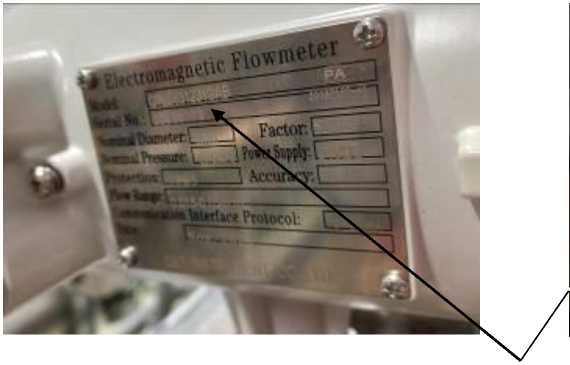

Место нанесения серийного номера
