Номер по Госреестру СИ: 92035-24
92035-24 Акселерометры
(MPS-ACC01X)
Назначение средства измерений:
Акселерометры MPS-ACC01X (далее - акселерометры) предназначены для измерений виброускорения, воздействующего на акселерометр.
Внешний вид.
Акселерометры
Рисунок № 1
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193895
ID в реестре СИ - 1416153
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Morpheus Electronics Technology Co (BeiJing)., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1127 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Акселерометры (MPS-ACC01X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Акселерометры (MPS-ACC01X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Акселерометры (MPS-ACC01X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Правообладатель
Morpheus Electronics Technology Co (BeiJing)., Ltd, Китай
Адрес: Room 710, 7th Floor, Building 1, Yard 16, Chenguang East Road, Fangshan District, Beijing, Китай Телефон: +86 17600270983
Изготовитель
Morpheus Electronics Technology Co (BeiJing)., Ltd, КитайАдрес: Room 710, 7th Floor, Building 1, Yard 16, Chenguang East Road, Fangshan District, Beijing, Китай
Телефон: +86 17600270983
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального ускорению, воздействующему на акселерометр.
Конструктивно акселерометры представляют собой пьезокерамический чувствительный элемент, инерционную массу, электронную схему, сигнальные выводы и разъём, заключенные в металлический корпус.
Акселерометры выпускаются в единственной модификации MPS-ACC01X.
Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, наносится на корпус методом лазерной гравировки. Нанесение знака поверки на корпусе акселерометров не предусмотрено.
Пломбирование акселерометров не предусмотрено.

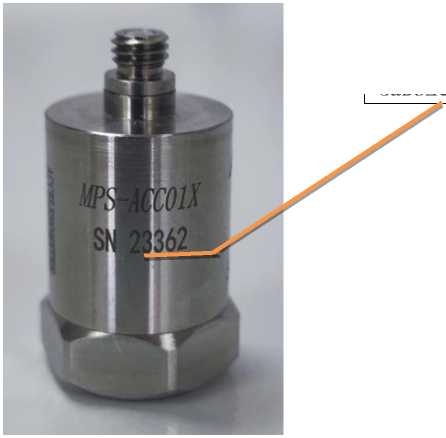

Общий вид акселерометров MPS-ACC01X и место нанесения заводского номера представлены на рисунке 1.
Акселерометр MPS-ACC01X
Рисунок 1 - Общий вид акселерометров MPS-ACC01X и место нанесения заводского номера
Таблица 1 - Метрологические характеристики акселерометров MPS-ACC01X
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
10,2 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
±10 |
|
Диапазоны измерений амплитудного значения виброускорения, м/с2 |
от 0,1 до 490 |
|
Диапазон рабочих частот, Гц |
от 0,3 до 15000 |
|
Нелинейность амплитудной характеристики, %, не более |
±1 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 160 Гц, дБ |
±3 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±15 |
Таблица 2 - Основные технические характеристики акселерометров MPS-ACC01X
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 9 до 18 |
|
Нормальные условия измерений: -температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +120 |
|
Габаритные размеры (диаметрхвысота), мм, не более |
19x33 |
|
Масса, г, не более |
32 |
