Наименование

Обозначение

Количество

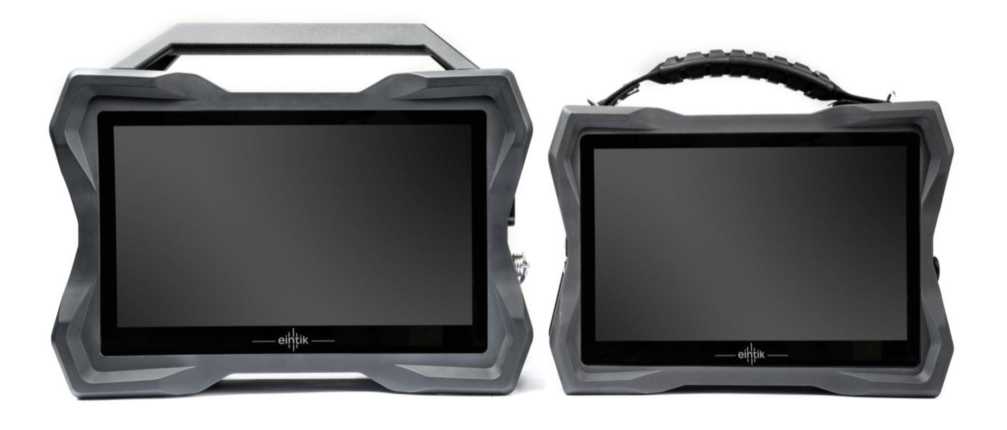

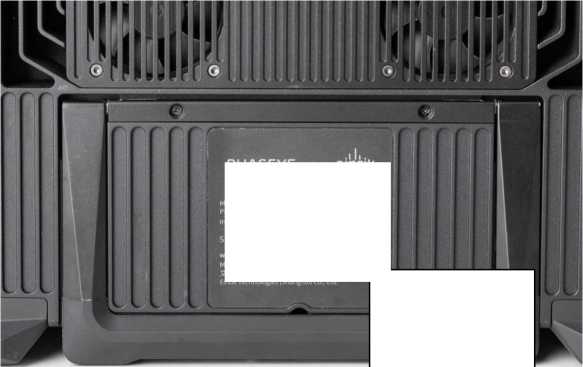

Дефектоскоп ультразвуковой PHASEYE

PHASEYE, или PHASEYE S

1 шт.

Кейс для транспортировки

-

1 шт.

Литий-ионная батарея

-

2 шт.

Адаптер питания постоянного тока

-

1 шт.

Шнур питания

-

1 шт.

Датчик пути

-

от 1 шт. ^|(

Преобразователь на фазированной решетке

-

от 1 шт. ²⁾

Призма

-

от 2 шт. ³⁾

Классический пьезоэлектрический преобразователь

-

4)

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

-

1 экз.

• ¹⁾ - количество и тип энкодеров в соответствии с заказом

• ²⁾ - количество и тип преобразователей в соответствии с заказом

• ³⁾ - количество и тип призм в соответствии с заказом

• ⁴⁾ - количество и тип преобразователей в соответствии с заказом

Наименование характеристики

Значение

Диапазон измерений глубины залегания дефекта, мм

от 2 до 500

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм

±(0,3+0,01^)

Диапазон измерений толщины (по стали), мм

от 2 до 4500

Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм

±(0,3+0,005<H²⁾)

Диапазон измерений расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм

от 2 до 120

Пределы допускаемой абсолютной погрешности измерений расстояния дефекта от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм

±(0,3+0,02^X³⁾)

Диапазон измерений расстояний датчиком пути, мм

от 1 до 20000

Пределы допускаемой абсолютной погрешности измерений расстояний датчиком пути в диапазоне от 1 до 100 мм включ., мм

±0,5

Пределы допускаемой относительной погрешности измерений расстояний датчиком пути в диапазоне св. 100 до 20000 мм, %

±0,5

Диапазон измерений разности глубин залегания дефектов, мм

от 5 до 170

Пределы допускаемой абсолютной погрешности измерений разности глубин залегания дефектов, мм

±(0,5+0,005<M⁴⁾)

Диапазон измерений протяженности между индикациями дефекта по поверхности сканирования, мм

от 15 до 225

Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями дефекта по поверхности сканирования, мм

±(0,8+0,005^N⁵⁾)

Диапазон измерений временных интервалов, мкс

от 0,1 до 1000

Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс:

• - в диапазоне от 0,1 до 200 мкс включ.

• - в диапазоне св. 200 до 1000 мкс

±0,07

±0,10

Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ

от -30 до 0

Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ:

• - в диапазоне св. -30 до -11 дБ включ.

• - в диапазоне св. -11 до 0 дБ

±2

±1

• ¹⁾ - где Y - измеренное значение глубины залегания дефекта, мм

• ²⁾ -где H - измеренное значение толщины, мм

• ³⁾ - где X - измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм

• ⁴⁾ - где M - измеренное значение разности глубин залегания дефекта, мм.

• ⁵⁾ - где N - измеренное значение протяженности между индикациями дефекта по поверхности сканирования, мм.

Наименование характеристики

Значение

PHASEYE S

PHASEYE

Количество независимых каналов ФР, шт.

32

от 32 до 64

Максимальное количество каналов ФР, шт.

64

от 32 до 128

Количество каналов TOFD, шт.

2

от 2 до 4

Диапазон установки скорости распространения ультразвука в контролируемых материалах, м/с

от 635 до 15240

Параметры электрического питания: - напряжение переменного тока, В

220±20

- частота переменного тока, Гц

50

- батарея с напряжением, В

от 15 до 18

Габаритные размеры электронного блока, мм, не более:

- длина

288

310

- ширина

96

96

- высота

212

247

Масса электронного блока (с одной батареей), кг, не более

4,0

5,6

Условия эксплуатации:

- температура окружающей среды, °С

от - 25 до +45

- относительная влажность воздуха при температуре +25 °С, %, не более

80
