Сведения о средстве измерений: 92043-24 Системы акустико-эмиссионные

Номер по Госреестру СИ: 92043-24
92043-24 Системы акустико-эмиссионные
(Малахит АС-15А)

сертификация программного обеспечения
Внешний вид. Системы акустико-эмиссионные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 1
Внешний вид. Системы акустико-эмиссионные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 2
Внешний вид. Системы акустико-эмиссионные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы акустико-эмиссионные
Рисунок № 3

Общие сведения

Дата публикации - 03.05.2024
Срок свидетельства - 03.05.2029
Номер записи - 193903
ID в реестре СИ - 1416180
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Малахит АС-15А/12, исполнение Малахит АС-15А/2, исполнение Малахит АС-15А/12,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственная фирма "Диатон" (ООО "НПФ "Диатон")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_22 Поверка по организации в динамике по годам

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1135 от 2024.05.03 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Системы акустико-эмиссионные (Малахит АС-15А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственная фирма "Диатон" (ООО "НПФ "Диатон")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92043-24
03.05.2029
 Системы акустико-эмиссионные, Малахит АС-15А
Общество с ограниченной ответственностью "Научно-производственная фирма "Диатон" (ООО "НПФ "Диатон") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - P_1 Наполнение реестра СИ ФГИС АРШИН по производителю в динамике по годам

Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.

Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.

В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:

  • рег. номер в ФГИС АРШИН
  • дата публикации
  • наименование СИ и обозначение
  • наименование и страну изготовителя
  • ссылки на описание типа и методику поверки
  • межповерочный интервал в соответствии с описанием типа

Стоимость 200 руб. или по подписке

Кто поверяет Системы акустико-эмиссионные (Малахит АС-15А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИОФИ"
(RA.RU.311485)
  • исполнение Малахит АС-15А/12
  • исполнение Малахит АС-15А/2
    		•  7 4 7 0 0 6 6 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • Малахит АС-15А/12
    		•  1 1 0 1 0 1 0 1

    Стоимость поверки Системы акустико-эмиссионные (Малахит АС-15А)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) выполняет функции сбора, накопления и обработки акустико-эмиссионных данных и отображение полученных результатов.

    Метрологически значимая часть не выделена, все ПО является метрологически значимым. Идентификационные данные ПО приведены в таблице 1.

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Наименование программного обеспечения

    Малахит АС- 15А

    Малахит-Ф АС-15А

    Идентификационное наименование ПО

    Малахит АС- 15А

    Малахит-Ф АС-15А

    Номер версии (идентификационный номер) ПО

    11.9.12.32 и выше

    11.9.8.10 и выше


    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе АМ116.0705.00.000 РЭ «Системы акустико-эмиссионные Малахит АС-15А. Руководство по эксплуатации», раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    АМ116.0705.00.000 ТУ «Системы акустико-эмиссионные Малахит АС-15А. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственная фирма «Диатон» (ООО «НПФ «Диатон»)

    ИНН 7734413484

    Юридический адрес: 123098, г. Москва, ул. Рогова, д. 15, к. 1, эт. 2, помещ. I, ком. №31

    Телефон: +7 (916) 311-35-25

    Е-mail: diaton@diatontest.ru

    Изготовитель

    Общество с ограниченной ответственностью «Научно-производственная фирма «Диатон» (ООО «НПФ «Диатон»)
    ИНН 7734413484
    Адрес: 123098, г. Москва, ул. Рогова, д. 15, к. 1, эт. 2, помещ. I, ком. №31 Телефон: +7 (916) 311-35-25
    E-mail: diaton@diatontest.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    ИНН: 9729338933
    Телефон: +7 (495) 437-56-33
    Факс: +7 (495) 437-31-47
    Web-сайт: www.vniiofi.ru
    E-mail: vniiofi@vniiofi.ru

    Правообладатель


    Общество с ограниченной ответственностью «Научно-производственная фирма «Диатон» (ООО «НПФ «Диатон»)
    ИНН 7734413484
    Юридический адрес: 123098, г. Москва, ул. Рогова, д. 15, к. 1, эт. 2, помещ. I, ком. №31
    Телефон: +7 (916) 311-35-25
    Е-mail: diaton@diatontest.ru

    Системы являются многоканальными цифровыми автоматизированными системами сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый канал включает в себя аналого-цифровые блоки преобразований (АЦП), блоки цифровой обработки и накопления результатов измерений, а также блок связи с персональным компьютером (ПК).

    Принцип действия систем основан на регистрации упругих волн, генерируемых при высвобождении энергии из области дефектов нагруженным материалом. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается предусилителем. В каждом канале регистрируются несколько параметров импульсов АЭ: время прихода, амплитуда, длительность, число превышений порога, энергетические параметры. В блоке АЦП сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных. По разностям времен прихода АЭ сигналов к нескольким рядом расположенным акустическим приемникам производится расчет координат источников АЭ. Данные обрабатываются ПК и выводятся на экран в виде таблиц или графиков.

    Измерительные АЭ каналы содержат программно устанавливаемые частотные полосовые фильтры, имеют фиксированные и автоматические уровни порогов, предусмотрена возможность регистрации формы волн в каждом канале, автоматическое тестирование акустических преобразователей.

    Системы изготавливаются в следующих исполнениях: Малахит АС-15А/2, Малахит АС-15А/12, Малахит АС-15А/18, Малахит АС-15А/40, в зависимости от количества каналов.

    Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование систем не предусмотрено.

    Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на заднюю панель корпуса систем исполнений Малахит АС-15А/12, Малахит АС-15А/18, Малахит АС-15А/40. Для исполнения Малахит АС-15А/2 заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на нижнюю часть корпуса.

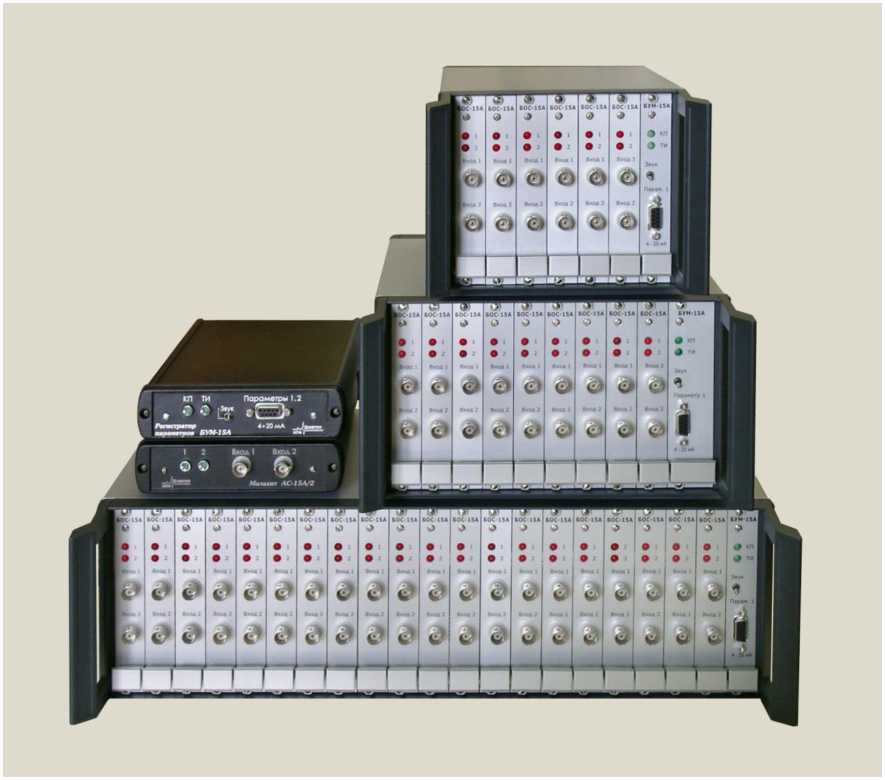

    Изображение общего вида систем представлено на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

    Внешний вид. Системы акустико-эмиссионные (Малахит АС-15А), http://oei-analitika.ru

    Рисунок 1 - Общий вид систем

    Внешний вид. Системы акустико-эмиссионные (Малахит АС-15А), http://oei-analitika.ru

    w*

    Параметр 2

    4-^20 мА

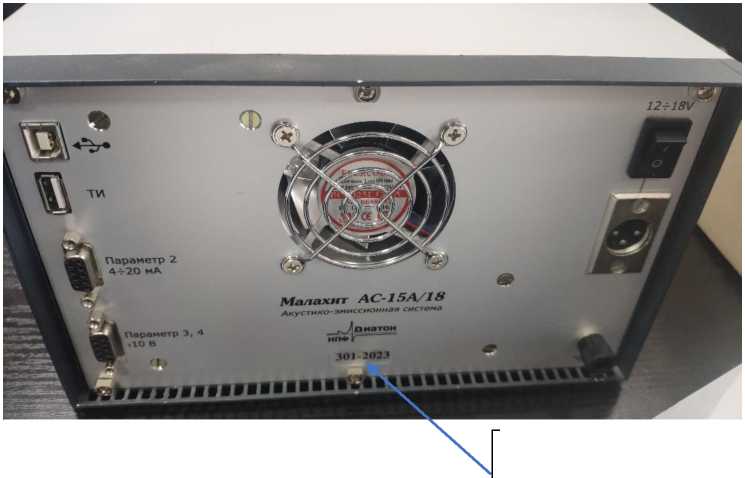

    Место нанесения заводского номера

    а) место нанесения заводского номера для исполнений Малахит АС-15А/12, Малахит АС-15А/18, Малахит АС-15А/40

    Внешний вид. Системы акустико-эмиссионные (Малахит АС-15А), http://oei-analitika.ru

    ivivvru нанесения

    заводского номера

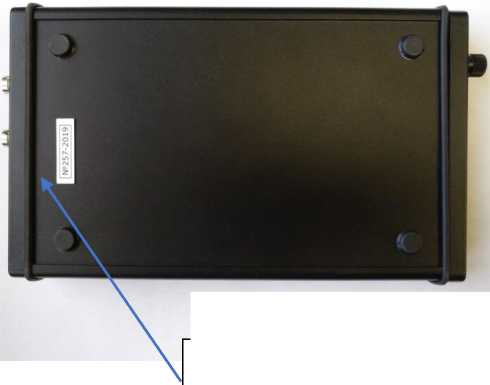

    б) место нанесения заводского номера для исполнения Малахит АС-15А/2

    Рисунок 2 - Обозначение места нанесения заводского номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт.

    АС -15А/2

    АС -15А/12

    АС -15А/18

    АС -15А/40

    Система акустико-эмиссионная

    Малахит АС- 15А

    1

    1

    1

    1

    Блок питания (преобразователь ~220/+15)

    -

    1

    1

    1

    -

    Кабель сетевой

    -

    1

    1

    1

    1

    Кабель интерфейсный USB

    -

    1

    1

    1

    1

    Компьютер с программным обеспечением

    -

    1

    1

    1

    1

    Паспорт

    АМ116.0705.00.000 ПС

    1

    1

    1

    1

    Руководство по эксплуатации

    АМ116.0705.00.000 РЭ

    1

    1

    1

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот (по уровню минус 3дБ), кГц

    от 1 до 500

    Неравномерность амплитудно-частотной характеристики в пределах рабочего диапазона, дБ

    ±3

    Ослабление сигнала вне рабочего диапазона при расстройке относительно частот среза на октаву, дБ, не менее

    28

    Динамический диапазон измерений амплитуд АЭ сигналов, дБ, не менее

    86

    Пределы допустимой абсолютной погрешности измерений амплитуды сигнала (на среднегеометрической частоте), дБ

    ±2

    Динамический диапазон измерений среднего значения выпрямленного сигнала по входу блока обработки сигнала, дБ, не менее

    70

    Пределы допустимой абсолютной погрешности измерений среднего значения выпрямленного сигнала, дБ

    ±2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество АЭ каналов

    от 2 до 80

    Число программируемых частот среза фильтров: - верхних частот (1, 10, 20, 100 кГц)

    4

    - нижних частот (20, 100, 300, 500 кГц)

    4

    Габаритные размеры (длинахширинахвысота), мм, не более:

    Малахит АС-15А/2

    141х39х243

    Малахит АС-15А/12

    177x140x307

    Малахит АС-15А/18

    249x140x307

    Малахит АС-15А/40

    464x140x307

    Масса, кг, не более: Малахит АС-15А/2

    0,7

    Малахит АС-15А/12

    3,2

    Малахит АС-15А/18

    4,5

    Малахит АС-15А/40

    9,2

    Потребляемая мощность, В^А, не более:

    Малахит АС-15А/2

    10

    Малахит АС-15А/12

    50

    Малахит АС-15А/18

    70

    Малахит АС-15А/40

    150

    Напряжение питания от сети переменного тока, В

    от 198 до 231

    Окончание таблицы 3

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при температуре +30 °С, %, не более

    • - атмосферное давление, кПа

    от +15 до +34

    75

    от 84 до 106,7
