Наименование

Обозначение

Количество

Манометр

.1)

1 шт.²⁾

Руководство по эксплуатации ³⁾

-

1 экз.

Паспорт

-

1 экз.

Примечание

• ¹⁾ В соответствии исполнением;

• ²⁾ Количество определяется заказом;

• ³⁾ При поставке потребителю партии приборов одного исполнения (не менее 10 шт.) допускается прилагать 1 экз. руководства по эксплуатации на каждые три прибора.

Условное обозначение манометра

Диапазон показаний давления МПа (кгс/см²)

Измеряемая среда

Класс точности

по ГОСТ 2405-88

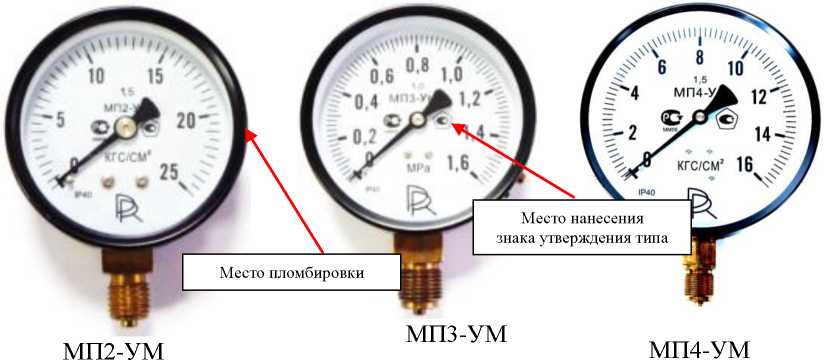

МП2-Ум

от 0 до 0,06 (0,60) от 0 до 0,1 (1,0)

от 0 до 0,16 (1,60) от 0 до 0,25 (2,50) от 0 до 0,4 (4,0) от 0 до 0,6 (6,0) от 0 до 1 (10) от 0 до 1,6 (16,0) от 0 до 2,5 (25,0) от 0 до 4 (40) от 0 до 6 (60) от 0 до 10 (100) от 0 до 16 (160) от 0 до 25 (250) от 0 до 40 (400) от 0 до 60 (600)

Жидкость, пар, газ, в т.ч.

кислород

2,5; 1,5

МП2-Ум исп!

МП3-Ум

1,5; 1,0

МП4-Ум

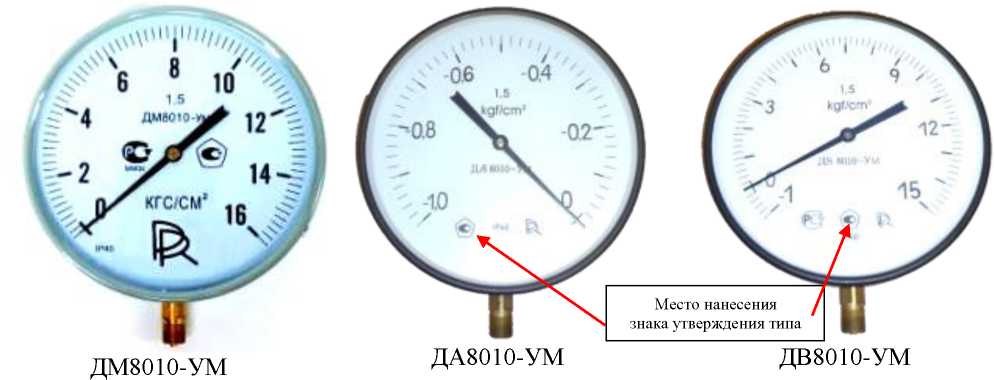

ДМ8010-Ум

МП3-Ум

от 0 до 100 (1000) от 0 до 160 (1600)

Жидкость

1,5; 1,0

МП4-Ум

МП2-Ум

от 0 до 0,1 (1,0) от 0 до 0,16 (1,60) от 0 до 0,25 (2,50)

от 0 до 0,4 (4,0) от 0 до 0,6 (6,0) от 0 до 1 (10) от 0 до 1,6 (16,0) от 0 до 2,5 (25,0) от 0 до 4 (40) от 0 до 6 (60)

Ацетилен

2,5; 1,5

МП3-Ум

1,5; 1,0

МП3-Ум

от 0 до 2,5 (25,0)

Хладон

1,5; 1,0

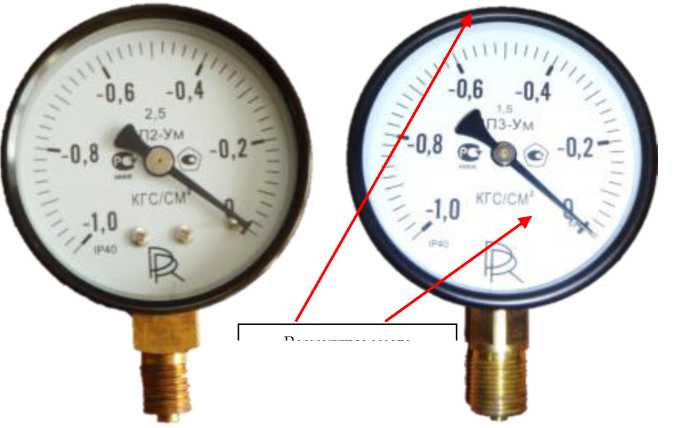

ВП2-Ум

от -0,1 (-1,0) до 0

Жидкость, пар, газ, в т.ч. кислород

2,5, 1,5

ВП3-Ум

1,5; 1,0

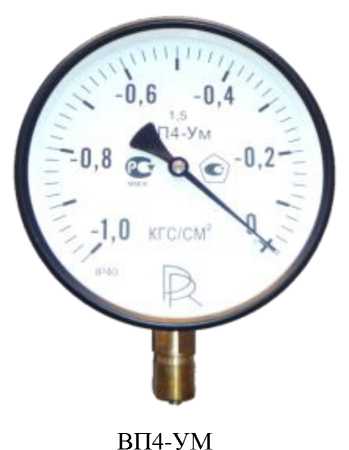

ВП4-Ум

ДВ8010-Ум

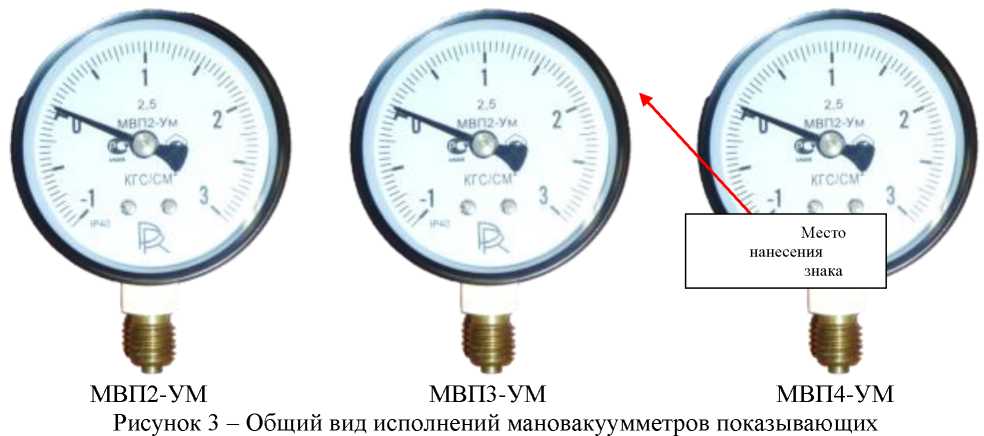

МВП2-Ум

от -0,1 (-1,0) до 0,06 (0,60) от -0,1 (-1,0) до 0,15 (1,50) от -0,1 (-1,0) до 0,3 (3,0) от -0,1 (-1,0) до 0,5 (5,0) от -0,1 (-1,0) до 0,9 (9,0) от -0,1 (-1,0) до 1,5 (15,0) от -0,1 (-1,0) до 2,4 (24,0)

Жидкость, пар, газ, в т.ч. кислород

2,5, 1,5

МВП3-Ум

1,5; 1,0

МВП4-Ум

ДА8010-Ум

МВП3-Ум

от -0,1 (-1) до 1,5 (15) от -0,1 (-1) до 2,4 (24)

Хладон

1,5;

1,0

Наименование характеристики

Значение

Диапазон измерений избыточного давления, % от диапазона показаний

от 0 до 75

Диапазон измерений вакуумметрического давления, % от диапазона показаний

от 0 до 100

Пределы допускаемой основной приведенной к диапазону показаний погрешности измерений давления, % от диапазона показаний

• - класс точности 1

• - класс точности 1,5

• - класс точности 2,5

±1,0

±1,5

±2,5

Пределы допускаемой дополнительной погрешности измерения давления, вызванной изменением температуры окружающего воздуха от нормальной на 1 °С, % от диапазона показаний

±(Kt-At)

Вариация показаний, не более

абсолютного

значения предела допускаемой основной погрешности

Примечание

• 1) Kt - температурный коэффициент:

• - не более 0,06 %/°С (для манометров класса точности 1; 1,5);

• - не более 0,1 %/°С (для манометров класса точности 2,5);

• 2) At =| t2-ti |,

t2 - предельное значение температуры, °С;

ti - температура окружающего воздуха (23 ± 5) °С.

Наименование характеристики

Значение

Масса, кг, не более

- МП-3Ум, ВП3-Ум, МВП3-Ум

0,50

- МП-4Ум, ВП4-Ум, МВП4-Ум

0,90

- МП2-Ум, ВП2-Ум, МВП2-Ум

0,i5

- МП2-Ум исп.1

0,i0

- ДМ8010-Ум, ДВ8010-Ум, ДА8010-Ум

1,90

Диаметр, мм, не более

- МП-3Ум, ВП3-Ум, МВП3-Ум

i05

- МП-4Ум, ВП4-Ум, МВП4-Ум

i55

- МП2-Ум, ВП2-Ум, МВП2-Ум

68

- МП2-Ум исп.1

42

- ДМ8010-Ум, ДВ8010-Ум, ДА8010-Ум

250

Нормальные условия эксплуатации

- температура окружающей среды, °С

от +18 до +28

Рабочие условия эксплуатации

- температура окружающей среды, °С

от -50 до +60
