Номер по Госреестру СИ: 92085-24
92085-24 Расходомеры
(A-Flow)
Назначение средства измерений:
Расходомеры A-Flow (далее - расходомеры) предназначены для измерения объемного и массового расхода и регулировки потока однофазных газов.

Внешний вид.
Расходомеры
Рисунок № 1

Внешний вид.
Расходомеры
Рисунок № 2

Внешний вид.
Расходомеры
Рисунок № 3

Внешний вид.
Расходомеры
Рисунок № 4

Внешний вид.
Расходомеры
Рисунок № 5

Внешний вид.
Расходомеры
Рисунок № 6

Внешний вид.
Расходомеры
Рисунок № 7

Внешний вид.
Расходомеры
Рисунок № 8
Программное обеспечение
Программное обеспечение расходомеров встроенное.
Программное обеспечение расходомеров предназначено для выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным расходомера.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.
Просмотр номера версии для модификации F-A возможно только на заводе изготовителе.
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики расходомеров нормированы с учетом влияния ПО. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО модификации F-A
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM |
|
Номер версии (идентификационный номер) ПО |
Не ниже V18.XXAn |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
Примечание - 1) где - XXA не относится к метрологически значимой части ПО | |
Таблица 2 - Идентификационные данные ПО модификации F-Y
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TMFM |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.XXn |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
Примечание - 1) где - ХХ не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1 «Методика измерений» документа «Расходомеры A-Flow F-A. Руководство по эксплуатации» и в п.3.3 «Методика измерений» документа «Расходомеры A-Flow F-Y. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия компании «A-FLOW KOREA Co., LTD».
ПравообладательКомпания «A-FLOW KOREA Co., LTD», Республика Корея.
Адрес: Sigma II C-613, Gumi 18, Bun-Dang, Seong-Nam, Gyeonggi-Do, Республика Корея Телефон (факс): +82-31-621-2345;
E-mail: info@a-flow.com
Изготовитель
Компания «A-FLOW KOREA Co., LTD», Республика Корея.
Адрес: Sigma II C-613, Gumi 18, Bun-Dang, Seong-Nam, Gyeonggi-Do, Республика Корея Телефон (факс): +82-31-621-2345;
E-mail: info@a-flow.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-сайт: www.vniir.org
Е-mail: office@vniir.org
Правообладатель
Компания «A-FLOW KOREA Co., LTD», Республика Корея.Адрес: Sigma II C-613, Gumi 18, Bun-Dang, Seong-Nam, Gyeonggi-Do, Республика Корея Телефон (факс): +82-31-621-2345;
E-mail: info@a-flow.com
Принцип действия расходомеров основан на принципе прямого измерения расхода термоанемометрическим методом.
В канале установлено два преобразователя из нержавеющей стали (нагреватель и термосопротивление). Между преобразователями создается постоянная разность температуры. Энергия, необходимая для поддержания разности температур зависит от массового расхода газа. Принцип измерения основан на законе Кинга, связывающего энергию нагревателя и массовый расход. Чем больше массовый расход, тем больше энергии требуется для поддержания выбранной разности температур.
Расходомеры могут быть укомплектованы регулирующим клапаном и многофункциональной системой индикации и управления для измерения и контроля расхода газа.
Расходомеры выпускаются в двух модификациях: F-A, F-Y, которые отличаются друг от друга конструктивным исполнением, метрологическими и техническими характеристиками.
Модификация F-A устанавливается между входным и выходным участками трубопровода.
Модификация F-Y врезного типа.

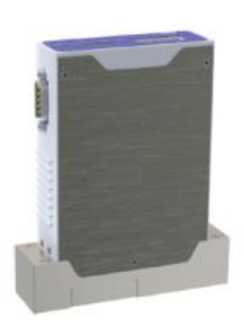

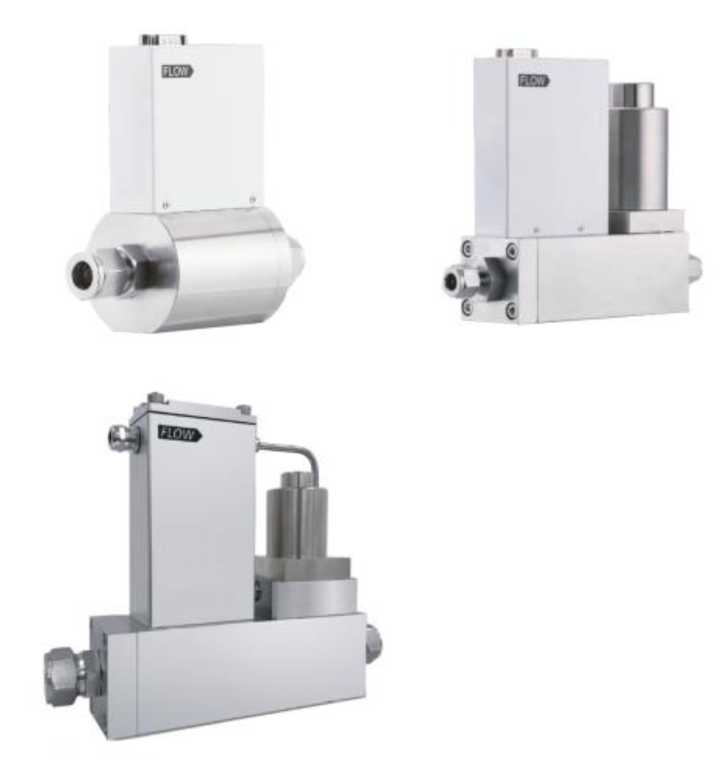

Рисунок 1 - Общий вид расходомеров модификации F-A

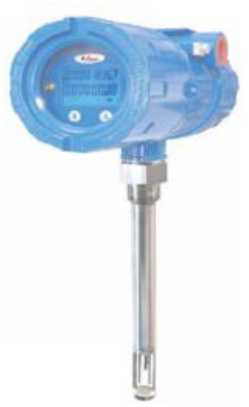

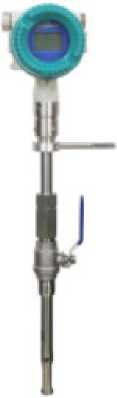

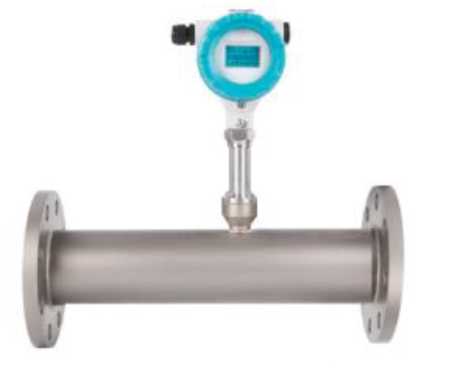

Рисунок 2 - Общий вид расходомеров модификации F-Y


Заводской номер:
721023418021
Газ: К,-
Диапазон измерений: 5 - 250 см Ум ин Г ита н ие / сигнал: 15 ~ 24 Е/0 ~ 5 В Рабочее давление: 1 бар изб.
Диапазон давления: 0,5 ™ 3 бар изб.
Гр исоелмнение: Трубный фитинг ’А" LOK

ecrc нанесения зна-са утверждения типа
Разъем D-Siib 9 PIN: 1: FG
2: 15 ~ 24 VDC
3: RS-4B5 В(-)
4: Signal Com
5: NC
6: Signal Out
7: Power Com
B: NC
F: RS-4S5 Aft-'
Рисунок 3 - Внешний вид информационной таблички модификации F-A
|
РАСХОДОМЕР | |
|
Модель: F-Y |
Диапазон измерений: 430-2800 м5/ч |
|
Питание: 24 В |
DN100 |
|
Погоешность: 1,5% |
PN16 <?' |
|
Дата из г.: 06/2023 |
Зав. № 23073102 |
Место нанесения
знака
утверждения типа
Рисунок 4 - Внешний вид информационной таблички модификации F-Y

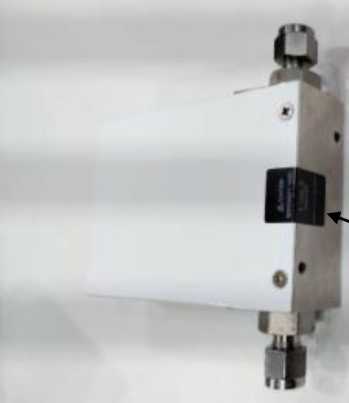

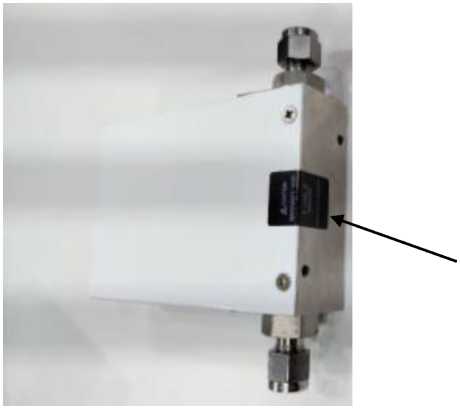

Рисунок 5 - Схема пломбировки от несанкционированного доступа расходомеров A-Flow
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом или методом гравировки на информационную табличку, которая крепится на расходомер.
Для защиты от несанкционированного доступа расходомеры пломбируются с помощью наклейки, которая наносится на корпус блока измерений.
Расходомеры соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Таблица 6 -
|
Наименование |
Количество |
|
Расходомер A-Flow |
1 шт. |
|
Руководство по эксплуатации |
1 экз.* |
|
Паспорт |
1 экз. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объемного расхода модели F-A, м3/ч |
от 0,0003 до 270* |
|
Диапазон объемного расхода модели F-Y, м3/ч |
от 1 до 11500* |
|
Динамический диапазон измерения модели F-A, не более |
1:50 |
|
Динамический диапазон измерения модели F-Y, не более |
1:6,5 |
|
Пределы допускаемой приведенной к верхнему пределу погрешности измерений массового (объемного) расхода газа модели F-A, % |
±0,5; ±1,0; ±1,5; ±2,0; ±2,5; ±3,0; ±5,0* |
|
Пределы допускаемой приведенной к верхнему пределу погрешности измерений массового (объемного) расхода газа модели F-Y, % |
±1,0; ±1,5; ±2,5* |
|
*- конкретное значение диапазона измерений и пределов допускаемой приведенной к верхнему пределу погрешности измерений массового ( объемного) расхода газа расхода газа приведено в паспорте расходомера. | |
Таблица 4 - Настраиваемые поддиапазоны
|
Поддиапазон |
Диапазон объемного расхода |
|
Поддиапазон № 1 |
от Qmin до Qmax |
|
Поддиапазон № 2 |
от Qmin до 0,9Qmax |
|
Поддиапазон № 3 |
от Qmin до 0,65Qmax |
|
Поддиапазон № 4 |
от Qmin до 0,5Qmax |
|
Поддиапазон № 5 |
от Qmin до 0,3Qmax |
|
Поддиапазон № 6 |
от 0,5 Qmax до Qmax |
|
Поддиапазон № 7 |
от 0,3Qmax до Qmax |
|
Примечание - Значения Qmin и Qmax приведены в паспорте расходомера | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 |
3 |
|
Модификация |
Модель F-A |
Модель F-Y |
|
Измеряемая среда |
Однофазный газ | |
|
Напряжение питания постоянного тока, В |
от 15 до 24 |
от 15 до 24 от 100 до 120 от 200 до 230 |
|
Потребляемая мощность, Вт, не более |
17 |
18 |
|
Входные / выходные сигналы:
|
от 0 до 5 от 4 до 20 |
от 0 до 5 от 4 до 20 |
|
Условия эксплуатации:
|
0,45 от +5 до +50 от 0 до +65 |
4 От -40 до +50 от -40 до +65 |
|
Средний срок службы, лет, не менее |
10 |
10 |
|
Условный диаметр трубопровода |
от DN6 до DN4000 | |
