Номер по Госреестру СИ: 92086-24
92086-24 Контроллеры программируемые логические
(УМНОГОР ПТК ГПП)
Назначение средства измерений:
Контроллеры программируемые логические УМНОГОР ПТК ГПП (далее - ПТК ГПП) предназначены для измерений силы и напряжения постоянного электрического тока и подсчёта количества электрических импульсов.

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

Внешний вид.
Контроллеры программируемые логические
Рисунок № 3

Внешний вид.
Контроллеры программируемые логические
Рисунок № 4

Внешний вид.
Контроллеры программируемые логические
Рисунок № 5

Внешний вид.
Контроллеры программируемые логические
Рисунок № 6

Внешний вид.
Контроллеры программируемые логические

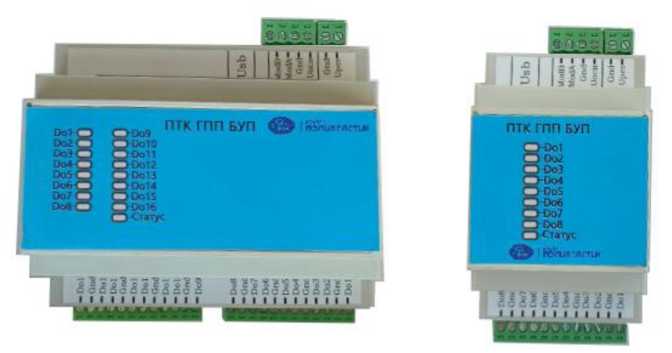

Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) ПТК ГПП является встроенным. ПО управляет работой блоков в целом.
Всё встроенное ПО блоков БЦП, БДВ, БАВ является метрологически значимым. Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
БЦП |
БАВ 16 входов, БАВ 8 входов |
БДВ 16 входов, БДВ 8 входов | |
|
Идентификационное наименование ПО |
bcp 3v1.hex |
bav 3v1.hex |
bdv 3v1.hex |
|
Номер версии (идентификационный номер ПО) |
3.1 |
3.1 |
3.1 |
|
Цифровой идентификатор ПО |
9265D5CE |
D651F826 |
BE97B598 |
|
Алгоритм вычисления контрольной суммы |
CRC 32 | ||
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на табличку, расположенную на боковой плоскости корпуса блока БЦП и на титульный лист руководства по эксплуатации в центре типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 10 документа 73011750-26.20.30-025-2023 РЭ «Контроллер программируемый логический УМНОГОР ПТК ГПП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Правообладатель
Общество с ограниченной ответственностью «Группа ПОЛИПЛАСТИК» (ООО «Группа ПОЛИПЛАСТИК»)ИНН 5021013384
Юридический адрес: 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-
Матвеевское, Очаковское ш., д. 18, стр. 3, помещ. 014 Телефон: (495) 745-68-57
E-mail: info@polyplastic.ru
Web-сайт: www.polyplastic.ru
Изготовители Общество с ограниченной ответственностью «Группа ПОЛИПЛАСТИК» (ООО «Группа ПОЛИПЛАСТИК»)
ИНН 5021013384
Юридический адрес: 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-
Матвеевское, Очаковское ш., д. 18, стр. 3, помещ. 014 Телефон: (495) 745-68-57
E-mail: info@polyplastic.ru
Web-сайт: www.polyplastic.ru
Общество с ограниченной ответственностью «Матрикс» (ООО «Матрикс») ИНН 9710060233
Юридический адрес: 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, Очаковское ш., д. 18, стр. 3, помещ. 151
Адрес осуществления деятельности: 196066, г. Санкт-Петербург, Московский пр-кт, д. 212, лит. А
Телефон: (812) 448-55-91
E-mail: ask@matriks.group
Web-сайт: www.matriks.group
ПТК ГПП предназначены для сбора данных с разнотипного измерительного оборудования и различных датчиков, обработки и передачи информации в диспетчерский пункт в целях контроля и управления технологическим оборудованием.
Конструкция ПТК ГПП представляет собой свободно программируемое логическое проектно-компонуемое изделие и может включать в себя от одного до нескольких блоков различного назначения и типоразмера, выполненных в пластмассовых корпусах.
Блоки ПТК ГПП, предназначенные для выполнения измерений аналоговых сигналов, могут иметь в своем составе до 16 измерительных входов, позволяющих измерять унифицированные сигналы 0-10 В и 4-20 мА.
Принцип действия таких блоков основан на аналого-цифровом преобразовании сигнала напряжения или силы постоянного электрического тока в цифровой код, который передаётся далее на внешние устройства.
Блоки ПТК ГПП имеющие в своем составе цифровые входы могут использовать их в качестве счётных каналов, принцип действия которых основан подсчёте количества принятых импульсов, которое далее передается на внешние устройства в виде цифрового кода.
В составе ПТК ГПП могут быть следующие блоки:
-
- блок центрального процессора (БЦП) - является основным блоком и обеспечивает взаимодействие ПТК ГПП с верхним уровнем через интерфейсы Ethernet и/или GSM, ведение архива на установленной в блок SD карте, взаимодействие с различными сторонними устройствами и приборами по интерфейсам RS-232/RS-485, управление работой и сбор данных с блоков расширения, входящих в состав ПТК ГПП. В составе БЦП может быть до 10 входов, предназначенных для измерений аналоговых сигналов и до 16 цифровых входов, которые могут использованы в качестве счётных каналов;
-
- блок питания (БАТ) предназначен для преобразования сетевого переменного напряжения в постоянное стабилизированное напряжение питания блоков, входящих в состав ПТК ГПП, а также для автономной работы на объектах без электропитания (поставляется опционально);
-
- блоки расширения:
• блок дискретных входов (БДВ), предназначенный для сбора цифровых сигналов с различных датчиков и передачи их в виде цифрового кода в БЦП. Все цифровые
Лист № 2 Всего листов 7 входы БДВ могут быть использованы в качестве счётных каналов. Существует два типа БДВ: на 8 и на 16 цифровых входов;
-
• блок аналоговых входов (БАВ), предназначенный для измерений
вышеперечисленных аналоговых сигналов и передачу их в виде цифрового кода в БЦП. Существует два типа БАВ: на 8 и на 16 аналоговых входов;
-
• блок выходных сигналов (блок управления внешними устройствами) (БУП),
предназначенный для формирования управляющих сигналов для различных устройств по командам, поступающим от БЦП. Существует два типа БУП: на 8 и на 16 цифровых выходов.
Взаимодействие БЦП с блоками расширения осуществляется через интерфейс RS-485. Максимальное число блоков расширения, подключенных к одному БЦП - 254 шт.
Для проведения настроек и различных технологических работ, а также для проведения поверки, БЦП и все блоки расширения имеют разъём miniUSB-B.
ПТК ГПП имеют несколько модификаций, отличающихся типом и количеством блоков, входящих в их состав, который определяется при заказе.
Структура обозначения ПТК ГПП при заказе:
УМНОГОР ПТК ГПП БЦП-А.Б.В-Г-Д.Е-Ж-3-И
где:
А - количество цифровых входов (от 6 до 16)
Б - количество аналоговых входов измерения силы постоянного тока (от 0 до 10)
В - количество аналоговых входов измерения напряжения постоянного тока (от 0 до 10) Г - количество цифровых выходов (8)
Д - количество интерфейсов RS-485 (от 0 до 2)
Е - количество интерфейсов RS-232 (от 0 до 2)
Ж - наличие интерфейса Ethernet (0 или 1)
З - наличие модема GSM (0 или 1)
И - наличие индикатора (И - если присутствует)

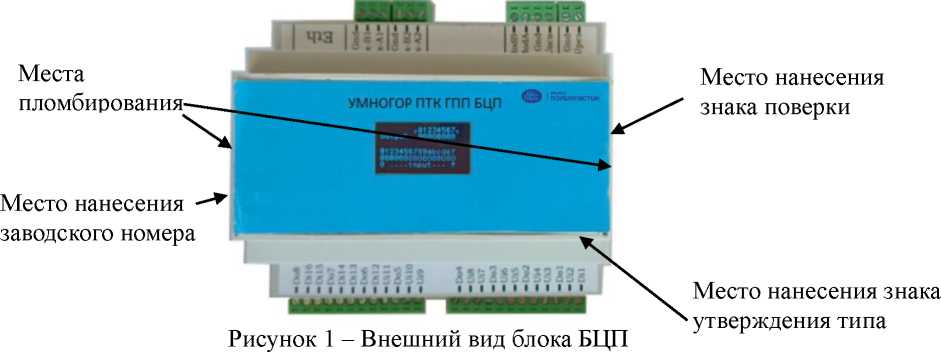

Внешний вид блоков ПТК ГПП представлен на рисунках 1 - 5.

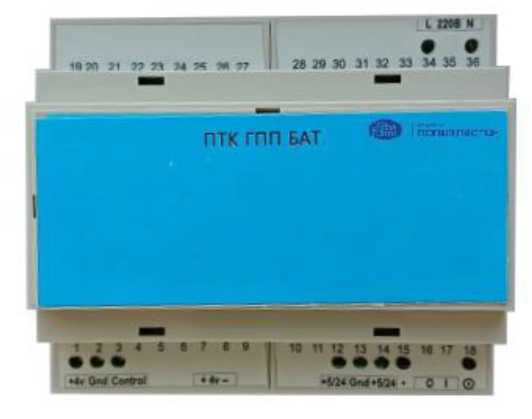

Рисунок 2 - Внешний вид блока БАТ

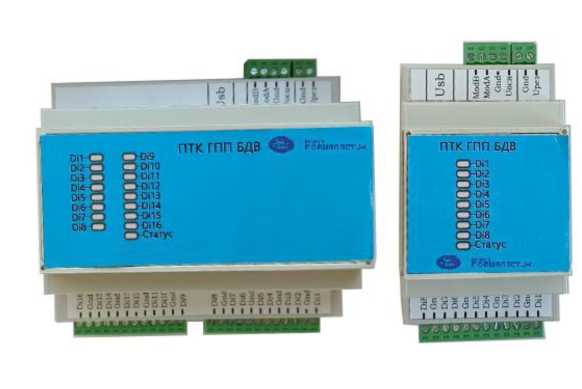

Рисунок 3 - Внешний вид блока БДВ, 16 и 8-канального
• •II
г =

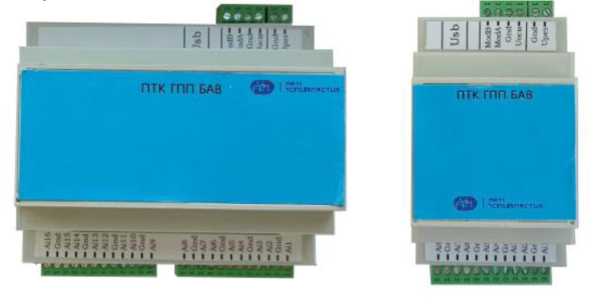

Рисунок 4 - Внешний вид блока БАВ, 16 и 8-канального
ПТК ГПП БА8

| I | | | | I i I I I I

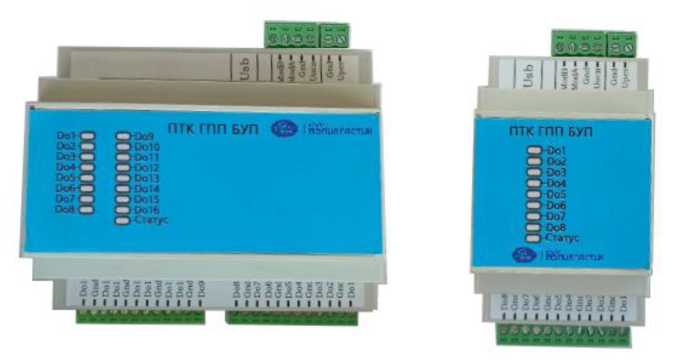

Рисунок 5 - Внешний вид блока БУП, 16 и 8-канального
Для защиты результатов измерений и параметров ПТК ГПП от несанкционированного доступа предусмотрена механическая защита в виде пломбирования наклейками на боковые поверхности.
Знак поверки наносится на боковую поверхность ПТК ГПП в виде наклейки и в паспорт типографским способом. Место нанесения знака поверки показано на рисунке 1.
Заводской номер ПТК ГПП в числовом формате заносится на боковую поверхность блока БЦП в виде наклейки и в паспорт рукописным способом.
представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Диапазон измерений напряжения постоянного электрического тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведённой погрешности измерений силы постоянного электрического тока, % |
±0,25 |
|
Пределы допускаемой основной приведённой погрешности измерений напряжения постоянного тока, % |
±0,25 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений силы постоянного электрического тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности счёта импульсов, на каждые 100 000 импульсов, имп. |
±1 |
|
Примечание - Для приведённой погрешности нормирующим значением является диапазон изменения входного сигнала. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Блок БЦП | |
|
Количество каналов измерений силы постоянного тока, шт. |
до 10 |
|
Количество каналов измерений напряжения постоянного тока, шт. |
до 10 |
|
Количество счётно-импульсных каналов, шт. |
до 16 |
|
Характеристики общие для всех блоков | |
|
Ёмкость счётчика, имп. |
4294967295 |
|
Частота следования импульсов, Гц, не более |
25 |
|
Минимальная длительность импульса, мс |
25 |
|
Напряжение логического нуля счётных импульсов, В |
от 0 до 6 |
|
Напряжение логической единицы счётных импульсов, В |
от 10 до 24 |
|
Потребляемая мощность в обычном режиме (без учёта внешних датчиков), ВА, не более |
5 |
|
Напряжение питания, В:
или
|
от 13 до 29 от 198 до 242 |
|
Нормальные условия:
|
от +15 до +25 до 80 от 84 до 106 |
|
Рабочие условия эксплуатации:
|
от -20 до +50 до 95 от 84 до 106,7 |
|
Масса каждого блока, кг, не более |
0,3 |
|
Габаритные размеры (ДхШ*В), мм, не более - 8-канального блока |
53x88x62 |
|
- 16-канального блока, БАТ |
105x88x62 |
