Номер по Госреестру СИ: 92087-24
92087-24 Титраторы автоматические
(SILab)
Назначение средства измерений:
Титраторы автоматические SILab (далее - титраторы) предназначены для измерений массы воды по методу Карла Фишера в жидкостях и твердых веществах, не взаимодействующих с реактивом Фишера, и для измерений массовой доли веществ в водных и неводных растворах, в пищевых продуктах, лекарственных препаратах и различных органических соединениях.
Внешний вид.
Титраторы автоматические
Рисунок № 1
Внешний вид.
Титраторы автоматические
Рисунок № 2
Внешний вид.
Титраторы автоматические
Рисунок № 3

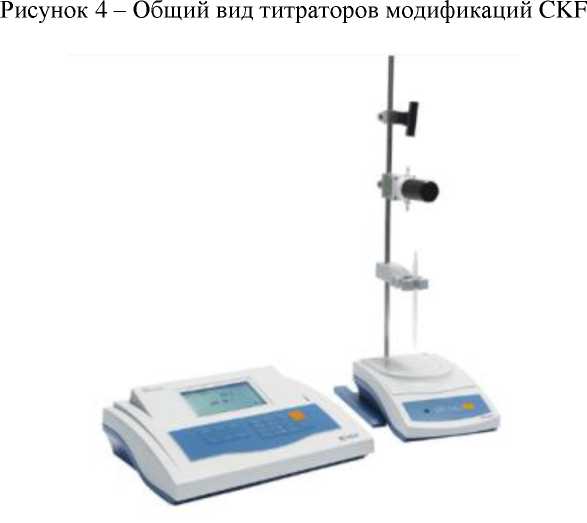

Внешний вид.
Титраторы автоматические
Рисунок № 4
Внешний вид.
Титраторы автоматические
Рисунок № 5
Внешний вид.
Титраторы автоматические
Рисунок № 6
Внешний вид.
Титраторы автоматические

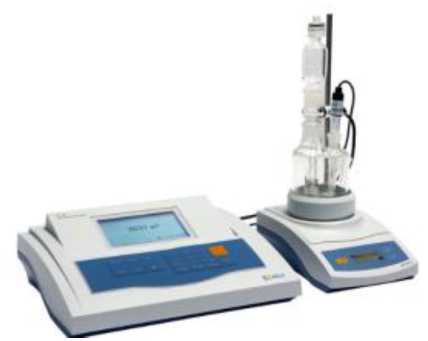

Рисунок № 7
Внешний вид.
Титраторы автоматические
Рисунок № 8
Внешний вид.
Титраторы автоматические
Рисунок № 9
Внешний вид.
Титраторы автоматические
Рисунок № 10
Общие сведения
Дата публикации - 14.05.2024
Срок свидетельства - 08.05.2029
Номер записи - 193946
ID в реестре СИ - 1416305
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SILab, мод. VKF, SILab, мод. VCKF, SILab, мод. AT50, SILab, мод. AT40, SILab модификация АТ50-Р, SILab модификация АТ50, SILab модификация АТ40, SILab модификация VKF, SILab модификация VCKF, SILab модификация CKF, SILab мод. АТ40, SILab мод. АТ20, SILab мод. VKF, SILab мод. VCKF, SILab мод. CKF, SILab мод. AT50-P, SILab мод. AT50, SILab мод. AT40, SILab мод. AT20, SILab,
Производитель
Изготовитель - INESA SCIENTIFIC INSTRUMENT CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 140
Выдано извещений - 1
Кол-во периодических поверок - 14
Кол-во средств измерений - 17
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1160 от 2024.05.08 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Титраторы автоматические (SILab)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INESA SCIENTIFIC INSTRUMENT CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92087-24 08.05.2029 |
Титраторы автоматические, SILab INESA SCIENTIFIC INSTRUMENT CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
95472-25 14.05.2030 |
Титраторы, ЭКОСТАБ Titro INESA SCIENTIFIC INSTRUMENT CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Титраторы автоматические (SILab)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 21 | 5 | 21 | 0 | 0 | 21 | 21 | 0 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 44 | 44 | 0 | 0 | 44 | 44 | 0 | |||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 63 | 50 | 61 | 2 | 0 | 63 | 61 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 0 | 4 | 0 | 1 | 0 | 1 |
Стоимость поверки Титраторы автоматические (SILab)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Титраторы оснащены встроенным программным обеспечением (далее - ПО).
Встроенное ПО разработано изготовителем и предназначено для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа. Встроенное ПО идентифицируется номером версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик титраторов.
Титраторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО титраторов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение | |||||
|
Модификация CKF |
Модификация VKF |
Модификация VCKF |
Модификация AT50/ AT50-P |
Модификация AT40 |
Модификация AT20 | |
|
Идентификационное наименование программного обеспечения |
- | |||||
|
Номер версии (идентификационный номер) ПО * |
1.xx |
3.xxy |
2.xxy |
3.xx |
2.xx |
1.xx |
|
Цифровой идентификатор программного обеспечения |
- | |||||
|
* Первый символ номера версии ПО (арабская цифра 1 до 9) указывает на метрологически значимую часть ПО, а «x» (арабская цифра от 0 до 9) и «y» (буква латинского алфавита) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | ||||||
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса титратора всех модификаций методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе Руководства по эксплуатации:-
- 2.6 Титрование (для титраторов модификаций AT50 / AT50-P);
-
- 4 Эксплуатация (для титраторов модификаций AT40);
-
- 5 Эксплуатация (для титраторов модификаций AT20);
-
- 3.0 Волюметрический метод (для титраторов модификаций VKF / VCKF);
-
- 4.0 Кулонометрический метод (для титраторов модификаций CKF / VCKF).
При использовании в сфере государственного регулирования обеспечения единства измерений титраторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Стандарт предприятия «Титраторы автоматические SILab».
Правообладатель
INESA SCIENTIFIC INSTRUMENT CO., LTD., Китай
Адрес: 5 YUANDA ROAD ANTING, SHANGHAI 201805 CHINA
Web-сайт: www.inesarex.com
E-mail: info@lei-ci.com
Изготовитель
INESA SCIENTIFIC INSTRUMENT CO., LTD., Китай Адрес: 5 YUANDA ROAD ANTING, SHANGHAI 201805 CHINAWeb-сайт: www.inesarex.com
E-mail: info@lei-ci.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт www.vniim.ru
E-mail info@vniim.ru
Правообладатель
INESA SCIENTIFIC INSTRUMENT CO., LTD., Китай
Адрес: 5 YUANDA ROAD ANTING, SHANGHAI 201805 CHINA
Web-сайт: www.inesarex.com
E-mail: info@lei-ci.com
Принцип действия титраторов основан на непрерывном измерении потенциала электрода при добавлении титранта к исследуемому раствору до достижения точки эквивалентности или заданного потенциала.
Титраторы выпускаются в 7 модификациях:
-
- для потенциометрического титрования: AT20, AT40, AT50, AT50-P;
-
- для титрования волюметрическим методом Карла Фишера VKF;
-
- для титрования кулонометрическим методом Карла Фишера CKF;
-
- для титрования кулонометрическим и волюметрическим методом Карла Фишера VCKF.
Титраторы представляют из себя систему, состоящую из измерительного модуля с микроконтроллером (к которому подключаются электроды, датчик температуры, бюретка, дополнительный бюреточный модуль и т.д.) со встроенной или отдельно стоящей магнитной мешалкой и стенда для титрования.
Возможна передача данных на внешний ПК с программой для сбора и обработки данных. Титраторы имеют следующие интерфейсы, расположенные на задней панели: порт RS232 для подключения внешних устройств (для титраторов всех модификаций), порт USB (для титраторов модификаций AT40, AT50, AT50-P, VKF, VCKF), порты для подключения электродов, термодатчика, верхнеприводной мешалки (для модификаций AT50, AT50-P).
Титраторы модификаций AT40, AT50, AT50-P, VKF, VCKF представляют собой моноблочную систему, состоящую из корпуса с встроенным интерфейсом управления, приводом бюретки и магнитной мешалкой. Для титраторов модификаций VKF и VCKF возможна установка отдельно стоящего блока для смены реагента. Управление титраторами осуществляется с цветного сенсорного экрана (модификации AT50, AT50-P), мембранной клавиатуры и жидкокристаллического монохромного дисплея (модификации AT40, VKF, VCKF) или с помощью программного обеспечения, установленного на персональный компьютер.
Титраторы модификаций AT20 и CKF состоят из вычислительного блока и отдельно стоящего стенда для титрования, в основании которого находится магнитная мешалка.
Управление титраторами осуществляется c мембранной клавиатуры и жидкокристаллического монохромного дисплея или с помощью программного обеспечения, установленного на персональный компьютер.
В качестве электродов для титраторов модификаций AT20, AT40, AT50, AT50-P могут быть использованы электродные пары, состоящие из индикаторного электрода и электрода сравнения, или комбинированные электроды, например, стеклянные рН-электроды, редокс-электроды, фотометрический датчик, датчик температуры. Для титраторов модификаций CKF, VKF, VCKF в качестве измерительного используется двойной платиновый электрод.
Данные об измерительной системе, калибровке электродов, сведения о титрантах, программы титрования и установки титра, результаты анализов (включая метод, кривые титрования, точки эквивалентности, результаты расчетов) хранятся во встроенном программном обеспечении.
Титраторы комплектуются измерительными электродами, приведёнными в таблице 1.
Таблица 1 - Электроды титраторов
|
Наименование |
Обозначение |
|
Титратор автоматический SILab |
Модификации AT50 / AT50-P / AT40 / AT20 |
|
Электроды |
231-01 рН-электрод |
|
213-01 платиновый электрод | |
|
216-01 серебряный электрод | |
|
217-01 электрод сравнения | |
|
232-01 электрод сравнения | |
|
T-818-B-6 датчик температуры | |
|
E-301-QC комбинированный рН-электрод | |
|
982211 рН-электрод для неводных сред | |
|
981121 серебряный электрод | |
|
962122 рН-электрод, устойчивый к плавиковой кислоте | |
|
982201 рН-электрод | |
|
982202 рН-электрод | |
|
DJS-1C кондуктометрический датчик | |
|
GD-XXX (где XXX - длина волны. Возможные модификации 520 нм, 570 нм и 620 нм) - титрование с индикацией окончания титрования по переходу окраски | |
|
Титратор автоматический SILab |
Модификации VKF / VCKF |
|
Измерительная ячейка с двойным платиновым индикаторным электродом | |
|
Титратор автоматический SILab |
Модификации CKF / VCKF |
|
Электроды |
CDJ-1 Генерирующий электрод |
|
CDY-1 Двойной платиновый индикаторный электрод |
Пломбирование титраторов не предусмотрено. Общий вид титраторов представлен на рисунках 1-7.

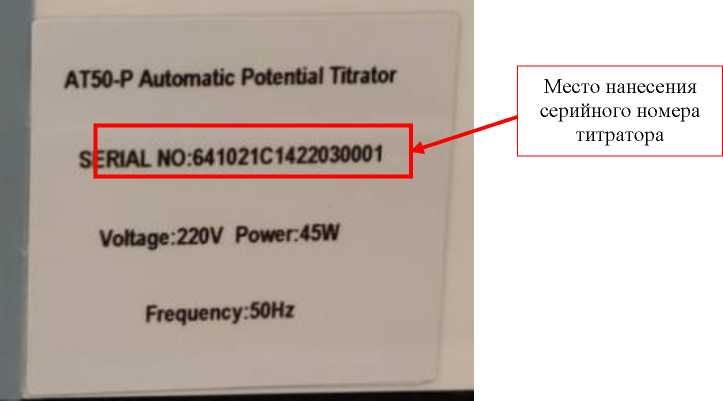

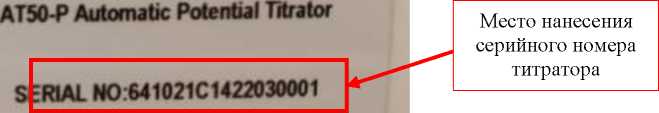

Маркировочная табличка (далее - шильдик) расположена на задней стенке титраторов модификаций AT50, AT50-P, AT40, VKF, VCKF и на нижней панели титраторов модификаций CKF и AT20. Шильдик титраторов всех модификаций содержит следующую информацию: наименование модификации и серийный номер. Внешний вид шильдиков на примере модификаций AT50-P и VCKF представлен на рисунках 8-9.
Серийные номера имеют буквенно-цифровой формат и наносятся типографским методом на шильдик, как показано на рисунках 8-9.
Нанесение знака поверки на титратор не предусмотрено.

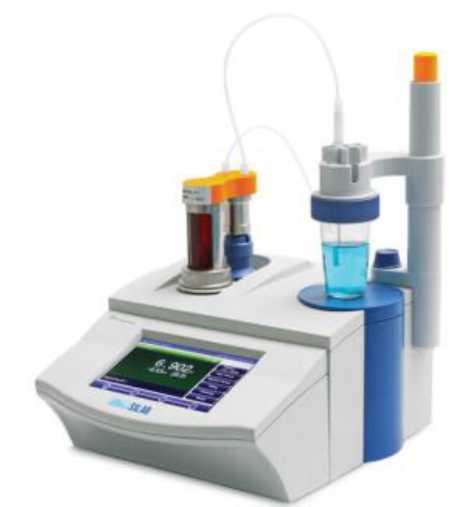

Рисунок 1 - Общий вид титраторов модификаций AT50 / AT50-P

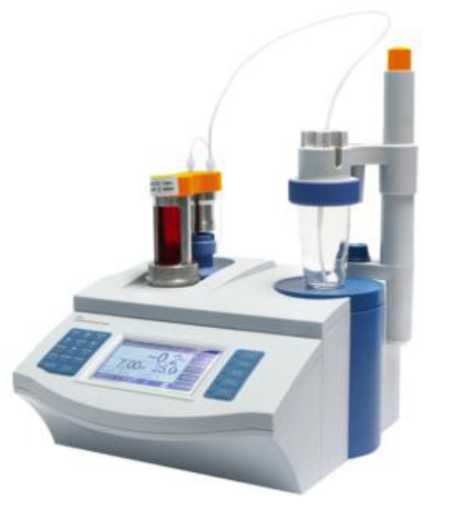

Рисунок 2 - Общий вид титраторов модификаций AT40

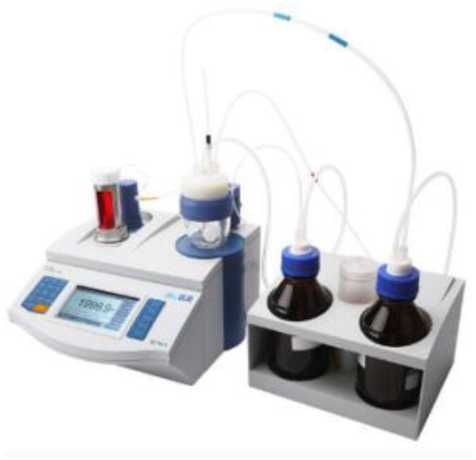

Рисунок 3 - Общий вид титраторов модификаций VKF / VCKF
Рисунок 5 - Общий вид титраторов модификаций AT20

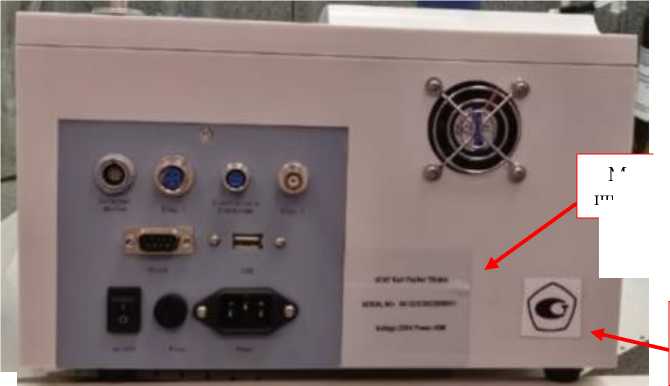

Место нанесения
Место нанесения
знака утверждения типа

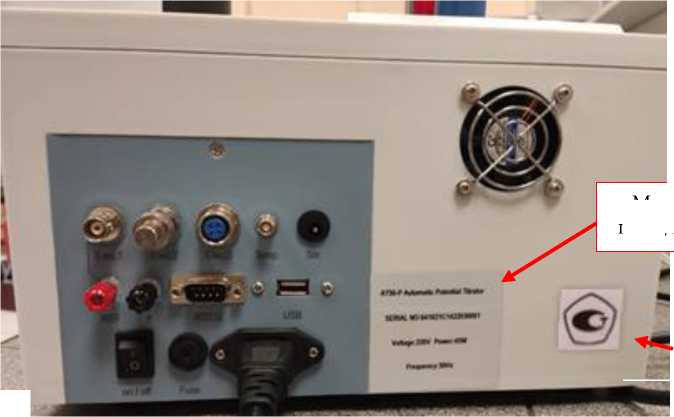

Рисунок 6 - Общий вид титратора модификации AT50-P, вид сзади
шильдика титратора
Место нанесения
знака утверждения типа
Рисунок 7 - Общий вид титратора модификации VCKF, вид сзади
Место нанесения
шильдика титратора
VolUge:220V Power:45W
Frequency :5OHz
Рисунок 8 - Внешний вид шильдика титратора на примере модификации AT50-P
Место нанесения серийного номера титратора
Рисунок 9 - Внешний вид шильдика титратора на примере модификации VCKF
Таблица 5 - Комплектность титраторов автоматических SILab
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Титратор автоматический |
SILab |
1 шт. |
Модификация в соответствии с заказом |
|
Измерительный электрод |
В соответствии с таблицей 1 | ||
|
Аксессуары |
Комплект |
1 шт. |
По отдельному заказу |
|
Руководство по эксплуатации |
1 экз. | ||
|
Паспорт |
1 экз. | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификации CKF, VCKF (кулонометрическое) |
Модификации VKF, VCKF (волюметрическое) |
Модификации AT50 / AT50-P |
Модификации AT40 |
Модификации AT20 | |
|
Диапазон измерений: | |||||
|
Массы воды методом К. Фишера, мг:
|
от 0,01 до 20,0 |
от 0,1 до 250,0 |
- | ||
|
- |
- |
от 0 до 14 от 0,0001 до 100 | ||
|
Пределы допускаемой абсолютной погрешности измерений рН |
- |
- |
±0,05 | ||
|
Пределы допускаемой относительной погрешности титратора при титровании методом К. Фишера, % |
±3,0 |
- | |||
|
Пределы допускаемой относительной погрешности титратора при потенциометрическом титрова- нии1), % |
- |
±3,0 | |||
|
Предел допускаемого относительного среднего квадратического отклонения (ОСКО) результатов измерений, % |
1,5 | ||||
|
Наименование характеристики |
Значение | ||||
|
Модификации CKF, VCKF (кулонометрическое) |
Модификации VKF, VCKF (волюметрическое) |
Модификации AT50 / AT50-P |
Модификации AT40 |
Модификации AT20 | |
|
Диапазон показаний: | |||||
|
- ЭДС электродной системы, мВ |
- |
от -1999,9 до +1999,9 |
от -1999,9 до +1999,9 |
от -1800,0 до +1800,0 |
от -1400,0 до +1400,0 |
|
- Фотометрических датчиков, мВ |
- |
- |
- / от 50 до 1500 |
- |
- |
|
- температуры в комплекте с датчиком температуры T-818-B-6, ОС |
- |
- |
от - 5 до + 105 | ||
|
- массовой доли воды, млн-1 (ppm)
|
от 3 до 1000000 |
от 100 до 1000000 |
- | ||
|
1)1 Определены с применением стандартного образца состава калия (бифталата калия) ГСО 2216-81 |
фталевокислого кислого | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификации CKF, AT20 |
Модификации AT40, AT50, AT50-P, VKF, VCKF | |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
220±22 | |
|
Потребляемая электрическая мощность в минимальной комплектации, В^А, не более |
100 | |
|
Габаритные размеры (Д х Ш х В), мм, не более |
300x235x100 |
340x400x400 |
|
Масса, кг, не более |
5 |
10 |
|
Условия эксплуатации:
|
от +5 до +35 80 | |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка до отказа, ч |
25 000 | |
