Номер по Госреестру СИ: 92111-24
92111-24 Преобразователи давления
(WT3000)
Назначение средства измерений:
Преобразователи давления WT3000 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и цифровой выходной сигнал HART.

Внешний вид.
Преобразователи давления
Рисунок № 1

Внешний вид.
Преобразователи давления
Рисунок № 2

Внешний вид.
Преобразователи давления
Рисунок № 3

Внешний вид.
Преобразователи давления
Рисунок № 4
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WTR206 |
|
Номер версии ПО, не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и работа» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до V105 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, Китай.
ПравообладательSHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, Китай
Адрес: No.8, Lane 355, HuaZhe Rd., SongJiang District, Shanghai, China.
E-mail: marketing@welltech.com.cn.
Web-сайт: http://www.welltech.com.cn.
Изготовитель
SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, КитайАдрес: No.8, Lane 355, HuaZhe Rd., SongJiang District, Shanghai, China.
E-mail: marketing@welltech.com.cn.
Web-сайт: http://www.welltech.com.cn.
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru.
Web-сайт: www.vniims.ru.
Правообладатель
SHANGHAI WELLTECH MEASUREMENT AND CONTROL ENGINEERING CO., LTD, КитайАдрес: No.8, Lane 355, HuaZhe Rd., SongJiang District, Shanghai, China.
E-mail: marketing@welltech.com.cn.
Web-сайт: http://www.welltech.com.cn.
Принцип действия преобразователей основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока и цифровой выходной сигнал HART.
Конструктивно преобразователи состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Преобразователи в зависимости от заказа могут иметь резьбовое соединение или фланцевое присоединение с капиллярной линией и без неё. По заказу преобразователи могут быть изготовлены с жидкокристаллическим дисплеем (ЖК-дисплеем).
Преобразователи могут отличаться метрологическими и техническими характеристиками, видами технологических присоединений к процессу, выходными сигналами и наличием ЖК-дисплея.
Преобразователи давления выпускаются в следующих модификациях:
WT3000TA и WT3000RA, предназначенные для измерений абсолютного давления;
WT3000DP, WT3000RD и WT3000LT, предназначенные для измерений разности давлений;
WT3000TG, WT3000GP и WT3000RT, предназначенные для измерений избыточного давления.
Общий вид преобразователей представлен на рисунках 1 - 5.
Заводской номер преобразователя в виде кода, состоящего из одиннадцати цифр, наносится методом гравировки на маркировочную табличку, прикрепленную на корпус.
Место нанесения заводского номера преобразователя представлено на рисунках 1, 2.

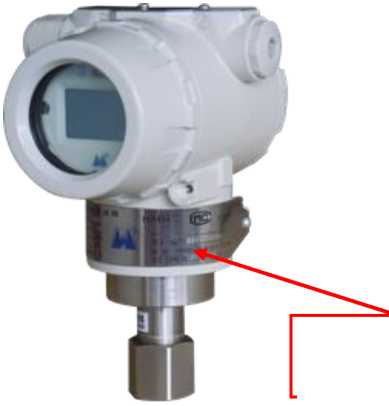

Рисунок 1 - Общий вид преобразователей избыточного (модификации WT3000TG, WT3000GP и WT3000RT) и абсолютного (модификации WT3000TA и WT3000RA) давления и места нанесения заводского номера

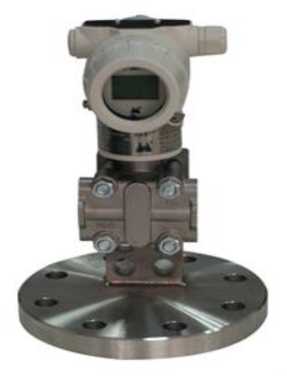

Рисунок 3 - Общий вид преобразователей разности давлений с фланцевым присоединением
■* Место
заводск
заводского номера
нанесения
Рисунок 2 - Общий вид преобразователей разности давлений (модификации WT3000DP, WT3000RD и WT3000LT) и места нанесения заводского номера

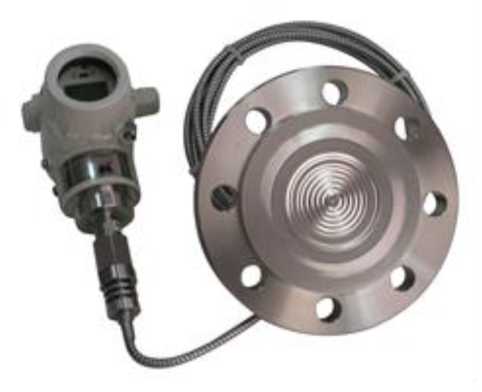

Рисунок 4 - Общий вид преобразователей избыточного и абсолютного давления с фланцевым присоединением и капиллярной линией

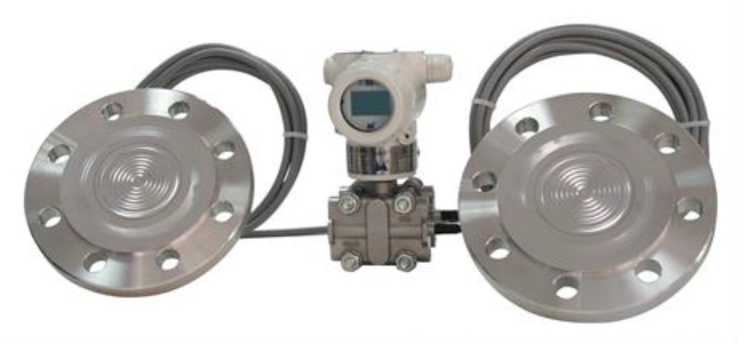

Рисунок 5 - Общий вид преобразователей разности давлений с фланцевым присоединением и капиллярной линией
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Таблица 2 - Метрологических характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений избыточного давления, кПа Х) 2) |
от 7,5 до 41370 |
|
Нижний предел измерений избыточного давления, кПа Х) 2) |
0 |
|
Верхний предел измерений абсолютного давления, кПа Х) 2) |
от 37,4 до 2068 |
|
Нижний предел измерений абсолютного давления, кПа Х) 2) |
0 |
|
Верхний предел измерений разности давлений, кПа Х) 2) |
от 1,5 до 2068 |
|
Нижний предел измерений разности давлений, кПа Х) 2) 3) |
от -2068 до 0 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, у, % 4) 5) |
±0,2; ±0,075 |
|
Вариация выходного сигнала, % |
1у1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °C от диапазона измерений 5) |
±0,1 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал:
|
от 4 до 20 HART |
|
Напряжение питания постоянного тока, В |
от 11 до 45 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Максимальное рабочее (статическое) давление для преобразователей разности давлений, МПа, не более 1) |
32 |
|
Масса, кг, не более 2) |
3,5 |
|
Габаритные размеры (высота; ширина; длина), мм, не более 1) 2) |
200x130x140 |
|
Нормальные условия измерений:
|
от +15 до +25 от 84 до 106,7 80 |
|
Рабочие условия измерений:
|
от -20 до +60 от -40 до +85 от 84 до 106,7 80 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 67 |
|
Маркировка взрывозащиты |
1Ex db IIC T4...T6 Gb X 0Ex ia IIC T4...T6 Ga X |
|
Примечания:
| |
