Номер по Госреестру СИ: 92112-24
92112-24 Фотометры
(ЭКОСТАБ)
Назначение средства измерений:
Фотометры ЭКОСТАБ (далее - фотометры) предназначены для измерений оптической плотности жидких сред.

Внешний вид.
Фотометры
Рисунок № 1

Внешний вид.
Фотометры
Рисунок № 2

Внешний вид.
Фотометры
Рисунок № 3
Программное обеспечение
Фотометры оснащены встроенным программным обеспечением (далее - ПО), которое управляет работой фотометра, отображает результат, обрабатывает, передает и хранит полученные данные.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модели | |
|
ЭКОСТАБ Lite |
ЭКОСТАБ Mini | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01.00 |
не ниже Н.2.1^.2.8Т |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку методом термопечати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Проведение анализа» Руководства по эксплуатации фотометров ЭКОСТАБ Lite и в разделе «Проведение анализа» Руководства по эксплуатации фотометров ЭКОСТАБ Mini.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
ТУ 26.70.23-001-51284861-2024 «Фотометры ЭКОСТАБ, модели: ЭКОСТАБ Lite и ЭКОСТАБ Mini. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»
(ООО «ЭКОИНСТРУМЕНТ»)
ИНН 7706201618
Юридический адрес: 119049, г. Москва, Крымский Вал, д. 3, стр. 2, оф. 512
Изготовитель
Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ» (ООО «ЭКОИНСТРУМЕНТ»)ИНН 7706201618
Юридический адрес: 119049, г. Москва, Крымский Вал, д. 3, стр. 2, оф. 512 Производственная площадка:
Zhejiang Lohand Environment Technology Со., Ltd., Китай
Адрес: Room 201, 2nd Floor, Building 7, 63, Jiuhuan Road, Shangcheng District, Hangzhou City, Zhejiang Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия фотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, падающего на исследуемый объект.
Оптическая схема фотометров однолучевая. В качестве источника излучения используются светодиоды с фильтрами. Фотометры работают на четырех длинах волн: 420, 470, 520 и 620 нм.
Фотометры выпускаются в 2 моделях: ЭКОСТАБ Lite и ЭКОСТАБ Mini, отличающихся конструкцией, метрологическими и техническими характеристиками.
Конструктивно фотометры модели ЭКОСТАБ Lite выполнены в виде настольных приборов и состоят из измерительной ячейки, 7-дюймового сенсорного цветного дисплея, управляющей и интерфейсной плат и микропринтера. Измерительная ячейка содержит 4 пары диодов со светофильтрами и фотоприемников и отделение для круглой кюветы. Управление фотометрами осуществляется в двух режимах: с помощью сенсорного экрана и/или с помощью клавиатуры на передней части корпуса фотометра. Фотометр содержит в памяти более 50 программ для определения ХПК, аммонийного азота, общего фосфора, общего азота и тяжелых металлов, а также поддерживает возможность внесения пользовательских методик. Встроенная память позволяет сохранять результаты измерений. Фотометры модели ЭКОСТАБ Lite дополнительно оснащены встроенным микропринтером и имеют возможность подключаться к отдельно устанавливаемому персональному компьютеру.
Конструктивно фотометры модели ЭКОСТАБ Mini выполнены в виде портативных приборов и состоят из измерительной ячейки, графического дисплея и процессорной платы. Измерительная ячейка содержит 4 пары светодиодов и фотоприемников со светофильтрами и отделения для круглой кюветы. Управление фотометрами осуществляется с помощью клавиатуры на передней части корпуса фотометра. Встроенная память позволяет сохранять результаты измерений. Дополнительно фотометры модели ЭКОСТАБ Mini имеют возможность подключаться к отдельно устанавливаемому персональному компьютеру или мобильному телефону с операционной системой Android.
Анализ выполняется автоматически под управлением программного обеспечения. Результаты анализа выводятся на дисплей, сохраняются в режиме реального времени и могут быть распечатаны посредством встроенного микропринтера (для модели ЭКОСТАБ Lite) или переданы на персональный компьютер для хранения, вывода и обработки.
Для передачи данных на персональный компьютер для модели ЭКОСТАБ Lite требуется специальное программное обеспечение.
Маркировочная табличка размещена на задней панели корпуса фотометра модели ЭКОСТАБ Lite и на дне корпуса фотометра модели ЭКОСТАБ Mini. Серийный номер имеет буквенно-цифровой формат, нанесен способом лазерной печати. Общий вид фотометров представлен на рисунке 1. Место нанесения серийного номера на фотометры представлено на рисунке 2.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.
К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «ЭКОСТАБ».
а)

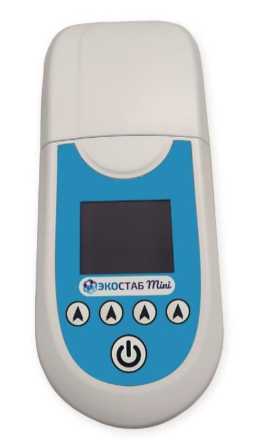

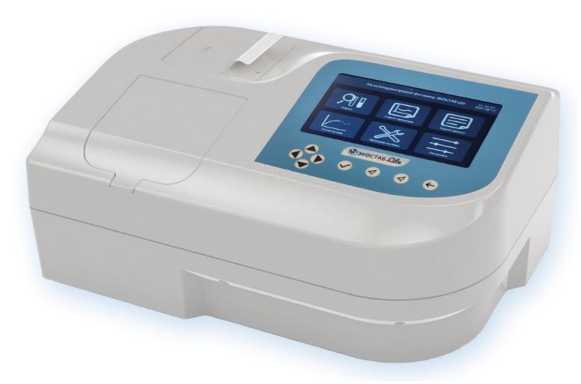

Рисунок 1 - Общий вид фотометров ЭКОСТАБ
а) ЭКОСТАБ Lite; б) ЭКОСТАБ Mini
б)
|
Место нанесения серийного |
Место нанесения знака | |
|
номера |
утверждения типа |
а)
б)

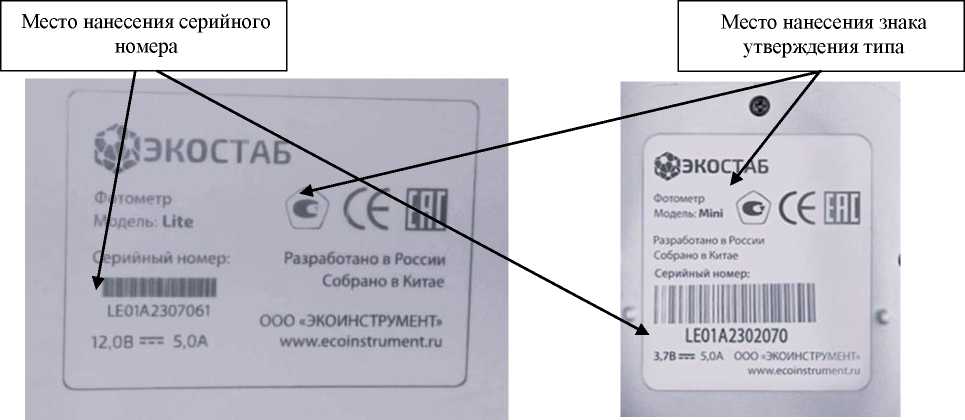

Рисунок 2 - Место нанесения серийного номера на фотометры ЭКОСТАБ а) ЭКОСТАБ Lite; б) ЭКОСТАБ Mini
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Фотометр |
ЭКОСТАБ |
1 шт. |
|
16-миллиметровая кювета^ |
- |
1 компл. |
|
Адаптер для 16-мм кюветы |
- |
1 шт. |
|
24-миллиметровая кювета |
- |
1 компл. |
|
Кабель для передачи данных |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Бумага для печати1) |
- |
1 шт. |
|
Безворсовая ткань |
- |
1 шт. |
|
Адаптеры для установки светофильтров2) |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
ЭКОСТАБ Lite |
ЭКОСТАБ Mini | |
|
Рабочие длины волн, нм |
420, 470, 520, 620 | |
|
Диапазон измерений оптической плотности, Б |
от 0,02 до 2,0 |
от 0,04 до 2,0 |
|
Предел допускаемого относительного среднеквадратического отклонения случайной составляющей погрешности измерений оптической плотности, % |
3 |
3 |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б, в поддиапазоне:
|
± 0,015 ± (0,03-D*) |
±(0,03<D*+0,03) ±(0,03<D*+0,03) |
|
*т\ D - измеренное значение оптической плотности | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
ЭКОСТАБ Lite |
ЭКОСТАБ Mini | |
|
Спектральная ширина щели, нм, не более |
30 | |
|
Габаритные размеры, мм, не более - длина |
412 |
170 |
|
- высота |
164 |
72 |
|
- ширина |
253 |
44 |
|
Масса, кг, не более |
5,2 |
0,277 |
|
Параметры электропитания: - напряжение постоянного тока, В |
12 |
5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значения для модели | |
|
ЭКОСТАБ Lite |
ЭКОСТАБ Mini | |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от +10 до +50 | |
|
- относительная влажность окружающего воздуха, %, не более |
80 | |
