Номер по Госреестру СИ: 92113-24
92113-24 Установка поверочная
(Тайфун)
Назначение средства измерений:
Установка поверочная Тайфун (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Внешний вид.
Установка поверочная
Рисунок № 1
Внешний вид.
Установка поверочная
Рисунок № 2
Внешний вид.
Установка поверочная
Рисунок № 3
Общие сведения
Дата публикации - 14.05.2024
Срок свидетельства -
Номер записи - 193972
ID в реестре СИ - 1416333
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "РЕОМ" (ООО "РЕОМ")
Страна - РОССИЯ
Населенный пункт - г. Калуга
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1170 от 2024.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1170 от 2024.05.13 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Установка поверочная (Тайфун)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РЕОМ" (ООО "РЕОМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92113-24 |
Установка поверочная, Тайфун Общество с ограниченной ответственностью "РЕОМ" (ООО "РЕОМ") (РОССИЯ г. Калуга) |
ОТ МП |
1 год |
|
93326-24 27.09.2029 |
Установки поверочные, Тайфун Общество с ограниченной ответственностью "РЕОМ" (ООО "РЕОМ") (РОССИЯ г. Калуга) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Установка поверочная (Тайфун)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установка поверочная (Тайфун)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Тайфун-ПК |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.Х.ХХ) |
|
Цифровой идентификатор ПО |
- |
|
Х) Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку средства измерения и по центру титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведена в разделах 8 «Подготовка установки к работе» и 9 «Порядок работы установки» руководства по эксплуатации на установку.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Римейк» (ООО «Римейк»)
ИНН: 2511073926
Юридический адрес: 692519, Приморский край, г. Уссурийск, ул. Володарского, д. 9, помещ. 5
Телефон: 8(4234)271-331
Web-сайт: www.primteplo.ru
E-mail: cmk125@mail.ru
Изготовитель
Общество с ограниченной ответственностью «РЕОМ» (ООО «РЕОМ») ИНН: 4028023870Юридический адрес: 248016, г. Калуга, ул. Ленина, д. 32
Адрес: 248016, г. Калуга, ул. Пролетарская д. 139, 16 ОПС, А/Я 1320 Телефон/факс: +7(4842) 22-56-68
Web-сайт: www.установка40.рф
E-mail: reom2010@yandex.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Римейк» (ООО «Римейк»)ИНН: 2511073926
Юридический адрес: 692519, Приморский край, г. Уссурийск, ул. Володарского, д. 9, помещ. 5
Телефон: 8(4234)271-331
Web-сайт: www.primteplo.ru
E-mail: cmk125@mail.ru
Принцип действия установки основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, двух измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, в составе установки применяются: весовые устройства на базе весов неавтоматического действия GP (регистрационный номер 50583-12), весов неавтоматического действия HW-WP, HV-WP (регистрационный номер 66699-17), весов платформенных электронных ВП (регистрационный номер 21440-11); расходомеры-счетчики электромагнитные OPTIFLUX (далее-расходомеры) (регистрационный номер 70495-18).
В качестве средств измерений температуры жидкости установки в составе установки применяются: термометры сопротивления из платины технические ТПТ (регистрационный номер 39144-08).
В качестве средств измерений избыточного давления жидкости в составе установки применяются: манометры показывающие ТМ, ТВ, ТМВ и ТМТБ (регистрационный номер 25913-08), манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры ФТ (регистрационный номер 60168-15), манометры, мановакуумметры МТ, МВТ (регистрационный номер 23991-15).
Поверяемое средство измерений устанавливается на измерительный участок установки, посредством работы зажимного пневматического устройства и системы подачи сжатого воздуха. Жидкость посредством системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через расходомеры установки, один из измерительных участков с поверяемыми средствами измерений (одновременная работа двух участков не предусмотрена), средства измерений температуры и избыточного давления жидкости установки. Далее, в зависимости от метода измерений, направляется на весовое устройство установки и/или обратно в систему хранения и подготовки жидкости.
Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

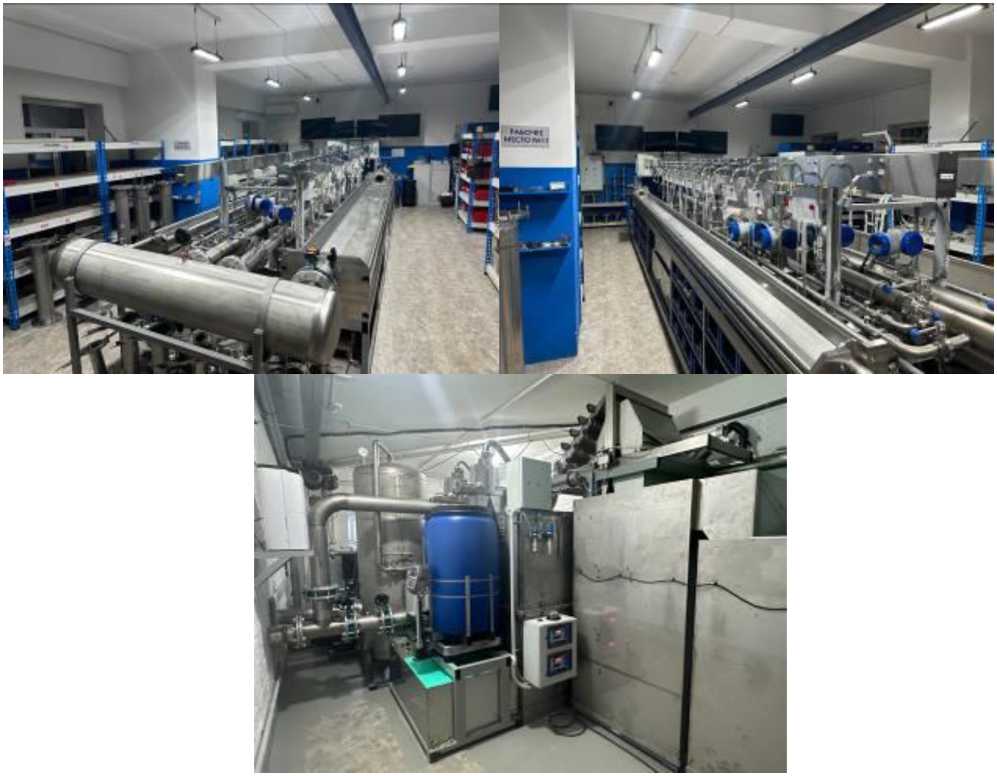

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

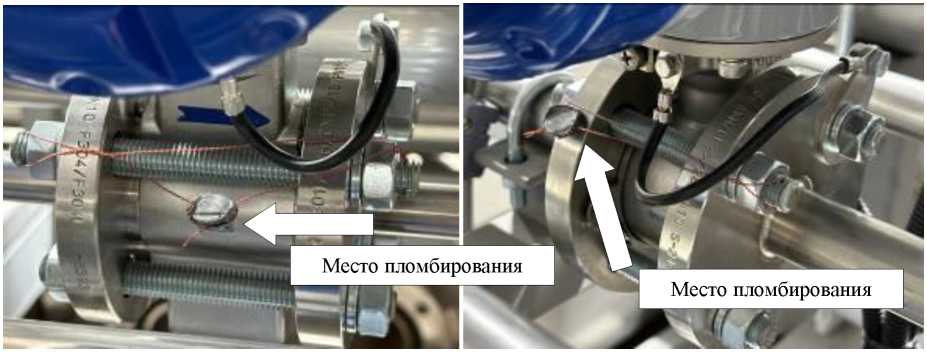

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки наносится в цифровом формате на маркировочные таблички в виде наклеек, закрепляемых на корпусе установки: в верхнем правом углу шкафа автоматизированной системы измерений, управления и контроля и на корпусе весового устройства.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО "РЕОМ"
Установка поверочнаяДата выпуска "28" декабря 2021 г. г. Калуга
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении в качестве средств измерений весовых устройств, т/ч (м3/ч) |
от 0,01 до 400 |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров, м3/ч |
от 0,01 до 550 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении весовых устройств, % |
±0,066 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % |
±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений |
от DN 15 до DN 300 |
|
Количество одновременно поверяемых средств измерений, шт. |
от 1 до 26 |
|
Измеряемая среда |
жидкость (вода питьевая) |
|
Температура измеряемой среды, °С |
от +10 до +40 |
|
Избыточное давление измеряемой среды, МПа, не более |
1,0 |
|
Параметры электрического питания: - напряжение переменного тока, В |
380±38/220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность, % |
от 30 до 90 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы установки, лет |
15 |
|
Средняя наработка на отказ, ч |
20000 |
