Номер по Госреестру СИ: 92117-24
92117-24 Расходомеры дифференциальные
(ВТВ-В)
Назначение средства измерений:
Расходомеры дифференциальные ВТВ-В (далее - расходомеры) предназначены для измерений объемного расхода жидкостей и газов.
Внешний вид.
Расходомеры дифференциальные

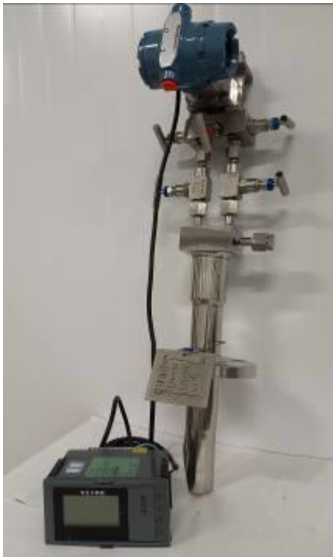

Рисунок № 1
Общие сведения
Дата публикации - 03.06.2025
Срок свидетельства - 14.05.2029
Номер записи - 193976
ID в реестре СИ - 1416351
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - при измерении расхода газа, 5 лет - при измерении расхода жидкости
