Номер по Госреестру СИ: 92118-24
92118-24 Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой
(ICP)
Назначение средства измерений:
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой ICP (далее -спектрометры) предназначены для измерений содержания различных элементов в водных растворах, природных и сточных водах, технологических растворах, продуктах питания, фармацевтических препаратах, почвах, металлах и сплавах, геологических пробах, рудах, концентратах, керамиках и стеклах, пластиках, нефти и нефтепродуктах, смазочных маслах и в других жидких и твёрдых веществах и материалах.
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой
Рисунок № 1
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой
Рисунок № 2
Общие сведения
Дата публикации - 03.06.2025
Срок свидетельства - 14.05.2029
Номер записи - 193977
ID в реестре СИ - 1416352
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ICP 3200,
Производитель
Изготовитель - Jiangsu Skyray Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1173 от 2024.05.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой (ICP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой (ICP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой (ICP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащаются программным обеспечением ICP, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные. Программным образом осуществляется настройка спектрометра, сбор и обработка данных, поступающих с приемника излучения спектрометра; создание и хранение файлов методов измерений и файлов измерений; градуировка спектрометра и вычисление результатов измерений; сохранение результатов измерений на жестком диске персонального компьютера; создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Skyray ICP |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.2 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 5 «Работа с прибором» и главе 6 «Инструкция по использованию программного обеспечения» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация «Jiangsu Skyray Instrument Co., Ltd», Китай
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148».
Правообладатель«Jiangsu Skyray Instrument Co., Ltd», Китай
Адрес: 1888, West Zhonghuayuan Rd., Yushan, Kunshan, Jiangsu Province, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на использовании индуктивно-связанной плазмы (ИСП), возбуждаемой высокочастотным электромагнитным полем, для разделения компонентов пробы с последующим детектированием и обработкой аналитических сигналов с помощью программного обеспечения. Определение уровня эмиссии атомов и ионов, образующихся при попадании пробы в ИСП, а также содержание элементов осуществляется при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из системы ввода пробы (распылительная камера, распылитель, перистальтический насос); источника индуктивно-связанной плазмы (твердотельный высокочастотный генератор, индуктор, плазменная горелка); системы регистрации и системы управления (персональный компьютер с устанавливаемым программным обеспечением).
Спектрометры выпускаются в 3 моделях: ICP2060T, ICP3000, ICP3200, которые отличаются между собой системой регистрации, метрологическими и техническими характеристиками.
Оптическая система спектрометра ICP2060T состоит из монохроматора Черни-Тернера и регистрирующего устройства на основе фотоэлектронного умножителя CR293/R3896. Оптическая система спектрометров ICP3000, ICP3200 включает полихроматор Эшелле и CID детектор. Модели ICP2060T и ICP3000 имеют радиальное наблюдение плазмы, модель ICP3200 имеет двойное наблюдение плазмы: аксиальное и радиальное.
Маркировочная табличка с серийным номером размещается на правой боковой стенке спектрометра в правом верхнем углу. Серийный номер имеет цифро-буквенный формат, нанесен типографским способом.
Пломбирование и нанесение знака поверки на спектрометры не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.

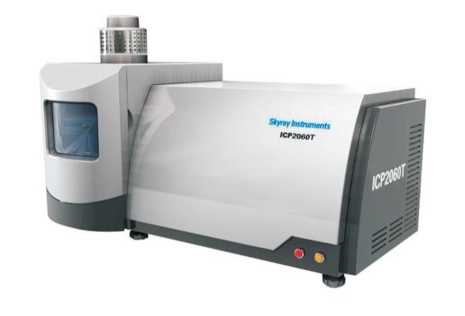

а) спектрометр модели ICP2060T

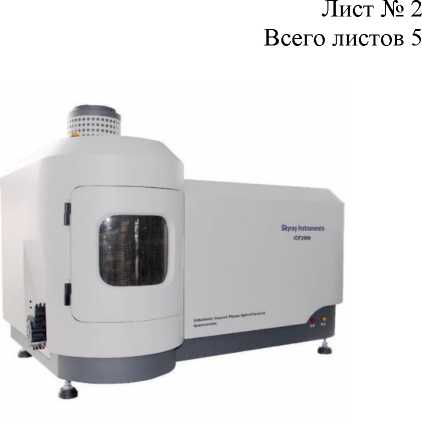

б) спектрометр модели ICP3000 и ICP3200
Рисунок 1 - Общий вид спектрометров атомно-эмиссионных с индуктивно-связанной плазмой ICP
Skyray lustrum* s*f F
TEST DATE: 2024.01.19
INSPECTOR: 09
MODEL: ICP3200
AC INPUT: 220V15V
Jiangsu Skyray Instrument Co.,LTD. kunshan.Jianqsu Province.Chlna.
Service HotLine:400-7102-888 mill .......
ши
• 100320020-0Q020A*
t*’*
Рисунок 2 - Место нанесения серийного номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Спектрометр атомно-эмиссионный с индуктивно-связанной плазмой |
ICP2060T, ICP3000, ICP3200 |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт.Х) |
|
Система охлаждения |
- |
1 шт.1) |
|
Система подачи проб |
- |
1 шт.1) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) По заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | ||
|
ICP2060T |
ICP3000 |
ICP3200 | |
|
Предел обнаружения элементов | |||
|
(по критерию 3о), мкг/дм3, не более | |||
|
- марганца (Mn, 1=257,610 нм) | |||
|
аксиальное наблюдение |
- |
- |
0,5 |
|
радиальное наблюдение |
10 |
1,0 |
1,0 |
|
- бария (Ba, 1=455,403 нм) | |||
|
аксиальное наблюдение |
- |
- |
0,2 |
|
радиальное наблюдение |
3 |
0,5 |
0,5 |
|
- цинка (Zn, 1=213,856 нм) | |||
|
аксиальное наблюдение |
- |
- |
0,5 |
|
радиальное наблюдение |
10 |
1,0 |
1,0 |
|
Предел допускаемого относительного | |||
|
среднего квадратического отклонения |
1,5 |
1,0 |
0,5 |
|
выходного сигнала1), % | |||
|
1) Для аксиального и радиального наблюдения по контрольному |
раствору с массовой концентрацией | ||
|
цинка 1000 мкг/дм3 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |||
|
ICP2060T |
ICP3000, ICP3200 | |||
|
Спектральный диапазон, нм |
от 190 до 8001) 150 до 9502) |
от 140 до 950 | ||
|
Спектральное разрешение на длине волны около |
0,0151) |
0,007 | ||
|
200 нм, нм, не более |
0,0302) | |||
|
Параметры электрического питания: | ||||
|
- напряжение переменного тока, В |
220±10 | |||
|
- частота переменного тока, Гц |
50/60 | |||
|
Потребляемая мощность, В^А, не более |
1600 | |||
|
Габаритные размеры, мм, не более: - ширина |
820 |
840 | ||
|
- длина |
1600 |
1300 | ||
|
- высота |
900 |
740 | ||
|
Масса, кг, не более |
250 |
230 | ||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от +15 до +30 | |||
|
- относительная влажность воздуха, %, не более |
70 | |||
| ||||
