Номер по Госреестру СИ: 92146-24
92146-24 Титраторы потенциометрические
(905 Titrando)
Назначение средства измерений:
Титраторы потенциометрические 905 Titrando (далее - титраторы) предназначены для измерения объема титранта, pH, электродвижущей силы (ЭДС), температуры, молярной концентрации компонентов в водных и неводных растворах.
Внешний вид.
Титраторы потенциометрические
Рисунок № 1
Внешний вид.
Титраторы потенциометрические
Рисунок № 2
Общие сведения
Дата публикации - 21.05.2024
Срок свидетельства -
Номер записи - 194005
ID в реестре СИ - 1416439
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
905 Titrando,
Производитель
Изготовитель - "Metrohm AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1216 от 2024.05.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Титраторы потенциометрические (905 Titrando)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Титраторы потенциометрические (905 Titrando)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 15 | 5 | 0 | 15 | 0 | 5 | 0 | 5 |
Стоимость поверки Титраторы потенциометрические (905 Titrando)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Титраторы оснащены встроенным и внешним программным обеспечением (далее - ПО), предназначенным для управления работой титратора и процессом измерений. ПО осуществляет функции сбора, передачи, обработки, хранения, представления измерительной информации и автоматизацию процессов измерений. Встроенное ПО - на основе установленного в основной блок микроконтроллера, которое записывается в память титратора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация встроенного ПО не предусмотрена. Оператор не имеет доступа к встроенному ПО.
Влияние ПО учтено при нормировании метрологических характеристик титраторов.
Идентификационные данные ПО средства измерений приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
tiamoTM |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 10 «Методики измерений» документа «Титраторы потенциометрические 905 Titrando. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений СИ применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2536 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация изготовителя «Metrohm AG», Швейцария.
Правообладатель«Metrohm AG», Швейцария
Адрес: СН-9101 Herisau, Switzerland.
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
«Metrohm AG», ШвейцарияАдрес: СН-9101 Herisau, Switzerland.
Принцип действия титраторов основан на непрерывном измерении сигнала, поступающего с электродов, помещенных в анализируемый раствор ячейки для титрования, при добавлении титранта до достижения точки эквивалентности.
Молярная концентрация компонентов рассчитывается по результатам измерения объема титранта, израсходованного на титрование титруемого раствора.
Конструктивно титраторы состоят из основного блока, мешалки, дозирующих бюреток, привода дозирующей бюретки, автободатчика проб. Титраторы могут использоваться с автоподатчиком проб и без него.
Основной блок осуществляет управление процессом титрования, выбор режима и метода титрования, выполнение необходимых вычислительных процедур, отображение результатов на дисплее, хранение информации, вывод информации на внешний носитель или компьютер, управление внешними устройствами.
Титраторы управляются с компьютера через USB порт с использованием программного обеспечения.
Режимные параметры, способы обработки задаются при помощи клавиатуры. Титра-отображаются параметры,
торы снабжены жидкокристаллическим дисплеем, на котором текущие результаты измерений и архивные результаты измерений.
Титраторы оснащены интерфейсами для подключения принтера и электронных весов.
Титраторы имеют встроенную память для хранения
считывателя штрих-кодов,
параметров титрования и результатов измерений. Данные из памяти могут быть выведены на дисплей, записаны на внешний носитель информации или отправлены на компьютер и распечатаны.

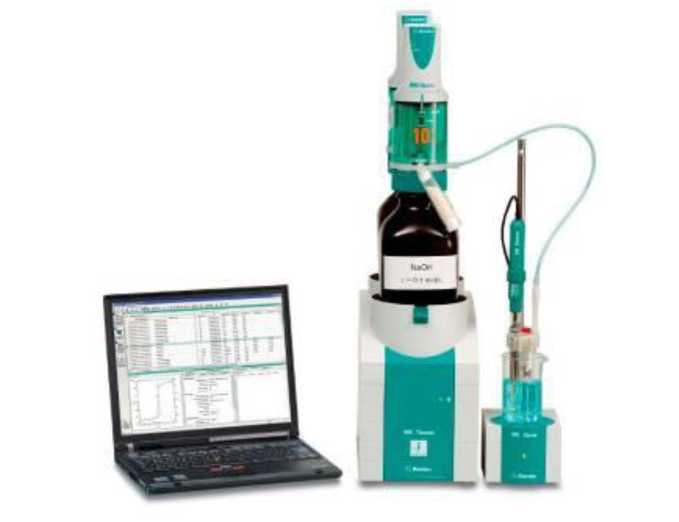

Общий вид титратора представлен на рисунке 1.
Рисунок 1 — Общий вид титратора потенциометрического 905 Titrando
Корпус титраторов изготовлен из пластика. Разные части титратора окрашены в серый и зеленый цвета.
Пломбирование титраторов не предусмотрено.
Нанесение знака поверки на титраторы не предусмотрено.
Ограничение доступа к настройке (регулировке) средства измерений осуществляется в программном обеспечении (ПО).

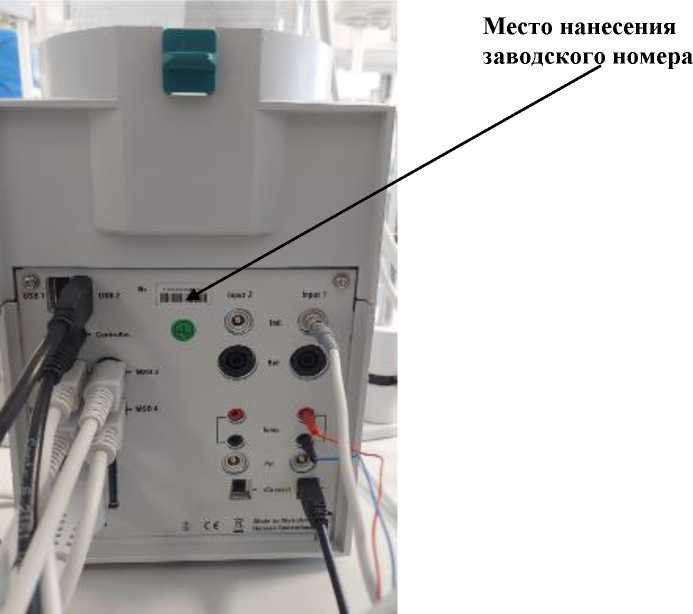

Заводской номер (цифровое обозначение, однозначно идентифицирующее каждый экземпляр средств измерений) указан на маркировочной табличке, расположенной на задней стенке корпуса. Заводской номер нанесен на маркировочную табличку методом лазерной печати. Место нанесения заводского номера приведено на рисунке 2.
Рисунок 2 - Место нанесения заводского номера титраторов потенциометрических 905 Titrando
К титраторам данного типа относятся титраторы потенциометрические 905 Titrando с зав. №№ 1905001042318, 1905002040363, 1905002040354, 1905002040380, 1905002040360
Метрологические характеристики приведены в таблицах 2-6.
Таблица 2 -
канала ЭДС
|
Наименование характеристики |
Значение |
|
Диапазон измерений ЭДС, мВ |
от-1200 до +1200 |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±0,5 |
Таблица 3 - Метрологические характеристики измерительного канала рН
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН |
от 0 до 14* |
|
Пределы допускаемой абсолютной погрешности измерений рН |
±0,05* |
|
* В комплекте с электродной системой. | |
|
Таблица 4 - Метрологические характеристики измерительного канала объема титранта | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений объема титранта, см3 |
от 0,1 до 5 от 0,1 до 10 от 0,1 до 20 |
|
Пределы допускаемой относительной погрешности измерений объёма титранта (относительная погрешность дозирования), %
|
±1,5* ±0,3* |
|
* Границы диапазона измерений, пределы допускаемой относительной погрешности измерений установлены для титранта с плотностью близкой к 1 г/см3. | |
Таблица 5 - Метрологические характеристики измерительного канала молярной концентрации компонентов в режиме потенциометрического кислотно-основного титрования, измерительного канала молярной концентрации компонентов в режиме потенциометрического окислительновосстановительного титрования, измерительного канала молярной концентрации компонентов в режиме потенциометрического осадительного титрования
|
Наименование характеристики |
Значение |
|
Диапазон измерений молярной концентрации компонентов, моль/дм3 |
от 0,001 до 2 |
|
Пределы допускаемой относительной погрешности измерений молярной концентрации компонентов, % |
±3 |
Таблица 6 -
канала
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -5 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Основные технические характеристики приведены в таблице 7.
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более - основной блок титратора |
231х142х221 |
|
- мешалка |
132х90х70 |
|
- автоподатчик проб |
730х420х620 |
|
Габаритные размеры (диаметр х высота), мм, не более - дозирующая бюретка |
68х110 |
|
- привод дозирующей бюретки |
70х93 |
|
Масса, кг, не более: - основной блок титратора |
2,82 |
|
- мешалка |
0,677 |
|
- дозирующая бюретка |
0,206 |
|
Наименование характеристики |
Значение |
|
- привод дозирующей бюретки |
0,433 |
|
- автоподатчик проб |
15,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более |
90 |
