Номер по Госреестру СИ: 92147-24
92147-24 Весы бункерные
(ВБ)
Назначение средства измерений:
Весы бункерные ВБ (далее - весы) предназначены для измерений массы сыпучих материалов.

Внешний вид.
Весы бункерные
Рисунок № 1

Внешний вид.
Весы бункерные
Рисунок № 2

Внешний вид.
Весы бункерные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) индикаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
В индикаторах защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.
Идентификационные данные ПО индикаторов отображаются на их дисплее при включении или при обращении к соответствующему подпункту меню, указанному в руководстве по эксплуатации на индикаторы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | ||
|
МИ ВДА/12Я, МИ ВДА/12ЯС |
CI-5010A, CI-5200A |
CI-150A | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный |
U2.01 |
1.0010, 1.0020, |
1.ХХ* |
|
номер) ПО |
1.0030 | ||
|
Цифровой идентификатор ПО |
- |
- |
- |
Примечание:
* - обозначение номера версии метрологически незначимой части.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, расположенную на ГПУ весов, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3.4 «Порядок работы и метод измерений» АЖЕ 2.799.010 РЭ «Весы бункерные ВБ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-007-16695547-2016 «Весы бункерные ВБ. Технические условия».
ПравообладательКомпания
Кемерово,
Общество с ограниченной ответственностью Управляющая
«СИБТЕНЗОПРИБОР» (ООО УК «СИБТЕНЗОПРИБОР»)
ИНН 4205274144
Юридический адрес: 650070, Кемеровская область - Кузбасс, г. пер. Щегловский, д.1, пом. 4
Телефон: +7(384-2) 77-75-35
E-mail: priem@sibtenzo.com
Изготовитель
Общество с ограниченной ответственностью Управляющая«СИБТЕНЗОПРИБОР» (ООО УК «СИБТЕНЗОПРИБОР»)
ИНН 4205274144
Юридический адрес: 650070, Кемеровская область - Кузбасс, г. пер. Щегловский, д.1, пом. 4
Адрес места осуществления деятельности: 652300, Кемеровская область
г. Топки, ул. Заводская, д.1
Телефон: +7(384-2) 77-75-35
E-mail: priem@sibtenzo.com
компания
Кемерово,
- Кузбасс,
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области-Кузбассе» (ФБУ «Кузбасский ЦСМ»)Адрес: 650991, Кемеровская область - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2
Телефон: +7 (3842) 36-43-89, факс: +7 (3842) 75-88-66
Е-mail: info@kuzcsm.ru
Правообладатель
КомпанияКемерово,
Общество с ограниченной ответственностью Управляющая
«СИБТЕНЗОПРИБОР» (ООО УК «СИБТЕНЗОПРИБОР»)
ИНН 4205274144
Юридический адрес: 650070, Кемеровская область - Кузбасс, г. пер. Щегловский, д.1, пом. 4
Телефон: +7(384-2) 77-75-35
E-mail: priem@sibtenzo.com
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый сигнал преобразуется в цифровой код и обрабатывается. Результат измерений в единицах массы отображается на дисплее индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде накопительного бункера с устройством выгрузки материала и системы управления на основе прибора весоизмерительного (индикатора).
ГПУ размещено на грузопередающем устройстве (далее - ГПП) - раме, оснащенной узлами вертикального и горизонтального смещения. ГПП установлено на датчиках.
В весах применяются датчики следующих типов:
-
- датчики весоизмерительные тензорезисторные BCA, HBS и BSA, изготавливаемые «CAS Corporation Ltd», Корея (Регистрационный номер 51261-12);
-
- датчики весоизмерительные тензорезисторные Bend Beam, серии ВМ11, изготовляемые «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР (Регистрационный номер 55198-19);
-
- датчики весоизмерительные тензорезисторные Single shear beam, серии Н8С и Н3, изготовляемые «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР (Регистрационный номер 55371-19).
Для обработки сигналов от датчиков в цифровой вид применяются следующие индикаторы:
-
- приборы весоизмерительные МИ, модификации МИ ВДА/12Я и МИ ВДА/12ЯС, изготовляемые ООО «МИДЛиК», Россия (Регистрационный номер 61378-15);
-
- приборы весоизмерительные CI, модификации CI-5010A, CI-5200A и CI-150A, изготовляемые Фирма «CAS», Республика Корея (Регистрационный номер 50968-12).
Весы оснащены следующими дополнительными устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
-
- устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройствами тарирования (Т.2.7.4);
-
- устройством уравновешивания тары (Т.2.7.4.1).
Весы выпускаются в различных модификациях, которые отличаются объемом грузоприемного бункера, метрологическими характеристиками и имеют обозначения в виде: ВБ-X1-X2-X3, где
-
- X1 - максимальная нагрузка, т;
-
- X2 - поверочный интервал, кг;
-
- X3 - объем грузоприемного бункера, м3. Общий вид весов представлен на рисунке 1.

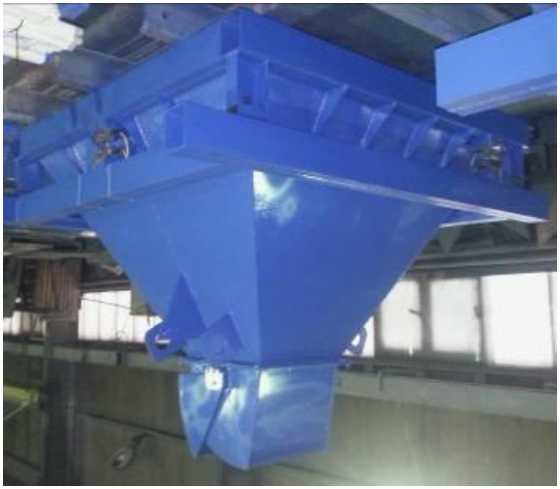

Рисунок 1 - Общий вид весов
Заводской номер весов наносится в цифровом формате фотохимическим способом на маркировочную табличку, расположенную на ГПУ весов.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
srp ООО УК сСИБТЕНЗОЛРИБОР» , J •пча—**w «lbtenxo.com
—К Весы бункерньГе'*^ К ВБ-3-1-2««« тониосткпо гост O.ML R 7в.,.2о„ .
Min 20кгЛ-^эои оебсн» ,«„,0^
’*"Ч»ееро«ПО: J.oi ►^^15 —.«ш 2023г.
Рисунок 2 - Обозначения мест нанесения знака утверждения типа и заводского номера
Узлы настройки (регулировки) весов в целях предотвращения несанкционированного доступа, в зависимости от модификаций индикаторов, пломбируются свинцовой пломбой или пломбой в виде разрушаемой наклейки.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителей индикаторов.

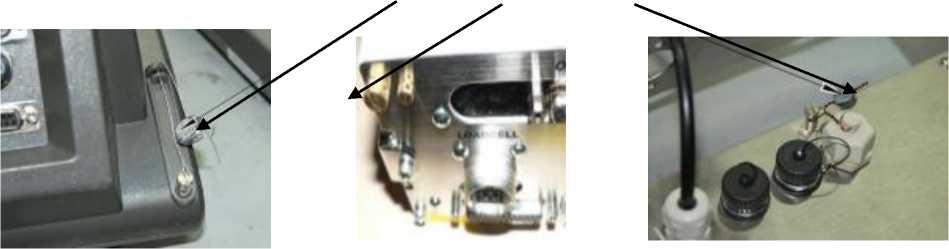

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки приведена на рисунке 3.
Место пломбировки свинцовой пломбой
Весы с индикатором
CI-5010A или CI-5200A
Весы с индикатором
МИ ВДА/12ЯС
Весы с индикатором
МИ ВДА/12Я
Весы с индикатором CI-150A
Место пломбировки пломбой в виде разрушаемой наклейки
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Таблица 2 - Основные
весов
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Показания индикации массы, кг, не более |
Мах+9е |
|
Диапазон установки на нуль (суммарный), % от Max, не более |
4 |
|
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
|
Диапазон устройства компенсации массы тары (Т+) |
от 0 до 100 % Max |
Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов нагрузки (m), пределов допускаемой погрешности при поверке (mpe) и число поверочных интервалов (n) приведены в таблице 3.
|
Таблица 3 - ' |
Метрологические характеристики | ||||
|
Мах, т |
Min, кг |
е=d, кг |
n |
m, кг |
mpe, кг |
|
0,05 |
0,4 |
0,02 |
2500 |
От 0,4 до 10 включ. |
±0,01 |
|
Св. 10 до 40 включ. |
±0,02 | ||||
|
Св. 40 до 50 включ. |
±0,03 | ||||
|
1,0 |
0,05 |
1000 |
От 1 до 25 включ. |
±0,025 | |
|
Св. 25 до 50 включ. |
±0,05 | ||||
|
0,1 |
2,0 |
0,1 |
1000 |
От 2 до 50 включ. |
±0,05 |
|
Св. 50 до 100 включ. |
±0,1 | ||||
|
0,25 |
2,0 |
0,1 |
2500 |
От 2 до 50 включ. |
±0,05 |
|
Св. 50 до 200 включ. |
±0,1 | ||||
|
Св. 200 до 250 включ. |
±0,15 | ||||
|
0,5 |
10,0 |
0,5 |
1000 |
От 10 до 250 включ. |
±0,25 |
|
Св. 250 до 500 включ. |
±0,5 | ||||
|
1,0 |
10,0 |
0,5 |
2000 |
От 10 до 250 включ. |
±0,25 |
|
Св. 250 до 1000 включ. |
±0,5 | ||||
|
20,0 |
1,0 |
1000 |
От 20 до 500 включ. |
±0,5 | |
|
Св. 500 до 1000 включ. |
±1,0 | ||||
|
1,5 |
20,0 |
1,0 |
1500 |
От 20 до 500 включ. |
±0,5 |
|
Св. 500 до 1500 включ. |
±1,0 | ||||
|
Мах, т |
Min, кг |
е=d, кг |
n |
m, кг |
mpe, кг |
|
2,0 |
20,0 |
1,0 |
2000 |
От 20 до 500 включ. |
±0,5 |
|
Св. 500 до 2000 включ. |
±1,0 | ||||
|
2,5 |
20,0 |
1,0 |
2500 |
От 20 до 500 включ. |
±0,5 |
|
Св. 500 до 2000 включ. |
±1,0 | ||||
|
Св. 2000 до 2500 включ. |
±1,5 | ||||
|
3,0 |
20,0 |
1,0 |
3000 |
От 20 до 500 включ. |
±0,5 |
|
Св. 500 до 2000 включ. |
±1,0 | ||||
|
Св. 2000 до 3000 включ. |
±1,5 | ||||
|
4,0 |
40,0 |
2,0 |
2000 |
От 40 до 1000 включ. |
±1,0 |
|
Св. 1000 до 4000 включ. |
±2,0 | ||||
|
5,0 |
40,0 |
2,0 |
2500 |
От 40 до 1000 включ. |
±1,0 |
|
Св. 1000 до 4000 включ. |
±2,0 | ||||
|
Св. 4000 до 5000 включ. |
±3,0 | ||||
|
100,0 |
5,0 |
1000 |
От 100 до 2500 включ. |
±2,5 | |
|
Св. 2500 до 5000 включ. |
±5,0 | ||||
|
6,0 |
40,0 |
2,0 |
3000 |
От 40 до 1000 включ. |
±1,0 |
|
Св. 1000 до 4000 включ. |
±2,0 | ||||
|
Св. 4000 до 6000 включ. |
±3,0 | ||||
|
100,0 |
5,0 |
1200 |
От 100 до 2500 включ. |
±2,5 | |
|
Св. 2500 до 6000 включ. |
±5,0 |
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe), указанных в таблице 3.
Таблица 4 - Технические характеристики
|
Наименование |
Значение |
|
Диапазон температур для ГПУ, °C, при использовании датчиков: | |
|
- BCA, HBS, BSA, BM11 |
от -10 до +40; |
|
- H8C, H3 |
от -30 до +40 |
|
Диапазон температур для индикаторов, °С |
от -10 до +40 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В •А |
10 |
|
Объем грузоприемного бункера, м3 |
от 0,03 до 7,5 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
7500 |
|
- ширина |
7500 |
|
- высота |
7500 |
|
Масса, кг, не более |
6500 |
|
Вероятность безотказной работы за 2000 часов |
0,92 |
|
Средний срок службы, лет, не менее |
10 |
