Номер по Госреестру СИ: 92150-24
92150-24 Дилатометр горизонтальный с толкателем
(DIL 1410B)
Назначение средства измерений:
Дилатометр горизонтальный с толкателем DIL 1410B (далее - дилатометр) предназначен для измерений температурного коэффициента линейного расширения (далее - ТКЛР) образцов из твердых материалов в диапазоне температуры от +25 до +1000 °С.

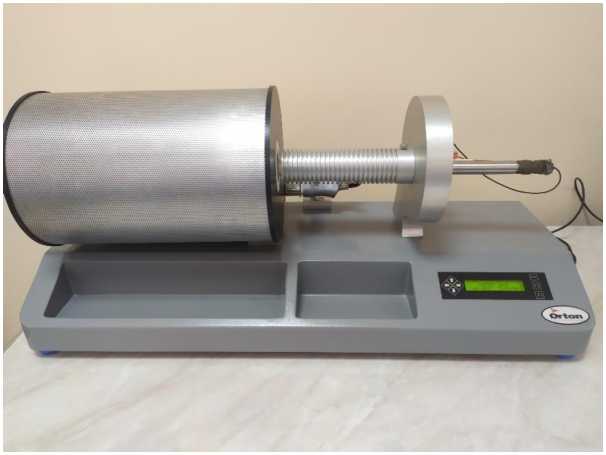

Внешний вид.
Дилатометр горизонтальный с толкателем
Рисунок № 1
Общие сведения
Дата публикации - 21.05.2024
Срок свидетельства -
Номер записи - 194009
ID в реестре СИ - 1416443
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - The Edward Orton Jr. Ceramic Foundation
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1216 от 2024.05.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Дилатометр горизонтальный с толкателем (DIL 1410B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Дилатометр горизонтальный с толкателем (DIL 1410B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Дилатометр горизонтальный с толкателем (DIL 1410B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
и автономного.
Программное обеспечение дилатометра состоит из встроенного Встроенное ПО предустановлено в контроллер и осуществляет управляемый нагрев печи, собирает данные о температуре и удлинении образца, вычисляет процентное линейное расширение и сохраняет измерительные. Автономное ПО «Orton Dilatometer» дублирует функции встроенного ПО, а также осуществляет отображение, архивирование и обработку измерительной информации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DIL1410.hex |
Orton Dilatometer |
|
Номер версии (идентификационный номер ПО) |
1.2 |
8.0.хх * |
|
* Версия автономного ПО «Orton Dilatometer» имеет значения для «хх» 00 и выше. Метрологически значимая часть ПО «Orton Dilatometer» остается неизменной и в версии ПО «Orton Dilatometer» обозначаются «8.0» | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации «Дилатометр горизонтальный с толкателем DIL1410B» в разделах 1, 2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 10-6 до 100 10-6 К-1 в диапазоне температуры от 90 до 3000 K, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2663.
ПравообладательThe Edward Orton Jr. Ceramic Foundation, США
Адрес: 6991 Old 3C Highway Westerville, Ohio, 43082-9026 USA
Web-сайт: https://www.ortonceramic.com/
Изготовитель
The Edward Orton Jr. Ceramic Foundation, СШААдрес: 6991 Old 3C Highway Westerville, Ohio, 43082-9026 USA
Web-сайт: https://www.ortonceramic.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
The Edward Orton Jr. Ceramic Foundation, СШААдрес: 6991 Old 3C Highway Westerville, Ohio, 43082-9026 USA
Web-сайт: https://www.ortonceramic.com/
К настоящему типу средств измерений относится дилатометр горизонтальный с толкателем DIL 1410B, заводской номер 125493-22.
Принцип действия дилатометра при измерении ТКЛР основан на измерении относительного удлинения образца, отнесенного к диапазону температур, в котором это изменение произошло. Изменение длины образца измеряется с помощью передающей корундовой системы, состоящей из неподвижной трубки и подвижного толкателя, передается на подвижную часть индуктивного преобразователя перемещений (далее - ИПП), сигнал с которого измеряется приборным блоком.
Изменение температуры образца в заданном температурном диапазоне с заданной скоростью осуществляется в горизонтальной печи и обеспечивается системой регулирования температуры. Поскольку температура образца может отличаться от температуры печи, определяемой по каналу регулирования, для ее измерения используется отдельный канал измерения температуры.
Дилатометр представляет собой автоматизированный аппаратный комплекс, состоящий из:
-
- измерительного блока, предназначенного для нагрева образца, измерения его температуры и величины удлинения в зависимости от температуры;
-
- персонального компьютера, на котором установлено специализированное программное обеспечение, предназначенное для управления процессом измерений и обработки измерительной информации.
Нанесение знака поверки на дилатометр не предусмотрено. Заводской номер в виде арабских цифр нанесен на задней стороне измерительного блока в виде шильдика при помощи гравировки. Вид шильдика представлен на рисунке 2.
Общий вид дилатометра представлен на рисунке 1. Пломбирование дилатометра не предусмотрено.
Рисунок 1 - Общий вид дилатометра DIL 1410B
|
INSTRI |
ksxjc JHENTS |
, SSBI OLD SC HNY HESTERVILLE. OH 43002 USA B00-B8B-B442 |
|
VOLTS |
230 |
MODEL |
|
DIL 1410B | ||
|
AMPS |
10 |
SERIAL NO. |
|
HZ |
80/00 |
125493-22 |
Рисунок 2 - Вид шильдика с заводским номером
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристики |
|
Диапазон измерений ТКЛР, 10-6^К-1 |
от 0,5 до 27,0 |
|
Пределы допускаемой абсолютной погрешности измерений ТКЛР, 10-6^К-1 |
±0,15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диапазон показаний температуры, °С |
от +25 до +1000 |
|
Параметры электрического питания: - напряжение переменного тока, В |
240±24 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более |
1200 |
|
Наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
|
Габаритные размеры, мм, не более: - длина |
788 |
|
- щирина |
305 |
|
- высота |
356 |
|
Масса, кг, не более: |
10 |
|
Условия эксплуатации: - температура окружающего воздуха, °С; |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
