Номер по Госреестру СИ: 92163-24
92163-24 Комплексы для измерений температуры грунтов
(СТО)
Назначение средства измерений:
Комплексы для измерений температуры грунта СТО (далее - комплексы) предназначены для одновременного измерения температуры в нескольких точках объекта во взрывоопасных зонах, в частности, для полевого определения температуры грунтов по ГОСТ 25358-2020, где требуется получить информацию о конкретных данных температуры мерзлых, промерзающих и протаивающих грунтов, а также организации сети для мониторинга измерений теплового режима грунтов с большим количеством точек наблюдения.
Внешний вид.
Комплексы для измерений температуры грунтов
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194024
ID в реестре СИ - 1416514
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СТО-03-50, СТО-02, СТО-03-50, СТО-02-01, СТО-03-50,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент")
Страна - РОССИЯ
Населенный пункт - г. Курган
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы для измерений температуры грунтов (СТО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86072-22 06.07.2027 |
Косы термометрические, ТКц-03 Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент") (РОССИЯ г. Курган) |
ОТ МП |
3 года |
|
92163-24 24.05.2029 |
Комплексы для измерений температуры грунтов, СТО Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент") (РОССИЯ г. Курган) |
ОТ МП |
5 лет |
Кто поверяет Комплексы для измерений температуры грунтов (СТО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СЕВЕРБУРИНСТРУМЕНТ" (RA.RU.314066) | 20 | 20 | 20 | 0 | 0 | 20 | 20 | 0 |
Стоимость поверки Комплексы для измерений температуры грунтов (СТО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов состоит только из встроенного, метрологически значимого ПО. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологически значимое программное обеспечение (ПО) комплекса состоит только из ПО, находящегося в микроконтроллере цифровых датчиков температуры косы и не может быть изменено пользователем, ПО устройств(а) предназначенных для считывания, отображения и обработки информации, встроенное в комплекс различных модификаций не является метрологически значимым и служит для передачи и обработки информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software.SBI |
Номер версии (идентификационный номер ПО)
не ниже 1.0
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и маркировочную табличку комплекса.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе №1.6 документа РЭ «Руководство по эксплуатации» СТО-00.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры;
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
ТУ 26.51.12-010-64477449-2023 «Комплекс для измерений температуры грунта СТО. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Севербуринструмент» (ООО «Севербуринструмент»)
ИНН 4501225901
Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Коли
Мяготина, д. 39, стр. 10 Телефон: +7 (982) 800-05-00
Е-mail: severburinstrument @ mail.ru
Изготовитель
Общество с ограниченной ответственностью «Севербуринструмент»(ООО «Севербуринструмент»)
Адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Коли Мяготина, д. 39, стр. 10
Телефон: +7 (982) 800-05-00
Е-mail: severburinstrument @ mail.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 966-29-70
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Правообладатель
Общество с ограниченной ответственностью «Севербуринструмент» (ООО «Севербуринструмент»)ИНН 4501225901
Юридический адрес: 640003, Курганская обл., г.о. город Курган, г. Курган, ул. Коли
Мяготина, д. 39, стр. 10 Телефон: +7 (982) 800-05-00
Е-mail: severburinstrument @ mail.ru
Конструктивно комплекс представляет собой систему, состоящую из шлейфа цифровых датчиков температуры (далее «СТО-02») и блока-считывателя, дополненного элементами:
-
• для ручного снятия показаний - дисплеем и элементом питания;
-
• для автоматизированного снятия показаний - модулем RS-485;
-
• для автоматического снятия показаний - радиомодулем.
Комплекс состоит из измерительной части - термокосы - которая обеспечивает измерение и выдачу информации о температуре в цифровом виде и совместимых(ого) устройств(а) предназначенных для считывания, отображения и обработки полученной от термокосы информации. Комплектация конкретных устройств системы определяется заказчиком и не влияет на метрологические характеристики системы. Термокоса представляет собой цепочку датчиков температуры, соединенных общим кабелем в гирлянду, оснащенную разъемом. В одну термокосу может быть объединено несколько гирлянд. Датчики температуры расположены по всей длине кабеля термокосы. Для гидроизоляции места спаек гирлянд термокос залиты полимерным компаундом. Датчики соединены между собой кабелями.
Принцип действия комплекса основан на преобразовании измеренного сигнала в цифровой сигнал в термометрической косе СТО-02 с дальнейшей передачей его на устройство считывания СТО-01 или СТО-03 с последующим отображением и обработкой данных.
Комплексы являются однофункциональным, неремонтируемым изделием и применяются как самостоятельное электрооборудование.
Количество измерительных преобразователей и длина кабелей косы СТО-02 определяется конструктивным исполнением. Общая длина СТО-02, длина холостого участка (участок от разъема до первого датчика) и число датчиков температуры в СТО-02 комплекса устанавливается по требованию заказчика.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной печати на лицевую сторону комплекса в виде цифрового обозначения.
Общий вид комплекса и места нанесения заводского номера, знака утверждения типа представлены на рисунке 1.
Место нанесения заводского
номера
Место нанесения знака утверждения типа

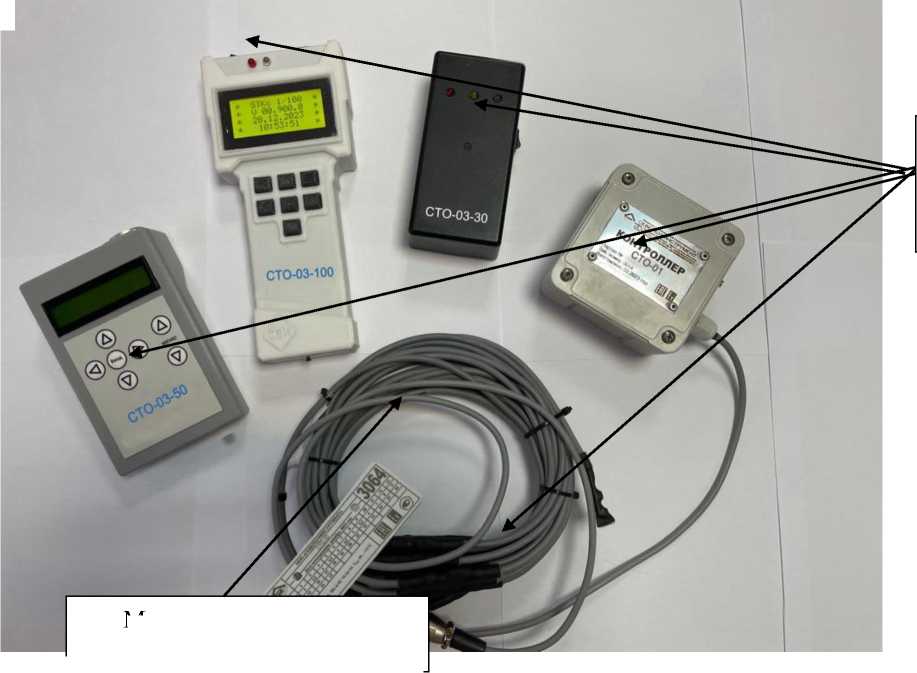

Рисунок 1 - Общий вид комплекса для измерений температуры грунтов СТО и места нанесения заводского номера, знака утверждения типа
Пломбирование комплексов не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
температуры, °С: | |
|
- для диапазона измерений температуры св. -3 до +3 °С включ. |
±0,1 |
|
- для диапазона измерений температуры от -10 до -3 °С не включ. и | |
|
св. +3 до +10 °С включ. |
±0,2 |
|
- для диапазона измерений температуры от -50 до -10 °С не включ. и | |
|
св. +10 до +50 °С включ. |
±0,3 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Число датчиков температуры комплекса, шт., не более |
100 |
|
Вид климатического исполнения по ГОСТ 15150-69 |
ХЛ1 |
|
Напряжение питания, В, не более |
9 |
|
Степень защиты от воздействия пыли и воды по ГОСТ 14254-15 |
IP68 |
|
Маркировка взрывозащиты |
0Ех ia ПС Т3 Ga |
|
Максимальная длина линии связи комплекса, м, не более |
1000 |
|
Габаритные размеры, мм, не более: - длина |
400 |
|
- ширина |
250 |
|
- высота |
120 |
|
Масса, кг, не более |
2 |
|
Рабочие условия измерений: - температура окружающей среды, °С для комплексов автономного съема |
от -55 до +70 |
|
для комплексов ручного съема |
от -50 до +70 |
|
- относительная влажность, %, не более |
от 40 до 95 |
|
Средняя наработка на отказ, ч |
80 000 |
|
Срок службы, лет, не менее |
10 |
