Номер по Госреестру СИ: 92164-24
92164-24 Извещатели пожарные тепловые линейные
(ИП-132-1-Р LEVEL)
Назначение средства измерений:
Извещатели пожарные тепловые линейные ИП-132-1-Р LEVEL (далее по тексту -ИПТЛ или извещатели) предназначены для измерений температуры различных сред вдоль всей длины подключаемого волоконно-оптического кабеля.
Внешний вид.
Извещатели пожарные тепловые линейные
Рисунок № 1
Внешний вид.
Извещатели пожарные тепловые линейные
Рисунок № 2
Внешний вид.
Извещатели пожарные тепловые линейные
Рисунок № 3
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194025
ID в реестре СИ - 1416515
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение "Передовые технологии" (ООО "НПО "Передовые технологии")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Щелково
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Извещатели пожарные тепловые линейные (ИП-132-1-Р LEVEL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "Передовые технологии" (ООО "НПО "Передовые технологии")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92164-24 24.05.2029 |
Извещатели пожарные тепловые линейные, ИП-132-1-Р LEVEL Общество с ограниченной ответственностью "Научно-производственное объединение "Передовые технологии" (ООО "НПО "Передовые технологии") (РОССИЯ Московская обл., г. Щелково) |
ОТ МП |
2 года |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Извещатели пожарные тепловые линейные (ИП-132-1-Р LEVEL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Извещатели пожарные тепловые линейные (ИП-132-1-Р LEVEL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления работой ИПТЛ, считывания и обработки информации, содержащей измеренные значения температуры, сохранения этой информации в памяти компьютера, отображения на мониторе компьютера в режиме реального времени и при извлечении из памяти компьютера, отображения на мониторе компьютера в режиме реального времени и при извлечении из памяти компьютера, контроля работы ИПТЛ.
ПО предназначено для установки параметров ИПТЛ и включает в себя средства управления процессами записи, обеспечивает выполнение всех функций ИПТЛ и контроль параметров функционирования ИПТЛ, в том числе визуальных данных. ПО обеспечивает
поддержку стандартных протоколов передачи данных, имеет конверторы формата данных в ряд широко используемых форматов представления данных.
Влияние метрологически значимой части ПО ИПТЛ на
метрологические характеристики ИПТЛ не выходит за пределы согласования допуска. Уровень защиты программного обеспечения - «средний» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные (признаки) метрологической значимой части ПО приведены в таблице 2.
Таблица 2 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DTSCM |
|
Номер версии (идентификационный номер) ПО |
не ниже V 2.9.0 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель извещателей в виде наклейки и на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации 26.30.50-030-37612399-2020 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТУ 26.30.50-030-37612399-2020 «Извещатель пожарный тепловой линейный ИП-132-1-Р LEVEL»
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное объединение «Передовые технологии» (ООО «НПО «Передовые технологии»)
ИНН 5050097170
Юридический адрес: 141100, Московская обл., г. Щелково, Фряновское ш., д. 1, помещ. 178
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юр. адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Принцип действия извещателей основан на двух принципах: рамановского рассеяния, которое чувствительно к температуре, и оптической рефлектометрии во временной области, которая используется для распределения измеренных значений по длине кабеля. Температура пропорциональна соотношению мощностей стоксовской и антистоксовской компонент рамановского излучения, которые регистрируются в виде температурной зависимости по длине кабеля.
Конструктивно извещатели состоят из блока обработки сигналов (БОС) и чувствительного элемента (ЧЭ). Чувствительный элемент подключается к БОС с использованием оптического пигтейла.
Извещатели предназначены для обнаружения очагов возгорания на ранних стадиях, определения местоположения возгорания, сопровождающегося увеличением температуры на контролируемых объектах, и передачи сигнала «Тревога» на панель управления сигналов. ИПТЛ также осуществляют непрерывный температурный контроль на всем контролируемом объекте вдоль всей длины подключаемого ЧЭ волоконно-оптического кабеля. ЧЭ может быть размещен в открытых, закрытых, отапливаемых и неотапливаемых помещениях. БОС позволяет проводить самодиагностику и передавать информацию о своем состоянии на приемноконтрольный прибор.
ИПТЛ решает задачи в области обеспечения пожарной безопасности и обеспечивает непрерывный температурный контроль в различных отраслях промышленности, в том числе при эксплуатации: коммунальных, кабельных, автомобильных и железнодорожных туннелей, нефтяных площадок, вышек, скважин, резервуаров, нефте- и газотрубопроводов, хранилищ, нефтеперерабатывающих заводов, шахт, гидротехнических сооружений, силовых кабельных линий, объектов энергетики, тепловых электростанций и т.д.
ИПТЛ выпускаются в нескольких модификациях, различающиеся метрологическими и техническими характеристиками, представленных в таблице 1.
Таблица 1 -
ИПТЛ
|
Модификация |
Длина кабеля |
Количество подключаемых накалов при одновременной работе |
|
ИП-132-1-Р «LEVEL» 2-1 |
2 км |
1 |
|
ИП-132-1-Р «LEVEL» 2-2 |
2 км |
2 |
|
ИП-132-1-Р «LEVEL» 2-4 |
2 км |
4 |
|
ИП-132-1-Р «LEVEL» 5-1 |
4 км |
1 |
|
ИП-132-1-Р «LEVEL» 5-2 |
4 км |
2 |
|
ИП-132-1-Р «LEVEL» 5-4 |
4 км |
4 |
|
ИП-132-1-Р «LEVEL» 10-1 |
10 км |
1 |
|
ИП-132-1-Р «LEVEL» 10-2 |
10 км |
2 |
|
ИП-132-1-Р «LEVEL» 10-4 |
10 км |
4 |
|
ИП-132-1-Р «LEVEL» 20-4 |
20 км |
4 |
|
ИП-132-1-Р «LEVEL» 20-8 |
20 км |
8 |
|
ИП-132-1-Р «LEVEL» 30-4 |
30 км |
4 |
|
ИП-132-1-Р «LEVEL» 30-8 |
30 км |
8 |
|
ИП-132-1-Р «LEVEL» 40-4 |
40 км |
4 |
|
ИП-132-1-Р «LEVEL» 40-8 |
40 км |
8 |
Заводские номера в виде цифрового обозначения наносятся на шильд лазерной гравировкой.
Нанесение знака поверки на ИПТЛ не предусмотрено. Общий вид ИПТЛ и места нанесения знака утверждения типа и пломбирования представлены на рисунке 1.
Места нанесения заводских номеров представлены на рисунке 2.
|
Место нанесения |
Места | |
|
знака утверждения |
пломбировки | |
|
типа | ||
Рисунок 1 - Общий вид ИПТЛ с указанием мест нанесения знака утверждения типа и пломбировки
место нанесения заводского номера
Рисунок 2 - Место нанесения заводских номеров

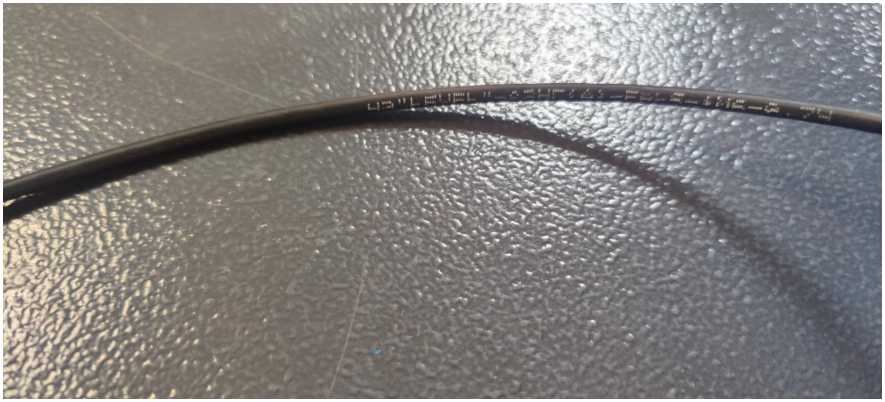

Рисунок 3- фото чувствительного элемента (ЧЭ)
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Извещатель пожарной тепловой линейный ИП- 132-1-Р LEVEL в составе:
|
1 шт. | |
|
Транспортировочная коробка |
- |
1 шт. |
|
CD Диск с программным обеспечением DTSCM |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Предохранитель |
- |
1 шт. |
|
Крепления в 19" стойку |
- |
1 комплект |
|
Винт |
- |
1 шт. |
|
Кабель DB 25 |
- |
1 шт. |
|
Кабель для подключения RS232 |
- |
1 шт. |
|
Кабель для подключения и блок питания |
- |
1 шт. |
|
Оптические пигтейлы |
- |
1 шт. |
|
Руководство по эксплуатации |
26.30.50-030-37612399-2020 РЭ |
1 экз. |
|
Паспорт |
26.30.50-030-37612399-2020 ПС |
1 экз. |
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С |
от -55 до 0 включ. св. 0 до +150 включ. св. +150 до +300 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
24 |
|
Габаритные размеры (ДхШ^В), мм, не более: | |
|
длина |
384 |
|
ширина |
432 |
|
высота |
131 |
|
Масса, кг, не более |
10 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -10 до +85 |
|
- относительная влажность, % |
от 0 до 93 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
18000 |
