Номер по Госреестру СИ: 92165-24
92165-24 ЯМР-релаксометры
(PQ001)
Назначение средства измерений:
ЯМР-релаксометры PQ001 (далее - ЯМР-релаксометры) предназначены для измерений содержания компонентов в пробах сырья, продукции сельскохозяйственного, химического производств, фармацевтики, продуктах питания.
Внешний вид.
ЯМР-релаксометры
Рисунок № 1
Внешний вид.
ЯМР-релаксометры
Рисунок № 2
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194026
ID в реестре СИ - 1416516
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PQ001-SFC, PQ001-12-040V,
Производитель
Изготовитель - Suzhou Niumag Analytical Instrument Corporation
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: ЯМР-релаксометры (PQ001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет ЯМР-релаксометры (PQ001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 2 | 3 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки ЯМР-релаксометры (PQ001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ЯМР-релаксометры оснащены программным обеспечением (далее - ПО), позволяющим контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NMR Analyzing System |
|
Номер версии ПО, не ниже |
V4.0 |
|
Цифровой идентификатор ПО |
- |
Каждая модификация ЯМР-релаксометра оснащена специализированным программным обеспечением для проведения измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные специализированного программного обеспечения представлены в таблице 2.
Таблица 2 обеспечения
Идентификационные данные специализированного программного
|
Идентификационные данные (признаки) |
Значение для модификации | ||
|
PQ001-SFC |
PQ001-Fiber |
PQ001-12-040V | |
|
Идентификационное наименование ПО |
Niumag NMR Solid Fat Content Analysis Software |
Niumag NMR Spin Finish Analysis Software |
Niumag NMR Oil and Water Content of Oilseeds Analysis Software |
|
Номер версии ПО, не ниже |
V3.0 |
V4.0 |
V1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства пользователя и Инструкции по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.4 «Сбор данных» документа «Программное обеспечение NMR Analyzing System. Руководство пользователя», в главе 2 «Инструкция по использованию программного обеспечения» документа «Программное обеспечение Niumag NMR Solid Fat Content Analysis Software. Руководство пользователя», в главе 3 «Процесс измерения содержания масла и воды» документа «Программное обеспечение Niumag NMR Oil and Water Content of Oilseeds Analysis Software. Руководство пользователя», в главе III, разделе «Измерение» документа «Программное обеспечение Niumag NMR Spin Finish Analysis Software. Руководство пользователя».
При использовании в сфере государственного регулирования обеспечения единства измерений измерения содержания компонентов проводятся в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Техническая документация изготовителя Suzhou Niumag Analytical Instrument Corporation, Китай;
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах».
ПравообладательSuzhou Niumag Analytical Instrument Corporation, Китай
Адрес: №97 Qinglian Road, Hushuguan Town, Suzhou High-tech Zone, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия ЯМР-релаксометров основан на явлении ядерного магнитного резонанса - резонансного поглощения энергии электромагнитного поля веществом, обусловленного ядерным парамагнетизмом. Исследуемый образец помещается в сильное поле постоянного магнита, на которое накладывается более слабое радиочастотное поле. Измеряемой величиной является интенсивность и скорость спада сигнала ЯМР протонов образца. По скорости спада сигнала ЯМР определяются времена продольной и поперечной релаксации, являющиеся качественной характеристикой вещества. Содержание компонентов в пробе определяется по градуировочным зависимостям между интенсивностью сигнала ЯМР и содержанием компонента в образце для градуировки.
включающего
ЯМР-релаксометрами осуществляется
Конструктивно ЯМР-релаксометры представляют собой лабораторные напольные приборы, состоящие из блока магнита, содержащего магнитную систему и датчик, блока управляющей электроники, компьютера. обеспечением, установленным на управляющий компьютер.
радиочастностный блок, управляющего программным
Управление
ЯМР-релаксометры выпускаются трех модификаций: PQ001-SFC, PQ001-Fiber, PQ001-12-040V. Модификации PQ001-SFC, PQ001-Fiber, PQ001-12-040V отличаются программным обеспечением, характеристиками магнита, размером измерительной ячейки для исследуемых образцов.

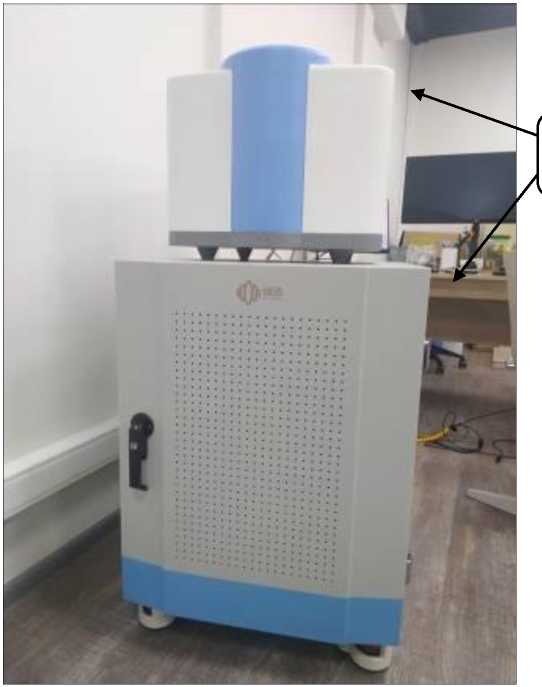

Корпус блоков ЯМР-релаксометров изготовлен из пластмассы и металла, цвета корпусов блоков представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. На боковую панель блока магнита и управляющего блока ЯМР-релаксометров нанесены несъемные этикетки. На этикетки типографским способом нанесены обозначение и серийный номер в буквенно-цифровом формате. Общий вид ЯМР-релаксометров и места нанесения серийного номера представлены на рисунке 1. Внешний вид несъемной этикетки с обозначением серийного номера приведен на рисунке 2.
Места нанесения
серийного номера
___________________________________?
Рисунок 1 - Общий вид ЯМР-релаксометров PQ001 модификаций PQ001-SFC, PQ001-Fiber, PQ001-12-040V, обозначение мест нанесения серийного номера
Рисунок 2 - Внешний вид несъемной этикетки с обозначением серийного номера ЯМР-релаксометра
Пломбирование ЯМР-релаксометров не предусмотрено. Конструкция ЯМР-релаксометров обеспечивает ограничение доступа к частям ЯМР-релаксометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
ЯМР-релаксометр |
PQ001 |
1 шт. |
|
Набор калибровочных образцов и расходных материалов |
- |
1 шт. |
|
Блок нагрева/охлаждения проб'* |
- |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Инструкция по эксплуатации |
ИЭ |
1 экз. |
|
Руководство пользователя ПО |
РП |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
По заказу | ||
Таблица 3 -
|
Наименование характеристики |
Значение для модификации | |||
|
PQ001-SFC |
PQ001-Fiber |
PQ001-12-040V | ||
|
Чувствительность, усл.ед./г, не менее1) |
30 000 |
10 000 |
500 | |
|
Предел допускаемого относительного среднего квадратического отклонения измерений выходного сигнала, %2) |
1,0 | |||
| ||||
|
Таблица 4 - Основные технические ха |
рактеристики | |||
|
Наименование характеристики |
Значение для модификации | |||
|
PQ001-SFC |
PQ001-Fiber |
PQ001-12-040V | ||
|
Рабочая частота, МГц |
от 20,992 до 22,014 |
от 20,013 до 22,567 |
от 10,645 до 13,200 | |
|
Время опроса датчиков, с |
30 | |||
|
Количество одновременно подключаемых датчиков, шт. |
1 | |||
|
Габаритные размеры составных элементов, мм, не более
|
455x505x371 560x750x700 | |||
|
Масса составных элементов, кг, не более
|
70 100 |
100 100 | ||
|
Рабочие условия эксплуатации:
|
от +18 до +28 от 30 до 90 | |||
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 | |||
|
Наименование характеристики |
Значение для модификации |
|
- частота переменного тока, Гц |
50 ± 1 |
