Номер по Госреестру СИ: 92171-24
92171-24 Резервуары горизонтальные стальные прямоугольные двустенные
(РГСПД 20 (10+10))
Назначение средства измерений:
Резервуары горизонтальные стальные прямоугольные двустенные РГСПД 20 (10+10) (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Внешний вид.
Резервуары горизонтальные стальные прямоугольные двустенные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные прямоугольные двустенные
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные прямоугольные двустенные
Рисунок № 3
Общие сведения
Дата публикации - 27.05.2024
Срок свидетельства -
Номер записи - 194032
ID в реестре СИ - 1416522
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ГСК СТРОЙТЕХМАШ" (ООО "ГСК СТРОЙТЕХМАШ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары горизонтальные стальные прямоугольные двустенные (РГСПД 20 (10+10))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ГСК СТРОЙТЕХМАШ" (ООО "ГСК СТРОЙТЕХМАШ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84865-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-5 Общество с ограниченной ответственностью "ГСК СТРОЙТЕХМАШ" (ООО "ГСК СТРОЙТЕХМАШ") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
90236-23 |
Резервуары горизонтальные стальные наземные , РГСН 50 Общество с ограниченной ответственностью "ГСК СТРОЙТЕХМАШ" (ООО "ГСК СТРОЙТЕХМАШ") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
92171-24 |
Резервуары горизонтальные стальные прямоугольные двустенные, РГСПД 20 (10+10) Общество с ограниченной ответственностью "ГСК СТРОЙТЕХМАШ" (ООО "ГСК СТРОЙТЕХМАШ") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
95644-25 09.06.2030 |
Резервуары горизонтальные стальные, РГС Общество с ограниченной ответственностью "ГСК СТРОЙТЕХМАШ" (ООО "ГСК СТРОЙТЕХМАШ") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Резервуары горизонтальные стальные прямоугольные двустенные (РГСПД 20 (10+10))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные прямоугольные двустенные (РГСПД 20 (10+10))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я).
Общество с ограниченной
(ООО «ГСК СтройТехМаш») Юридический адрес: 107078, г.
Красносельский, ул. Новорязанская, д. 18, стр. 2
E-mail: info@gskstroytehmash.ru
Web-сайт: www.gskstroytehmash.ru
ответственностью
Москва, вн. тер.
«ГСК СтройТехМаш»
г. Муниципальный Округ
Изготовитель
Общество с ограниченной (ООО «ГСК СтройТехМаш»)Юридический адрес: 107078, г. Красносельский, ул. Новорязанская, д. 18, стр. 2
Адрес места осуществления деятельности: 141580, Московская обл., г.о. Химки, д. Носово, ул. Электромонтажная, стр. 3
E-mail: info@gskstroytehmash.ru
Web-сайт: www.gskstroytehmash.ru
ответственностью
Москва, вн. тер.
«ГСК СтройТехМаш»
г. Муниципальный Округ
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: +7 (496) 242-41-62
Факс: +7 (496) 247-70-70
Web-сайт: www.rostest.ru
E-mail: info.kln@rostest.ru
Правообладатель
Общество с ограниченной(ООО «ГСК СтройТехМаш») Юридический адрес: 107078, г.
Красносельский, ул. Новорязанская, д. 18, стр. 2
E-mail: info@gskstroytehmash.ru
Web-сайт: www.gskstroytehmash.ru
ответственностью
Москва, вн. тер.
«ГСК СтройТехМаш»
г. Муниципальный Округ
Резервуары представляют собой двустенные горизонтальные емкости, формы прямоугольного параллелепипеда. Каждый резервуар имеет два независимых технологических отсека с эксплуатационными горловинами. Каждая горловина оборудована крышкой, предусматривающей установку следующего оборудования: трубопровод линии налива, трубопровод линии выдачи с клапаном КО-40 и сетчатым фильтром, измерительную трубу с люком ЛЗ-80. Также на резервуаре установлен манометр для контроля герметичности межстенного пространства.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.
К данному типу относятся резервуары, выпущенные в одной модификации РГСПД 20 (10+10) с заводскими номерами 2668, 2669.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен ударным способом на маркировочную табличку резервуара, закрепленную на крышке эксплуатационной горловин^! одного из отсеков.
Резервуары входят в состав контейнерной автозаправочной станции (КАЗС).
Общий вид контейнерной автозаправочной станции, в состав которой входят резервуары, приведен на рисунке 1.
Эскиз контейнерной автозаправочной станции, демонстрирующий порядок расположения резервуаров в ней, приведен на рисунке 2.
Внешний вид маркировочных табличек резервуаров приведен на рисунке 3.

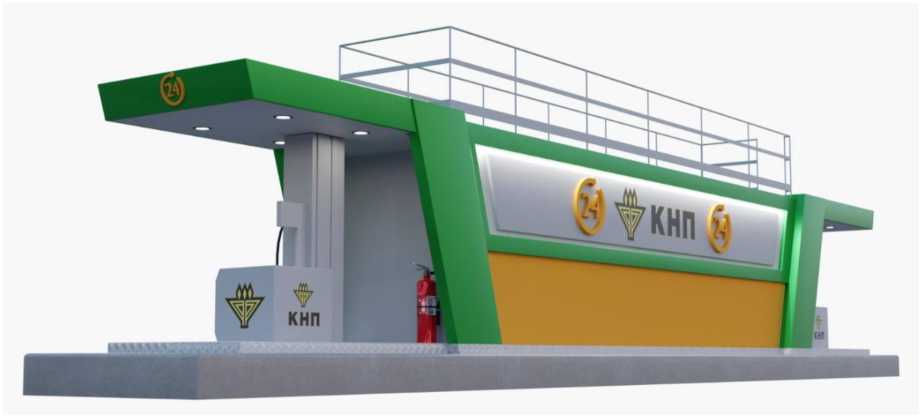

Рисунок 1 - Общий вид резервуаров горизонтальных стальных прямоугольных двустенных РГСПД 20 (10+10) в составе контейнерной автозаправочной станции.

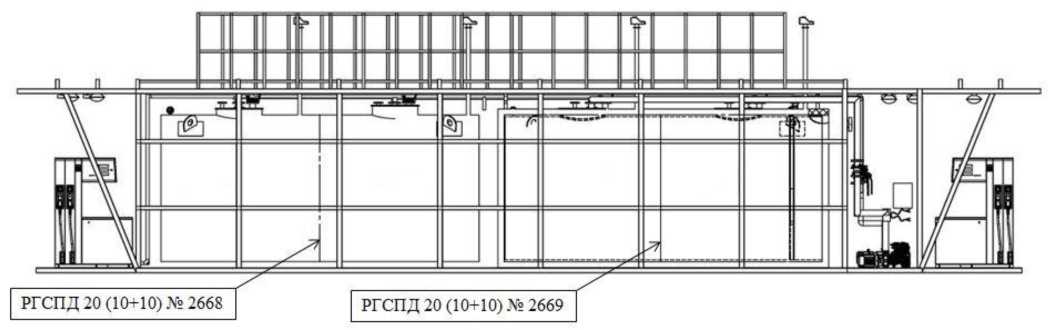

Рисунок 2 - Эскиз резервуаров горизонтальных стальных прямоугольных двустенных РГСПД 20 (10+10) в составе контейнерной автозаправочной станции
Год изготовления
Клеймо ОТК
Резервуар
Заводской №
Рисунок 3 - Маркировочные таблички резервуаров
Рабочее давление-под налив
t Телефон, 8 (495) 98
|
■Резерзуар |
---м’' -----г |
|
■Завод кой N° |
Jr—------■ |
|
|Рабоч е давление-подхвПив |
1 Ч - |
|
г Массс |
IKT/ |
|
1Г9д-!<^овления |
2dtZJr. |
|
' Клейм ЯК ■ | |
|
feri' >н: 8 (495) 989-98-48 e-mail: s.gsk@ya.ru | |
Таблица 1 -
|
Характеристика резервуара |
Значение |
|
Номинальная вместимость резервуара (отсеков) при температуре 20 °С, м3 |
20 (10+10) |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +45 |
