Сведения о средстве измерений: 92174-24 Системы мониторинга температуры и влажности

Номер по Госреестру СИ: 92174-24
92174-24 Системы мониторинга температуры и влажности
(Actidata 1)

Назначение средства измерений:
Системы мониторинга температуры и влажности Actidata 1 (далее - системы) предназначены для непрерывных измерений параметров микроклимата (температуры окружающей среды и относительной влажности воздуха), а также для передачи и хранения измеренных параметров.

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 1

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 1

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 2

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 2

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 3

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 3

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 4

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 4

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 5

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 5

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 6

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 6

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 7

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 7

Внешний вид. Системы мониторинга температуры и влажности, http://oei-analitika.ru рисунок № 8

Внешний вид.
Системы мониторинга температуры и влажности
Рисунок № 8

Общие сведения

Дата публикации - 27.05.2024
Срок свидетельства - 24.05.2029
Номер записи - 194035
ID в реестре СИ - 1416525
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Актидата" (ООО "Актидата")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

RT_51 Анализ рынка поверки организаций Рязанской области

Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.

Параметры исследований:

фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций региона по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по региону

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1269 от 2024.05.24 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы мониторинга температуры и влажности (Actidata 1)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Актидата" (ООО "Актидата")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92174-24 24.05.2029	Системы мониторинга температуры и влажности, Actidata 1 Общество с ограниченной ответственностью "Актидата" (ООО "Актидата") (РОССИЯ г. Москва)	ОТ МП	1 год

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Кто поверяет Системы мониторинга температуры и влажности (Actidata 1)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Системы мониторинга температуры и влажности (Actidata 1)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) системы состоит из встроенной, метрологически значимой, и автономной части ПО контроллера ActidataNV.

Встроенное ПО контроллера ActidataNV устанавливается на заводе-изготовителе во время производственного цикла. Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Уровень защиты автономного программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Actidata NV3 IPv6 firmware
Номер версии (идентификационный номер) ПО	не ниже V4.23.011
Цифровой идентификатор ПО	Недоступен

Автономная часть ПО контроллера «ActidataNetViewerPro» предназначена для конфигурирования и визуализации измеряемых параметров.

Знак утверждения типа

Знак утверждения типа наносится на Руководство по эксплуатации и паспорт системы типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Приложение 2» документа 26.51.51-8413-01-2023 РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

26.51.51-8413-01-2023 ТУ «Системы мониторинга температуры и влажности Actidata 1. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Актидата» (ООО «Актидата») ИНН 7701761246

Юридический адрес: 105082, г. Москва, ул. Большая Почтовая, д. 36, стр. 10 Телефон: +7 495 545-49-97

E-mail: control@actidata.ru

Web-сайт: www.actidata.ru

Изготовитель

Общество с ограниченной ответственностью «Актидата» (ООО «Актидата») ИНН 7701761246
Адрес: 105082, г. Москва, ул. Большая Почтовая, д. 36, стр. 10
Телефон: +7 (495) 545-4997
E-mail: control@actidata.ru
Web-сайт: actidata.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Общество с ограниченной ответственностью «Актидата» (ООО «Актидата») ИНН 7701761246
Юридический адрес: 105082, г. Москва, ул. Большая Почтовая, д. 36, стр. 10 Телефон: +7 495 545-49-97
E-mail: control@actidata.ru
Web-сайт: www.actidata.ru

Принцип действия систем основан на измерении и преобразовании в цифровой код сигналов, поступающих от датчиков температуры и/или влажности, передачи измеренной информации посредством цифровых сетей, в том числе беспроводных, для дальнейшего хранения, визуализации измеренных значений и создания отчетов на основе измеренной информации.

Конструктивно система мониторинга температуры и влажности Actidata 1 состоит из следующих основных компонентов:

- контроллер ActidataNV (со встроенным GSM-модемом или без него);
- усилитель-разветвитель SPL-A;
- датчики температуры TS1;
- датчики температуры TS2;
- датчики температуры и влажности T/RHS2.

Дополнительно в систему могут включаться различные датчики напряжения, движения, проникновения, задымления, протечек и т.п., не имеющие метрологических характеристик.

Система осуществляет непрерывное измерение температуры и относительной влажности воздуха в помещениях для размещения и хранения различной продукции, технологических зданиях (датчик температуры и влажности T/RHS2), непрерывного измерения температуры в помещениях для размещения и хранения различной продукции, технологических зданиях (датчик температуры TS1), а также измерения температуры вне помещений (датчик температуры TS2). Показания измеренной температуры/влажности отражаются на экране персонального компьютера со штатным программным обеспечением контроллера SNMPGuard 3.3.

Контроллер ActidataNV предназначен для опроса распределенной системы датчиков, обнаружения нештатных ситуаций, формирования управляющего воздействия на внешнее оборудование, а также передачи информации об измеренных значениях параметров датчиков и аварийных ситуациях с датчиками по проводным (Ethernet) и беспроводным сетям. В контроллер встроена флэш-память для сохранения данных от датчиков, а также может быть встроен радиомодем сотовой мобильной связи стандартов GSM 900/1800, UMTS. Также внутри контроллера находится датчик температуры для контроля температуры окружающей среды. К контроллеру ActidataNV одновременно могут подключаться от 1 до 30 датчиков.

Усилитель-разветвитель SPL-A подключается к контроллеру с помощью специального прямого кабеля с разъемами RJ12 и выполняет роль усилителя, что позволяет устанавливать датчики на расстоянии до 100 м от контроллера, для подключения до 12 датчиков. Контроллер допускает подключение до 3 разветвителей.

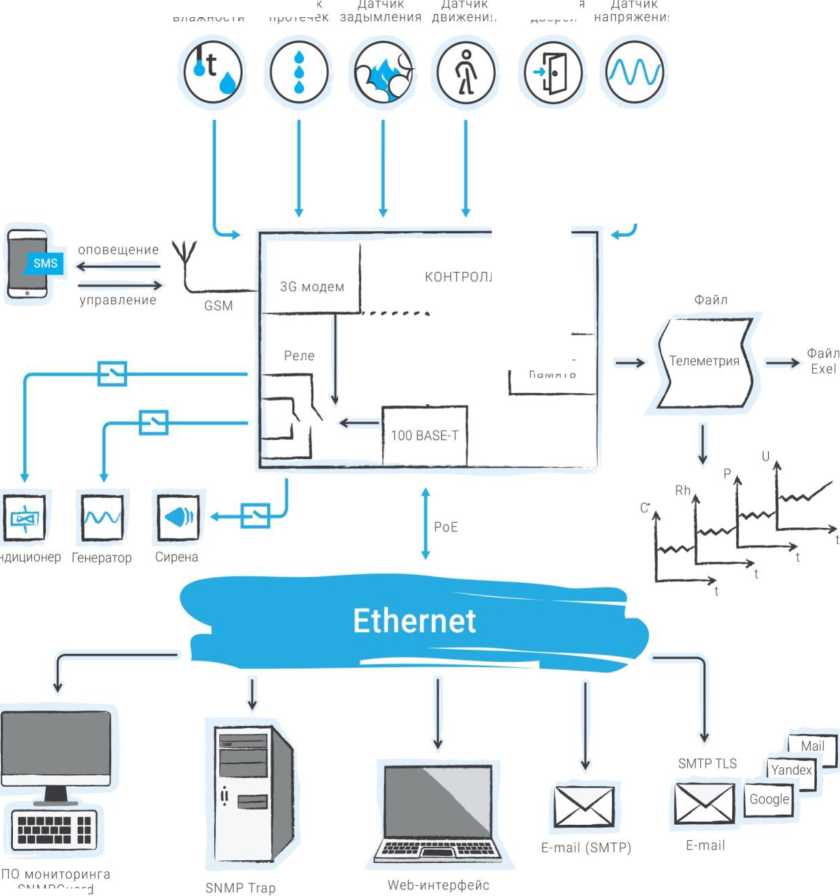

Схема функционирования (архитектура) системы представлена на рисунке 1. Общий вид компонентов системы с указанием места пломбировки представлен на рисунках 2-7. Общий влажности Actidata 1, подключенной по представлен на рисунке 8.

сети

нанесения заводского номера и места вид системы мониторинга температуры и Ethernet

к персональному компьютеру,

Датчик открытия дверей

Датчик температуры и относительной Датчик влажности поотече

Внешний вид. Системы мониторинга температуры и влажности (Actidata 1), http://oei-analitika.ru

SNMPGuard

Рисунок 1 - Схема функционирования системы


Управление
реле по
Ethernet
И GSM

FLASH-память

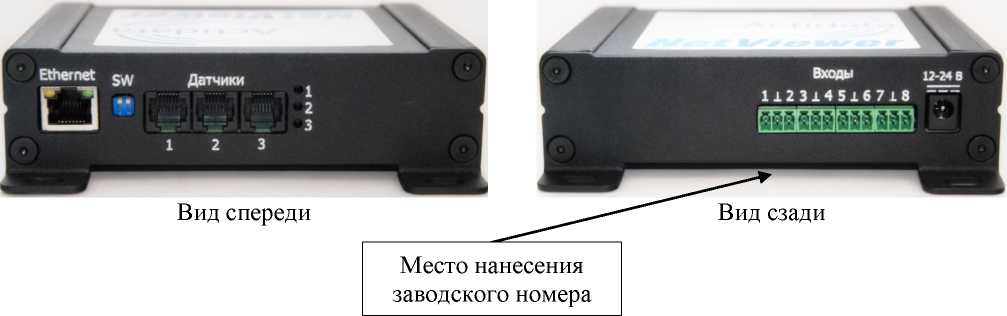

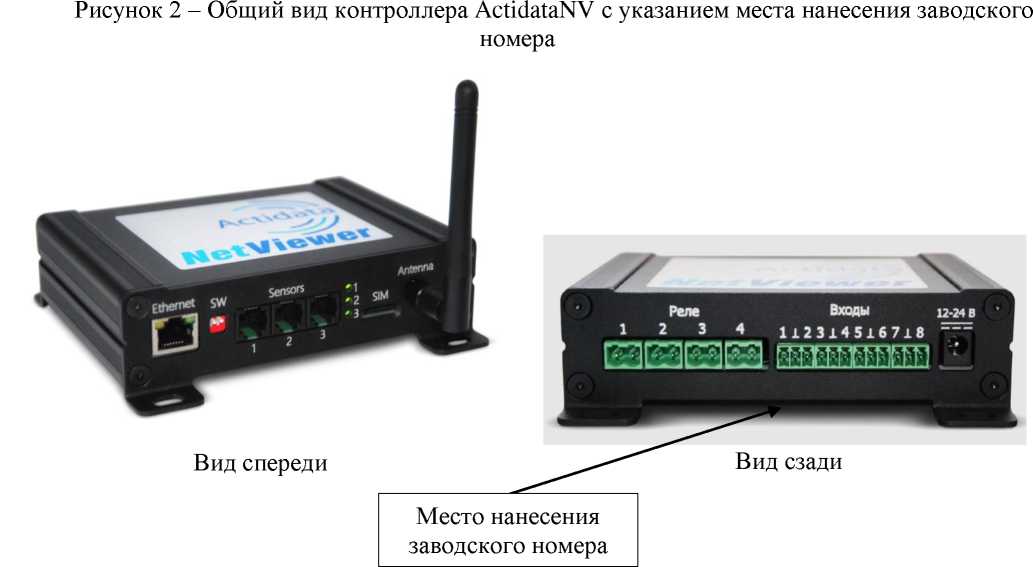

Рисунок 3 - Общий вид контроллера ActidataNV с GSM-модемом с указанием места нанесения заводского номера

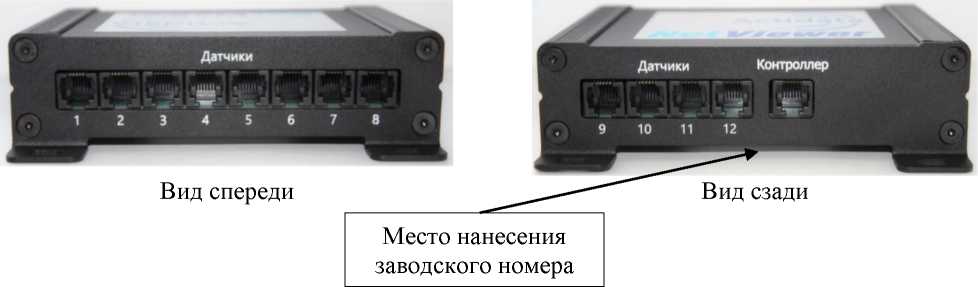

Рисунок 4 - Общий вид усилителя-разветвителя SPL-A с указанием места нанесения заводского номера

Место нанесения

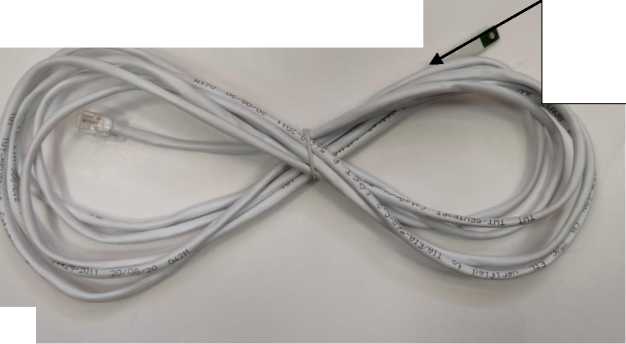

Рисунок 5 - Общий вид датчика температуры TS1 с указанием места нанесения заводского номера

заводского номера

Место нанесения

заводского номера

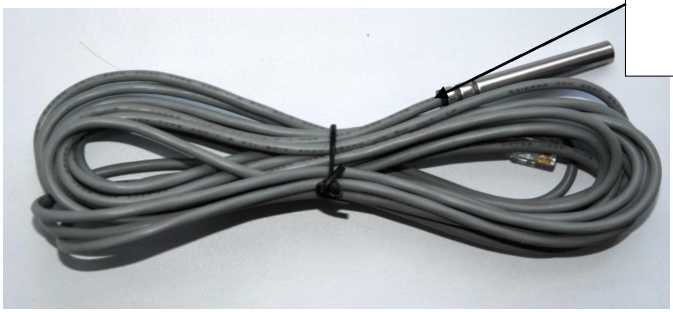

Рисунок 6 - Общий вид датчика температуры TS2 с указанием места нанесения

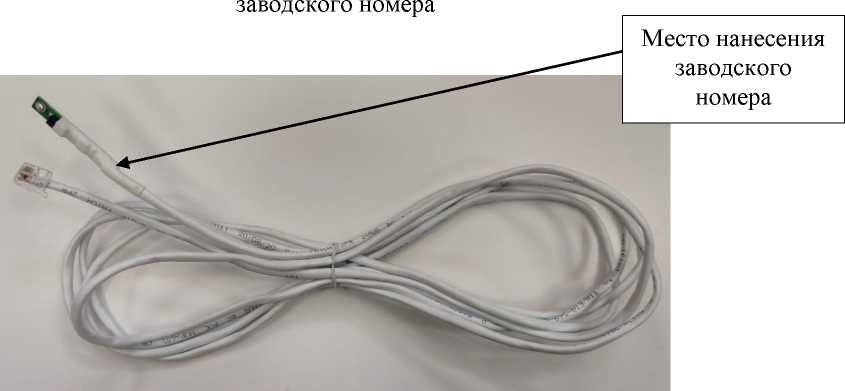

Рисунок 7 - Общий вид датчика температуры и влажности T/RHS2 с указанием места нанесения заводского номера

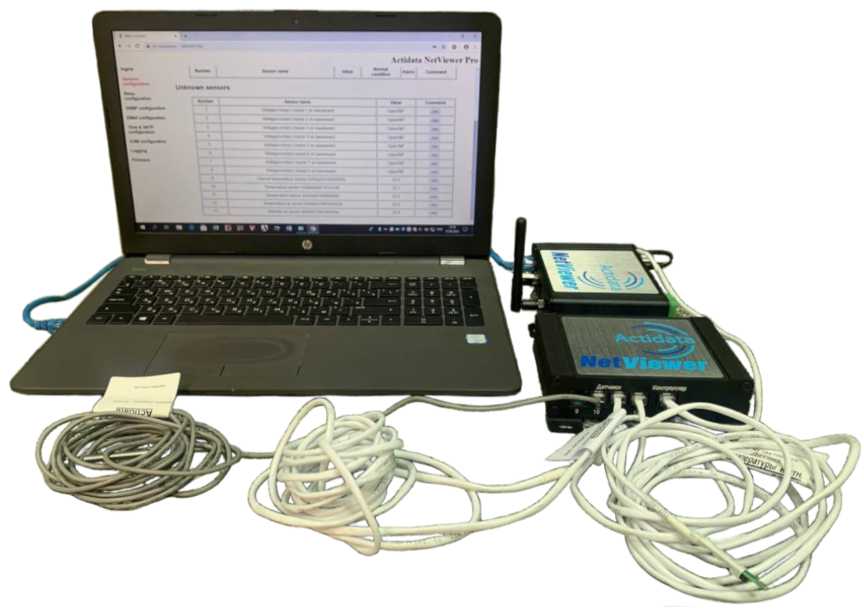

Рисунок 8 - Общий вид системы мониторинга температуры и влажности Actidata 1

Заводские номера контроллера ActidataNV и усилителя-разветвителя SPL-A в виде цифрового обозначения наносятся на наклейки, прикрепляемые на тыльную (нижнюю) сторону корпуса приборов. Заводские номера датчиков температуры TS1, TS2, а также датчика температуры и влажности T/RHS2 в виде цифрового обозначения, состоящего из арабский цифр, наносятся на маркировочные наклейки, прикрепляемые к кабелю датчиков.

Конструкция контроллера и усилителя-разветвителя позволяет (при необходимости) нанести на них знак поверки. Пломбирование контроллера и усилителя-разветвителя не предусмотрено. Конструкция датчиков не предусматривает нанесения на них знака поверки. Пломбирование датчиков не предусмотрено.

Заводской номер системы наносится в паспорт системы типографским способом.

Таблица 4- Комплектность

Наименование	Обозначение	Кол-во	Примечание
Система мониторинга температуры и влажности Actidata 1, в составе:
Контроллер	ActidataNV	1 шт.	-
У силитель-разветвитель	SPL-A	1 шт.	-
Датчик	TS1	от 1 до 30 шт.	Количество - в соответствии с заказом
Датчик	TS2	от 1 до 30 шт.
Датчик	T/RHS2	от 1 до 15 шт.
Внешний адаптер	-	1 шт.	Покупное изделие
Руководство по эксплуатации (на систему)	26.51.51-8413-01-2023 РЭ	1 экз.	На бумажном или электронном носителях
Паспорт (на систему)	26.51.51-8413-01-2023 ПС	1 экз.	На бумажном или электронном носителях

Метрологические и основные технические характеристики систем мониторинга температуры и влажности Actidata 1 приведены в таблицах 2- 3.

Таблица 2 - Метрологические характеристики

Значение

Наименование характеристики

Диапазон измерений температуры, °С:

- датчик TS1
- датчик TS2
- датчик T/RHS2_________________________________________

Пределы допускаемой абсолютной погрешности канала измерений температуры, °С:

- датчик TS1
- датчик TS2
- в диапазоне от -10 до +80 °С включ.
- в диапазоне от -20 до -10 °С не включ. и св.+80 до +100 °С
- датчик T/RHS2_______________________________________

Диапазон измерений относительной влажности, %

- датчик T/RHS2_________________________________________

Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающей среды от +5 до +60 °С), %

- датчик T/RHS2:

- в диапазоне от 30 до 80 % включ.

от 0 до +60 от -20 до +100

от 0 до +60

±0,5

±1,0

±2,0

от 5 до 95

±3,5 (при температуре от +15 до +40 °С включ.); ±4,0 (при температуре от +5 до +15 °С не включ. и св. +40 до +60 °С)

- в диапазоне от 5 до 30 % не включ. и св. 80 до 95 %

±4,0 (при температуре от +15 до +40 °С включ.); ±5,0 (при температуре от +5 до +15 °С не включ. и

св. +40 до +60 °С)

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диапазон показаний относительной влажности, % - датчик T/RHS2	от 0 до 100
Разрешающая способность: - измерения температуры, °С	0,1
- измерения относительной влажности, %	0,1
Время опроса датчиков, с (устанавливается программным способом)	0,5; 10; 60
Количество одновременно подключаемых датчиков, шт.	от 1 до 30
Габаритные размеры компонентов системы, мм, не более: - контроллер ActidataNV	140x100x40
- усилитель-разветвитель SPL-A	140x100x40

Наименование характеристики	Значение
- датчик TS1	30x7x6
- датчик TS2	50x06
- датчик T/RHS2	43x7x4
Длина кабеля датчиков, мм	от 3000 до 30000
Масса компонентов системы, г, не более:
- контроллер ActidataNV	450
- усилитель-разветвитель SPL-A	450
- датчик TS1	60
- датчик TS2	60
- датчик T/RHS2	60
Напряжение питания, В:
- контроллер ActidataNV	от 12 до 48
	(через внешний адаптер
	питания с номинальным
	входным напряжением 220 В,
	50/60 Гц или РоЕ)
- усилитель-разветвитель SPL-A; датчик TS1; датчик TS2;	5
датчик T/RHS2	(по шине от контроллера)
Поддерживаемые интерфейсы:
- GSM	900 МГц; 1800 МГц¹⁾
- UMTS	2000 МГц¹⁾
- Ethernet	10 Мбит/с²⁾
- Fast Ethernet	100 Мбит/с³⁾
- RS-232	от +5 до +15 В, от -5 до -15 В
Условия эксплуатации:
- температура окружающего воздуха, °С	от 0 до +65
- относительная влажность воздуха (при температуре
окружающего воздуха+25 °С), %, не более	90 (без конденсации влаги)
Показатели надежности:
- средняя наработка до отказа, ч, не менее	10 000
- средний срок службы, лет, не менее	5
Примечания:
¹⁾ По требованию Заказчика
²⁾ Для соединения с сетевыми устройствами LAN, WAN	с поддержкой режимов работы
10BASE-T (2 витые пары категории 5)
³⁾ Для соединения с сетевыми устройствами LAN, WAN	с поддержкой режимов работы
10BASE-TX (2 витые пары категории 5)

Техническая поддержка
