Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, который с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра. Чувствительным элементом манометров является трубчатая пружина.

Манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра. Корпуса манометров изготавливаются из нержавеющей стали, с радиальным и осевым расположением штуцеров. По заказу манометры могут быть изготовлены в корпусе диаметром: 60; 100; 150 мм. (радиальное расположение штуцеров), 63; 103; 153 мм. (осевое расположение штуцеров). В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости манометров.

Манометры общетехнические Y изготавливаются в двух модификациях. Заполненные демпфирующей жидкостью и без заполнения демпфирующей жидкостью.

Структура условного обозначения манометров при заказе:

Манометры общетехнические Y-[X1] [X2]-[X3] [X4]/ [X5] где:

-[X1] - диаметр корпуса радиальное расположение штуцеров (60; 100; 150)

• - диаметр корпуса осевое расположение штуцеров (63; 103; 153);

-[X2] - нержавеющая сталь (В);

-[X3] - антикоррозийный корпус (F);

-[X4] - виброустойчивый корпус (Z);

-[X3 X4] - заполнен демпфирующей жидкостью (FZ);

-[X5] - фланцевая диафрагма (MF);

• - резьбовая диафрагма (ML);

• - блок клапанов (JPJ);

• - конденсаторное кольцо (JPF);

• - демпфер (ZN);

• - устройство защиты от перегрузок (GZL).

Пример заказа:

Манометр без заполнения демпфирующей жидкостью:

Y-60BF, Y-100BF, Y-150BF - радиальное расположение штуцеров,

Y-63BF, Y-103BF, Y-153BF - осевое расположение штуцеров.

Манометр заполнен демпфирующей жидкостью:

Y-60BFZ, Y-I00BFZ, Y-150BFZ - радиальное расположение штуцеров, Y-63BFZ, Y-103BFZ, Y-153BFZ - осевое расположение штуцеров.

Манометр с радиальным расположением штуцеров с фланцевой диафрагмой:

Y-60BFZ/MF, Y-100BFZ/MF, Y-150BFZ/MF; манометр с осевым расположением штуцеров с фланцевой диафрагмой:

Y-63BFZ/MF, Y-103BFZ/MF, Y-153BFZ/MF.

Манометр с радиальным расположением штуцеров с резьбовой диафрагмой:

Y-60BFZ/ML, Y-100BFZ/ML, Y-150BFZ/ML;

манометр с осевым расположением штуцеров с резьбовой диафрагмой:

Y-63BFZ/ML, Y-103BFZ/ML, Y-153BFZ/ML.

Манометр с радиальным расположением штуцеров с блоком клапанов:

Y-60BFZ/JPJ, Y-100BFZ/JPJ, Y-150BFZ/JPJ; манометр с осевым расположением штуцеров с блоком клапанов:

Y-63BFZ/JPJ, Y-103BFZ/JPJ, Y-153BFZ/JPJ.

Манометр с радиальным расположением штуцеров с конденсаторным кольцом:

Y-60BFZ/JPF, Y-100BFZ/JPF, Y-150BFZ/JPF; манометр с осевым расположением штуцеров с конденсаторным кольцом:

Y-63BFZ/JPF, Y-103BFZ/JPF, Y-153BFZ/JPF.

Манометр с радиальным расположением штуцеров с демпфером:

Y-60BFZ/ZN, Y-100BFZ/ZN, Y-150BFZ/ZN; манометр с осевым расположением штуцеров с демпфером:

Y-63BFZ/ZN, Y-103BFZ/ZN, Y-153BFZ/ZN.

Манометр с радиальным расположением штуцеров с устройством защиты от перегрузок:

Y-60BFZ/GZL, Y-100BFZ/GZL, Y-150BFZ/GZL;

манометр с осевым расположением штуцеров с устройством защиты от перегрузок:

Y-63BFZ/GZL, Y-103BFZ/GZL, Y-153BFZ/GZL.

Пломбирование манометров не предусмотрено.

Нанесение знака поверки на манометры не предусмотрено.

Заводской номер, в виде буквенно-цифрового обозначения, нанесен на циферблат манометра и (или) на табличку присоединенную к корпусу манометра типографским способом.

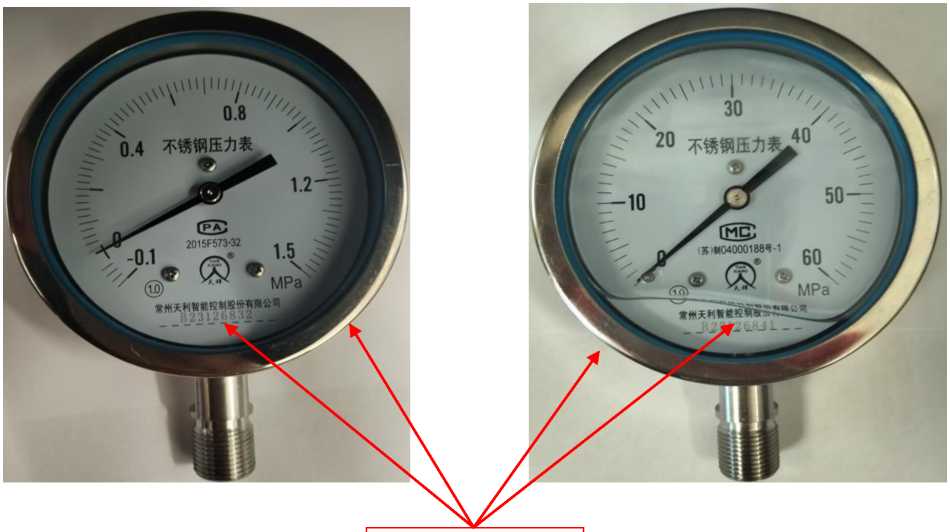

Внешний вид манометров и место нанесения заводского номера представлены на рисунке I.

Место нанесения заводского номера

Рисунок 1 - Внешний вид манометров и место нанесения заводского номера

приведена в таблице 3

Таблица 3 - Комплектность средств измерений

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.

Таблица 1 -

Таблица 2 - Основные технические характеристики
