Номер по Госреестру СИ: 92194-24
92194-24 Нагрузки электронные программируемые
(АТН)
Назначение средства измерений:
Нагрузки электронные программируемые АТН (далее - нагрузки) предназначены для установки/измерений напряжения и силы постоянного тока, электрической мощности постоянного тока и установки электрического сопротивления.
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 1
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 2
Внешний вид.
Нагрузки электронные программируемые

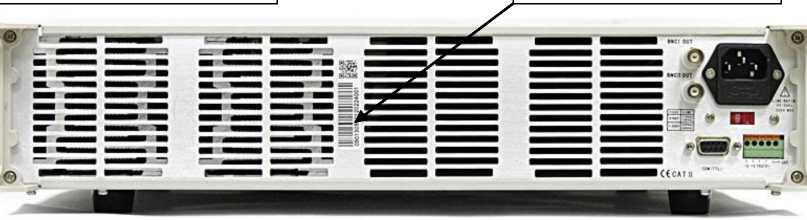

Рисунок № 3
Внешний вид.
Нагрузки электронные программируемые

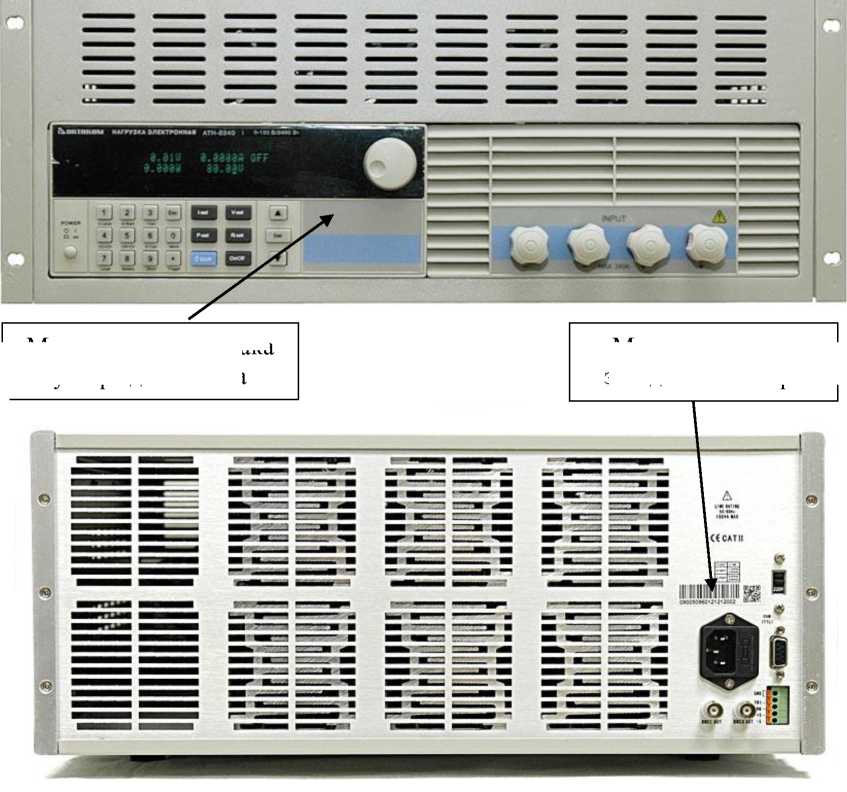

Рисунок № 4
Внешний вид.
Нагрузки электронные программируемые

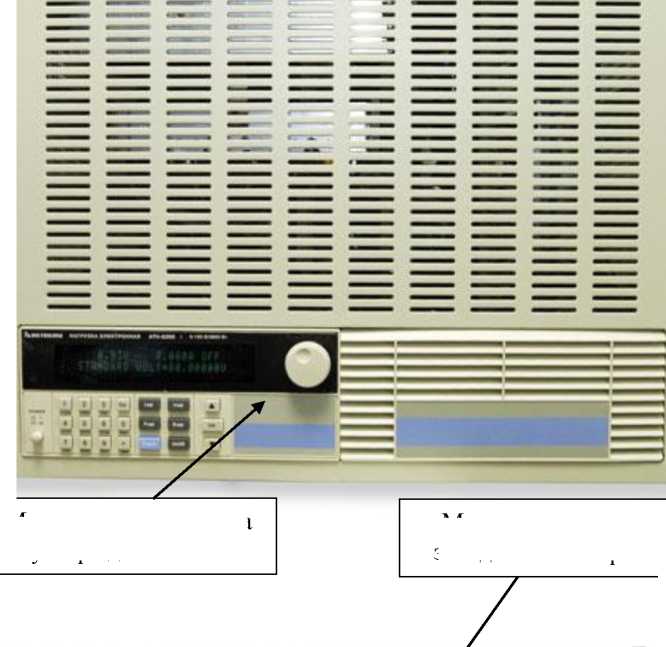

Рисунок № 5
Внешний вид.
Нагрузки электронные программируемые

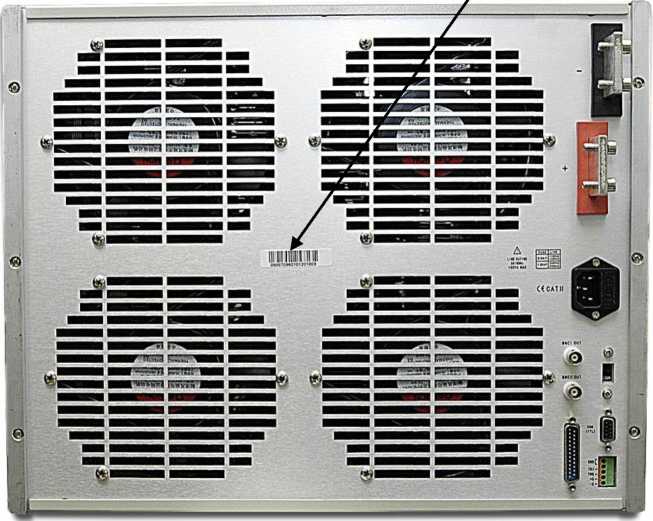

Рисунок № 6
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 7
Общие сведения
Дата публикации - 28.05.2024
Срок свидетельства - 27.05.2029
Номер записи - 194049
ID в реестре СИ - 1416566
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АТН-8030, АТН-8020, ATH-8060, ATH-8036, ATH-8030,
Производитель
Изготовитель - Maynuo Electronic Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Нагрузки электронные программируемые (АТН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Нагрузки электронные программируемые (АТН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ООО "ИРЗ" (RA.RU.312795) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Нагрузки электронные программируемые (АТН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок является встроенным.
Встроенное ПО является метрологически значимым и служит для управления режимами работы нагрузок.
Метрологические характеристики нагрузок нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО нагрузок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) для модификаций АТН-8020, ЛТП-8030, ЛТП-8036 |
V3.1 |
|
Номер версии (идентификационный номер ПО) для модификаций ЛТП-8060, ЛТП-8065, ЛТП-8120, ЛТП-8125, ЛТП-8180, ЛТП-8185, ЛТН-8240, ЛТП-8245. ЛТП-8360. ЛТП-8365, ЛТП-8366 |
V2.4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа «Паспорт. Руководство по эксплуатации» типографским способом и на корпус нагрузки любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Порядок работы» документа «Паспорт. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений«Нагрузки электронные программируемые АТН. Стандарт предприятия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательMaynuo Electronic Co., Ltd., Китай
Адрес: No.15, Fengji Ave, Yuhua District, Nanjing, Jiangsu, China 210041
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия нагрузок основан на формировании сопротивления нагрузки по программе или вручную путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
Нагрузки выпускаются в следующих модификациях: АТН-8020, АТН-8030, АТН-8036, АТН-8060, АТН-8065, АТН-8120, АТН-8125, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366, различающихся значениями пределов измеряемых величин, конструктивным исполнением.
В нагрузках предусмотрены следующие основные режимы работы:
- режим стабилизации силы постоянного тока (CC);
- режим стабилизации напряжения постоянного тока (CV);
- режим стабилизации сопротивления (CR);
- режим стабилизации мощности постоянного тока (CW).
Нагрузки позволяют производить измерения:
- силы постоянного тока;
- напряжения постоянного тока;
- мощности постоянного тока.
В нагрузках дополнительно предусмотрены: комбинированные и динамические режимы, плавный запуск, отложенный запуск, режим короткого замыкания и тест батарей.
Конструктивно нагрузки выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены кнопки управления и задания параметров и режимов работы, цифровая клавиатура, дисплей, ручка регулировки, кнопка включения, входные гнезда (кроме модификаций АТН-8360, АТН-8365, АТН-8366). На задней панели расположены разъем RS232, разъем для подключения сетевого шнура, переключатель величины напряжения питания, входные клеммы, шестиконтактный разъем для подключения источника сигнала синхронизации и внешнего вольтметра, аналоговые выходы BNC1-out и BNC2-out (кроме модификаций АТН-8020, АТН-8030. АТН-8036).
Заводской номер наносится на маркировочную наклейку на заднюю панель корпуса любым технологическим способом в виде цифрового кода.
Общий вид нагрузок с указанием места ограничения доступа к местам настройки (регулировки). места нанесения знака утверждения типа. места нанесения заводского номера представлен на рисунках 1-5. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка завода-изготовителя.
Место нанесения
Место нанесения знака
заводского номера
утверждения типа

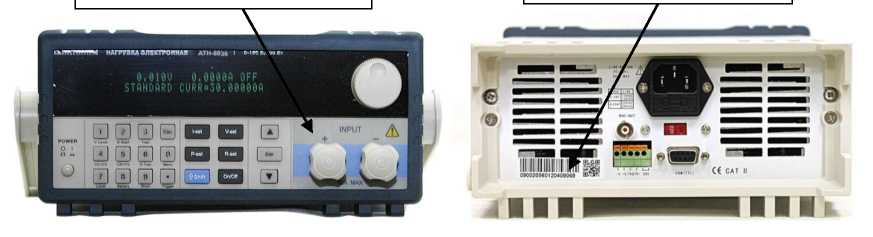

Рисунок 1 - Общий вид нагрузок модификаций ЛТН-8020. ЛТН-8030. ЛТН-8036 с указанием места нанесения знака утверждения типа. места нанесения заводского номера
Место нанесения
Место нанесения знака
заводского номера
утверждения типа

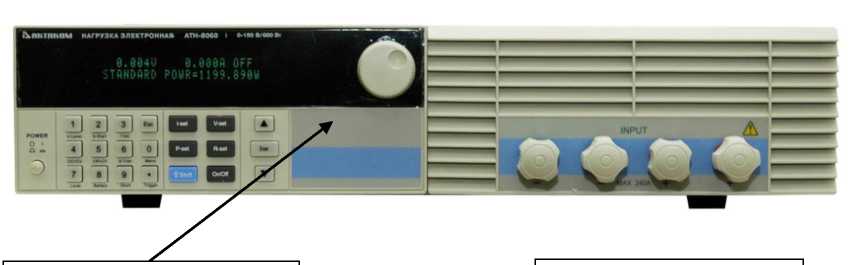

Рисунок 2 - Общий вид нагрузок модификаций АТН-8060,АТН-8065, ЛТП-8120. АТН-8125 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 3 - Общий вид нагрузок модификаций АТН-8180, АТН-8185, ЛТП-8240. АТН-8245 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
Рисунок 4 - Общий вид нагрузок модификаций АТН-8360, АТН-8365, ЛТП-8366 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

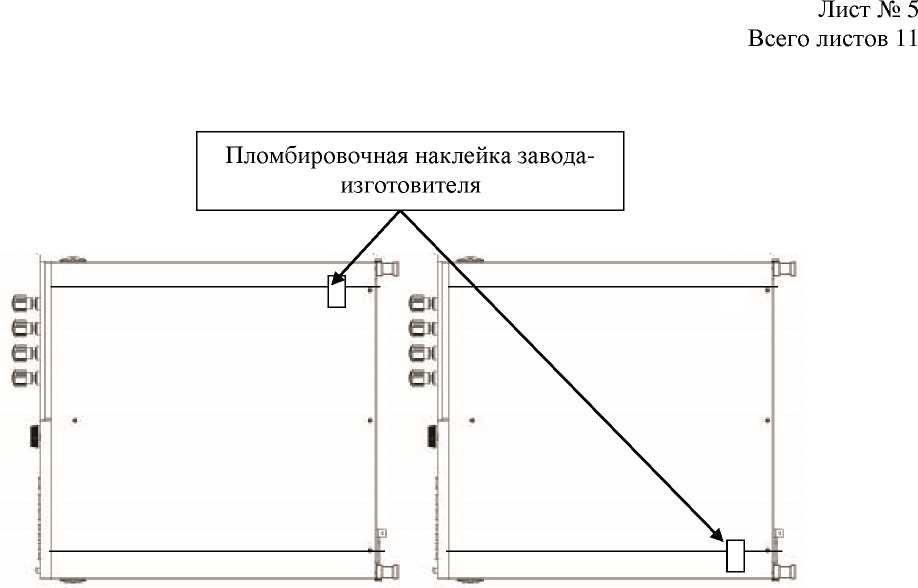

Рисунок 5 - Общий вид нагрузок с указанием места ограничения доступа к местам настройки (регулировки)
Таблица 2 - Метрологические характеристики нагрузок при работе в режиме стабилизации силы постоянного тока (СС)
|
Модификация |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, мА |
|
АТН-8020 |
от 0 до 30 |
±(0,0003^1уст + 15) |
|
АТН-8030 |
от 0 до 30 |
±(0,0003^1уст + 15) |
|
АТН-8036 |
от 0 до 15 |
±(0,0003^1уст + 7,5) |
|
АТН-8060 |
от 0 до 120 |
±(0,001-1уст + 60) |
|
АТН-8065 |
от 0 до 30 |
±(0,0003^1уст + 15) |
|
АТН-8120 |
от 0 до 240 |
±(0,015-1уст + 120) |
|
АТН-8125 |
от 0 до 60 |
±(0,0003^1уст + 30) |
|
АТН-8180 |
от 0 до 240 |
±(0,015-1уст + 120) |
|
АТН-8185 |
от 0 до 120 |
±(0,001-1уст + 60) |
|
АТН-8240 |
от 0 до 240 |
±(0,015-1уст + 120) |
|
АТН-8245 |
от 0 до 120 |
±(0,001-1уст + 60) |
|
АТН-8360 |
от 0 до 240 |
±(0,015-1уст + 120) |
|
АТН-8365 |
от 0 до 120 |
±(0,001-1уст + 60) |
|
АТН-8366 |
от 0 до 480 |
±(0,015-1уст + 480) |
|
Примечание - 1уст - значение силы постоянного тока, установленное на нагрузке, мА | ||
Таблица 3 - Метрологические характеристики нагрузок при работе в режиме стабилизации напряжения постоянного тока (CV)
|
Модификация |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, мВ |
|
АТН-8020 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
АТН-8030 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
АТН-8036 |
от 0,1 до 500,0 |
±(0,0003^иуст + 250) |
|
АТН-8060 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
АТН-8065 |
от 0,1 до 500,0 |
±(0,0003^иуст + 250) |
|
АТН-8120 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
АТН-8125 |
от 0,1 до 500,0 |
±(0,0003^иуст + 250) |
|
АТН-8180 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
АТН-8185 |
от 0,1 до 500,0 |
±(0,0003^иуст + 250) |
|
АТН-8240 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
АТН-8245 |
от 0,1 до 500,0 |
±(0,0003^иуст + 250) |
|
АТН-8360 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
АТН-8365 |
от 0,1 до 500,0 |
±(0,0003^иуст + 250) |
|
АТН-8366 |
от 0,1 до 150,0 |
±(0,0003^иуст + 30) |
|
Примечание - иуст - значение напряжения постоянного тока, установленное на нагрузке, мВ | ||
Таблица 4 - Метрологические характеристики нагрузок при работе в режиме стабилизации
|
Диапазон установки электрического сопротивления, Ом* |
Пределы допускаемой абсолютной погрешности установки электрического сопротивления, Ом |
|
от 100,000 до 999,999 |
Для всех модификаций (кроме модификации АТН-8366): ±(0,001•Rуст + 10) Для модификации АТН-8366: ±(0,002•Rуст + 15) |
|
Примечания: Rуст - значение электрического сопротивления, установленное на нагрузке, Ом. * - диапазоны показаний: от 0,03 до 99,99 Ом; от 1000,00 до 9999,99 Ом. | |
Таблица 5 - Метрологические характеристики нагрузок при работе в режиме стабилизации электрической мощности постоянного тока (CW)
|
Модификация |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, мВт |
|
АТН-8020 |
от 20 до 200 |
±(0,001-Руст + 200) |
|
АТН-8030 |
от 30 до 300 |
±(0,001-Руст + 300) |
|
АТН-8036 | ||
|
АТН-8060 |
от 60 до 600 |
±(0,001-Руст + 600) |
|
АТН-8065 | ||
|
АТН-8120 |
от 120 до 1200 |
±(0,001-Руст + 1200) |
|
АТН-8125 | ||
|
АТН-8180 |
от 180 до 1800 |
±(0,001-Руст + 1800) |
|
АТН-8185 | ||
|
АТН-8240 |
от 240 до 2400 |
±(0,001-Руст + 2400) |
|
АТН-8245 | ||
|
АТН-8360 |
от 360 до 3600 |
±(0,001-Руст + 3600) |
|
АТН-8365 | ||
|
АТН-8366 |
±(0,002^Руст + 5400) | |
|
Примечание - Руст - значение мощности постоянного тока, установленное на нагрузке, мВт | ||
Таблица 6
силы постоянного тока
|
Модификация |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
|
АТН-8020 |
от 0 до 30 |
±(0,0003^1изм + 24) |
|
АТН-8030 |
от 0 до 30 |
±(0,0003^1изм + 24) |
|
АТН-8036 |
от 0 до 15 |
±(0,0003^1изм + 12) |
|
АТН-8060 |
от 0 до 120 |
±(0,001-1изм + 96) |
|
АТН-8065 |
от 0 до 30 |
±(0,0003^1изм + 24) |
|
АТН-8120 |
от 0 до 240 |
±(0,015-1изм + 240) |
|
АТН-8125 |
от 0 до 60 |
±(0,0003^1изм + 48) |
|
АТН-8180 |
от 0 до 240 |
±(0,015-1изм + 120) |
|
АТН-8185 |
от 0 до 120 |
±(0,001-1изм + 60) |
|
АТН-8240 |
от 0 до 240 |
±(0,015-1изм + 120) |
|
АТН-8245 |
от 0 до 120 |
±(0,001-1изм + 60) |
|
АТН-8360 |
от 0 до 240 |
±(0,015-1изм + 192) |
|
АТН-8365 |
от 0 до 120 |
±(0,001-1изм + 96) |
|
АТН-8366 |
от 0 до 480 |
±(0,015-1изм + 960) |
|
Примечание - 1изм - измеренное значение силы постоянного тока, мА | ||
Таблица 7 - Метрологические характеристики нагрузок при измерении напряжения постоянного тока
|
Модификация |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ |
|
АТН-8020 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
АТН-8030 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
АТН-8036 |
от 0,1 до 500,0 |
±(0,00015^иизм + 250) |
|
АТН-8060 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
АТН-8065 |
от 0,1 до 500,0 |
±(0,00015^иизм + 250) |
|
АТН-8120 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
АТН-8125 |
от 0,1 до 500,0 |
±(0,00015^иизм + 250) |
|
АТН-8180 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
АТН-8185 |
от 0,1 до 500,0 |
±(0,00015^иизм + 250) |
|
АТН-8240 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
АТН-8245 |
от 0,1 до 500,0 |
±(0,00015^иизм + 250) |
|
АТН-8360 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
АТН-8365 |
от 0,1 до 500,0 |
±(0,00015^иизм + 250) |
|
АТН-8366 |
от 0,1 до 150,0 |
±(0,00015^иизм + 45) |
|
Примечание - иизм - измеренное значение напряжения постоянного тока, мВ | ||
Таблица 8 - Метрологические характеристики нагрузок при измерении электрической мощности постоянного тока
|
Модификация |
Диапазон измерений электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности постоянного тока, мВт |
|
АТН-8020 |
от 20 до 200 |
±(0,001-Ризм + 200) |
|
АТН-8030 |
от 30 до 300 |
±(0,001-Ризм + 300) |
|
АТН-8036 | ||
|
АТН-8060 |
от 60 до 600 |
±(0,001-Ризм + 600) |
|
АТН-8065 | ||
|
АТН-8120 |
от 120 до 1200 |
±(0,001-Ризм + 1200) |
|
АТН-8125 | ||
|
АТН-8180 |
от 180 до 1800 |
±(0,001-Ризм + 1800) |
|
АТН-8185 | ||
|
АТН-8240 |
от 240 до 2400 |
±(0,001-Ризм + 2400) |
|
АТН-8245 | ||
|
АТН-8360 |
от 360 до 3600 |
±(0,001-Руст + 3600) |
|
АТН-8365 | ||
|
АТН-8366 |
±(0,002^Руст + 5400) | |
|
Примечание - Ризм - измеренное значение электрической мощности постоянного тока, мВт | ||
Таблица 9 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В |
220 |
|
- номинальная частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Габаритные размеры (длина^ширина^высота) для модификаций, мм, не более: - АТН-8020, АТН-8030, АТН-8036; |
365x214x108 |
|
- АТН-8060, АТН-8065, АТН-8120, АТН-8125; |
453,5x428,0x103,5 |
|
- АТН-8180, АТН-8185, АТН-8240, АТН-8245; |
453,5x428,0x207,0 |
|
- АТН-8360, АТН-8365, АТН-8366 |
575x465x355 |
|
Масса для модификаций, кг, не более: - АТН-8020, АТН-8030, АТН-8036; |
3,5 |
|
- АТН-8060, АТН-8065, АТН-8120, АТН-8125; |
17,6 |
|
- АТН-8180, АТН-8185, АТН-8240, АТН-8245; |
31,6 |
|
- АТН-8360, АТН-8365, АТН-8366 |
70 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до 40 |
|
- относительная влажность при температуре +25 °С, % |
до 90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
