Наименование

Обозначение

Количество, шт./экз.

Установка мониторинга и защиты

HZD

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Измерительный модуль

Первичный измерительный преобразователь

Канал измерений частоты вращения

8500B-JX92

тахометры SZCB-01, SZCB-01i, SZCB-02N,

8500B-ZS80

SZCB-02P, SZCB-03;

8500B-ZS800

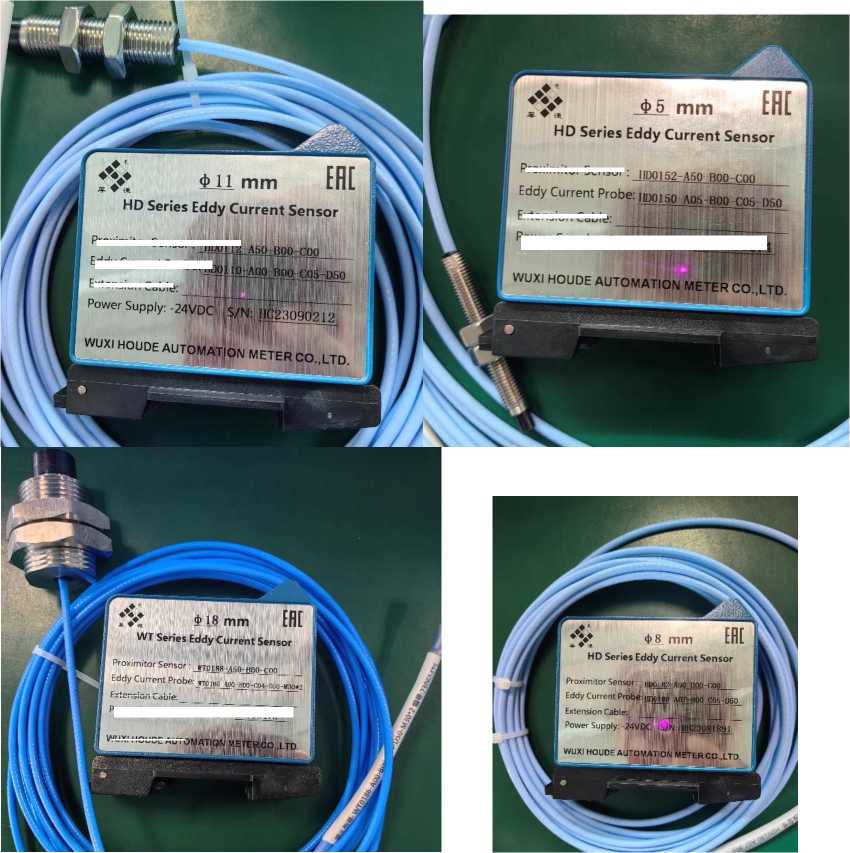

преобразователи вихретоковые;

8500B-ZS802

допускается отсутствие в составе первичного

8500B-ZS81 8500B-RSDC 8500D-CS 8500D-JX 8500D-RSDC 8500D-ZS/JX 8500F-ZS 8500F-FZS 8500F-JX

измерительного преобразователя;

Канал измерений относительной вибрации

8500B-ZD832

нормирован без первичных измерительных

8500B-PX90 8500B-WY811 8500B-WY812 8500B-WY821 8500B-WY822 8500D-WY/PX 8500D-WY/ZZD 8500D-ZZD 8500F-BD 8500F-WY 8500F-ZZD 8500F-PX

преобразователей

Канал измерений абсолютной вибрации

8500B-ZD842

акселерометры HD-YD-226, HD-YD-226i,

8500B-ZD852

HD-YD-021;

8500D-ZD

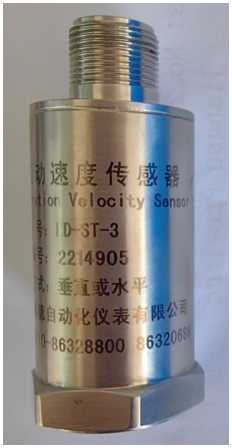

велосиметры HD-ST-2, HD-ST-3, HD-ST-3FB,

8500D-ZG

8500F-ZD

8500F-ZG

8500F-ZV

HD-ST-6, HD-ST-2i

Канал измерений линейного перемещения

8500B-XC861

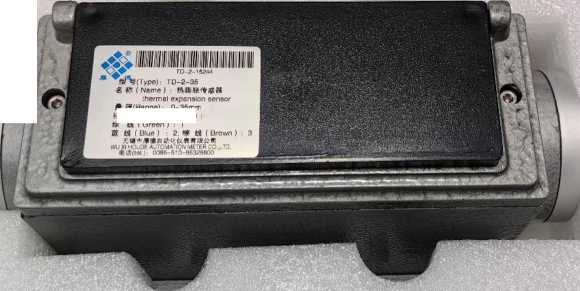

датчики теплового расширения TD-2;

8500B-XC862

8500B-XC871

8500B-XC872

8500B-XC972 8500B-XC881 8500B-XC882 8500D-XC

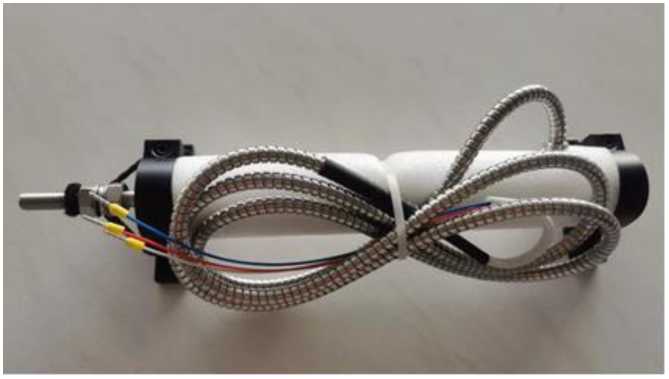

преобразователи перемещения HTD

Измерительный модуль

Первичный измерительный преобразователь

Канал измерений температуры

8500B-WD892

8500D-WD 8500D-WD12

8500F-WD

нормирован без первичных измерительных преобразователей

Канал измерений силы постоянного тока

8500B-SX91

8500B-SX912

8500D-SX

8500F-SX

нормирован без первичных измерительных преобразователей

Наименование характеристики

Значения

Канал измерений частоты вращения

Максимальный диапазон измерений частоты вращения, об/мин

от 1 до 60000

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±(1+0,001^N⁽¹⁾)

Максимальный диапазон измерений частоты, Гц

от 1 до 20000

Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц

±(1+0,0005^F⁽²⁾)

Канал измерений относительной вибрации

Диапазон измерений размаха виброперемещения, мкм

от 1 до 500

Диапазон рабочих частот, Гц

от 6 до 1000

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений виброперемещения на базовой частоте, %

±1

Неравномерность частотной характеристики в диапазоне рабочих частот, дБ

±3

Диапазон измерений относительного перемещения, мм

от -0,5 до 0,5

от -1 до 1

от -2 до 2

от -4 до 4

от -6 до 6

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений относительного перемещения, %

±1

Канал измерений абсолютной вибрации

Диапазон измерений амплитудного значения виброускорения, м/с²

от 1 до 490

от 1 до 98

Диапазон измерений СКЗ виброскорости, мм/c

от 1 до 50

от 1 до 20

от 1 до 10

Диапазон измерений размаха виброперемещения, мкм

от 1 до 500

Пределы допускаемой основной приведенной к диапазону измерений погрешности   измерений   виброускорения,   виброскорости   и

виброперемещения на базовой частоте, %

±10

Наименование характеристики

Значения

Диапазон рабочих частот, Гц:

• - виброускорение

• - виброскорость

• - виброперемещение

от 10 до 10000 от 10 до 1000 от 10 до 1000

Неравномерность частотной характеристики относительно базовой частоты, дБ

• - в диапазоне от 10 до 300 Гц

• - в диапазоне от 10 до 1000 Гц

±1,2

±3

Канал измерений линейного перемещения

Максимальный диапазон измерений перемещения с датчиком TD-2, мм

от 0 до 50

Максимальный    диапазон    измерений    перемещения    с

преобразователем HTD, мм

от 0 до 300

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений перемещения, %

±1

Канал измерений температуры

Максимальный диапазон измерений температуры при работе с термопреобразователями сопротивления с НСХ типа «Pt100» по ГОСТ 6651-2009, °С

от -200 до +600

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±4

Канал измерений силы постоянного тока

Диапазон измерений силы постоянного тока, мА

от 4 до 20

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, %

±1

Дополнительная погрешность измерений от изменений температуры окружающей среды от нормальных условий измерений в рабочих условиях эксплуатации для всех каналов измерений (кроме канала измерений температуры), %/^.

±0,05

Примечание:

• (1) - N - частота вращения, об/мин

• (2) - F - частота, Гц

Наименование характеристики

Значения

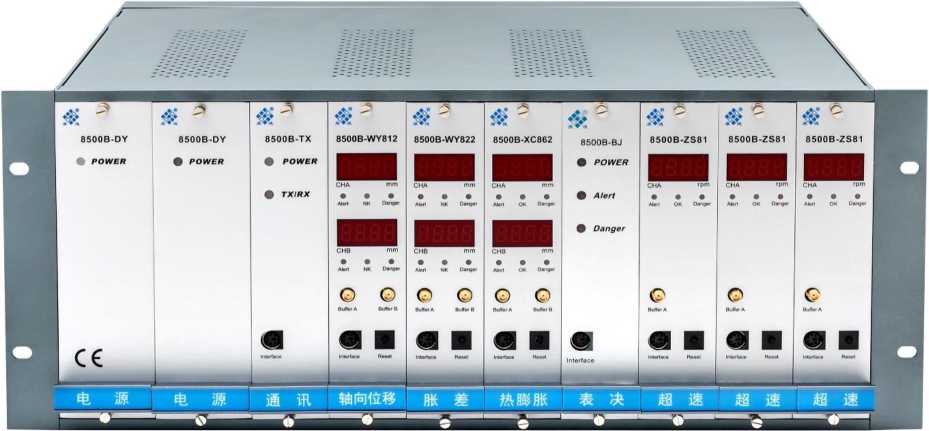

Габаритные размеры (длина^ширина^высота), мм, не более - установки HZD-8500B

610x200x290

- установки HZD-8500D

550x270x400

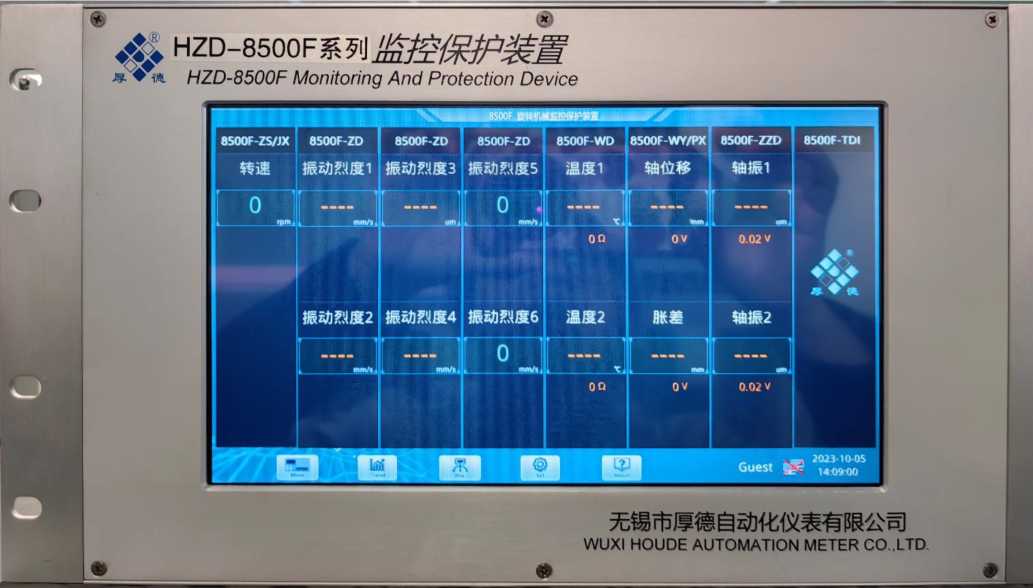

- установки HZD-8500F

370x200x220

- акселерометров HD-YD-226, HD-YD-226i, HD-YD-021

28x28x55

- велосиметров HD-ST-2, HD-ST-3, HD-ST-3FB, HD-ST-6, HD-ST-2i

38x38x120

- тахометров SZCB-01, SZCB-01i, SZCB-02N, SZCB-02P, SZCB-03

35x35x150

- датчика теплового расширения TD-2

350x150x180

- преобразователя перемещения HTD

700x100x90

Наименование характеристики

Значения

Масса, кг, не более

- установки HZD-8500B

12

- установки HZD-8500D

20

- установки HZD-8500F

8

- акселерометров HD-YD-226, HD-YD-226i, HD-YD-021

1,8

- велосиметров HD-ST-2, HD-ST-3, HD-ST-3FB, HD-ST-6, HD-ST-2i

1,8

- тахометров SZCB-01, SZCB-01i, SZCB-02N, SZCB-02P, SZCB-03

0,8

- датчика теплового расширения TD-2

2,5

- преобразователя перемещения HTD

2

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -25 до +65
