Номер по Госреестру СИ: 92255-24
92255-24 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-5000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-5000 (далее - резервуар) предназначен для измерений объема нефти, а также для её приема, хранения и отпуска.

Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1

Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Сахалин-1» (ООО «Сахалин-1»)
ИНН 6500006146
Юридический адрес: 693010, Сахалинская обл., г. Южно-Сахалинск, ул. Сахалинская, д. 4
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Сахалин-1» (ООО «Сахалин-1»)
ИНН 6500006146
Юридический адрес: 693010, Сахалинская обл., г. Южно-Сахалинск, ул. Сахалинская, д. 4
Принцип действия резервуара основан на заполнении его нефтью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, нанесен методом гравировки на маркировочную табличку резервуара (рисунок 1). Табличка крепится к стенке резервуара.
Резервуар РВС-5000 с заводским номером P1-ABJ63301 расположен на территории берегового комплекса подготовки нефти «Чайво» по адресу: Сахалинская область, Ногликский район.
Общий вид резервуара РВС-5000 приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
API STANDARD 620
APPENDIX
ПРИЛОЖЕНИЕ
EDI11DN
РЕДАКЦИЯ
NOM.DIAHETER.m
НОМ.ДИАМЕТР.м
NDM.EAPAEITY.cub.ni
НОМ.ЕМКОЕТЬ.куб.м
DESIGN SPEEIEIE GRAVITY
РАСч.01нас.пло1н'
OESIGN PRESSURE IkPal
РАЕЧ.ДА0ЛЕНИЕ IkOqI
PUREHASER'S TANK NO.
НОМЕР РЕЗЕРВУАРА
11ENTH,02.2002
10,01 02.2002
И9.000
1Жо
YEAR EOMPLETlS ГОД СДАЧИ ADDENDUM NO. НОМЕРА РЕВИЗИЙ NOMINAL HEIGHT.ni НОМ.ВЫЕОТА.м DESIGN LIQUID LEVEL, ПРОЕКТ.ЧР.ПРОД..* MAX.TEST LEVEL
I P1-ABJ635(n 1
MAKE. yP. ПРИ ЛЕПЫТ. DESIGN METAL TEMP. РАСЧ.ТЕМП.МЕТАЛЛА MAX OPERATING TEMP. МАКС.РАБ.ТЕМПЕР. -PARTIAL STRESS RELIEF ТЕРМООБРАБОТКА
MANUEAETURER'S SERIAL NO 2392B 1
НОМЕР ИЗГОТОВИТЕЛЯ .

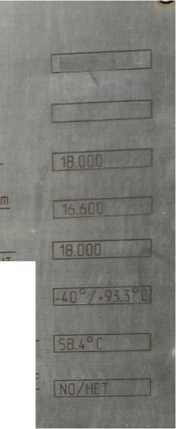

Рисунок 1 - Маркировочная табличка

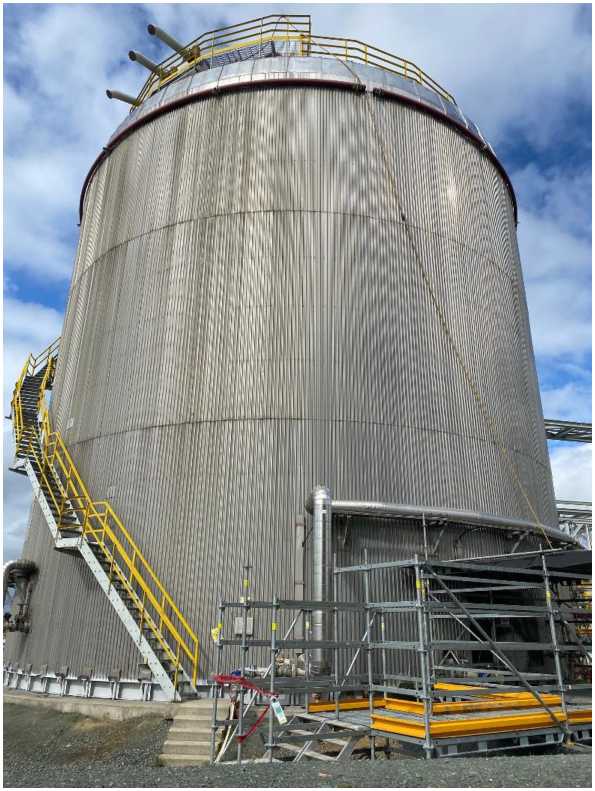

Рисунок 2 - Общий вид резервуара РВС-5000
Пломбирование резервуара РВС-5000 не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический теплоизолированный |
РВС-5000 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (электронно-оптический метод), % |
±0,10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,20 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -55 до +40 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
