Сведения о средстве измерений: 92270-24 Системы лазерные для центровки валов

Номер по Госреестру СИ: 92270-24
92270-24 Системы лазерные для центровки валов
(ACOEM)

сертификация программного обеспечения
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 1
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 2
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 3
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 4
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 5
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 6
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 7
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 7

Общие сведения

Дата публикации - 06.06.2024
Срок свидетельства - 04.06.2029
Номер записи - 194120
ID в реестре СИ - 1416794
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Поверка, NXA Ultimate, NXA Pro, NXA Geo Basic, M9 и S9, Fixturlaser NXA Pro, Fixturlaser NXA Geo, ACOEM,

Производитель

Изготовитель - ACOEM AB
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 18
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1363 от 2024.06.04 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Системы лазерные для центровки валов (ACOEM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ACOEM AB

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92270-24
04.06.2029
Системы лазерные для центровки валов, ACOEM
ACOEM AB (ШВЕЦИЯ )
ОТ
МП
1 год

Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.

В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.

Бесплатный

Кто поверяет Системы лазерные для центровки валов (ACOEM)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЛИПЕЦКИЙ ЦСМ"
(RA.RU.311476)
РСТ
  • ACOEM
  • Поверка
  • NXA Geo Basic
  • NXA Ultimate
  • NXA Pro
  • Fixturlaser NXA Geo
  • Fixturlaser NXA Ultimate
  • Fixturlaser NXA Pro
  • 46 21 44 2 0 45 44 1
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • M9 и S9
  • 4 4 0 4 0 4 0 4

    Стоимость поверки Системы лазерные для центровки валов (ACOEM)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы оснащаются программным обеспечением (далее - ПО): ПО Shaft Alignment для дисплейных блоков с ОС Android или ПО Fixturlaser NXA для специализированного дисплейного блока.

    ПО применяются для сбора, обработки и анализа измерительной информации.

    ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

    Уровень защиты ПО «низкий» в соответствии с Р.50.2.077-2014.

    обеспечения

    Таблица 1-

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Shaft Alignment

    Fixturlaser NXA

    Номер версии (идентификационный номер) ПО

    Не ниже 3.0

    Не ниже 4.3.2

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Методы измерений» документа «Системы лазерные для центровки валов ACOEM. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема

    Правообладатель

    ACOEM AB, Швеция.

    Адрес: Ostergardsgatan 9, SE-431 53 Molndal, Sweden.

    Изготовитель

    ACOEM AB, Швеция.
    Адрес: Ostergardsgatan 9, SE-431 53 Molndal, Sweden.

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийское научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел.: +7 495 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    ACOEM AB, Швеция.
    Адрес: Ostergardsgatan 9, SE-431 53 Molndal, Sweden.

    Принцип действия систем основан на фотоэлектрической индикации лазерного луча, формируемого лазерным излучением, с помощью светочувствительного фотоприемника при смещении блоков измерительных относительно начального положения. Измеренные данные передаются в программу на планшетном компьютере, в которой проходит обработка данных и отображение результатов измерений.

    Системы состоят из двух измерительных блоков и дисплейного блока, представленного в виде специализированного устройства или планшетного компьютера с операционной системой Android. Измерительный блок (далее - блок) состоит из трансмиттера лазерного излучения и приёмника лазерного излучения.

    Системы выпускаются в четырех модификациях, отличающихся метрологическими и техническими характеристиками. Блоки в системах попарно: M8 и S8; M9 и S9; M10 и S10; M3 и S3.

    Дополнительно система может комплектоваться излучателями T110, T220, представляющие собой трансмиттеры лазерного излучения.

    Дополнительно система может комплектоваться приемником R2,

    между собой используются

    T111, T21 или

    состоящего из приёмника лазерного излучения. Приемник R2 работает в паре с одним из излучателей или с блоками M9 и S9.

    В блоках M9, S9 и приемнике R2 в качестве светочувствительного фотоприемника используется двух-координатный детектор 20х20 мм.

    В блоках M8, S8, M10, S10, M3 и S3 в качестве светочувствительного фотоприемника используется одно-координатный детектор 20 мм или 30 мм.

    Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на шильд блока Мх под надписью SER.NO.

    Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 1.

    Общий вид измерительных блоков, излучателей и приемника приведены на рисунках 2-

    Внешний вид. Системы лазерные для центровки валов (ACOEM), http://oei-analitika.ru

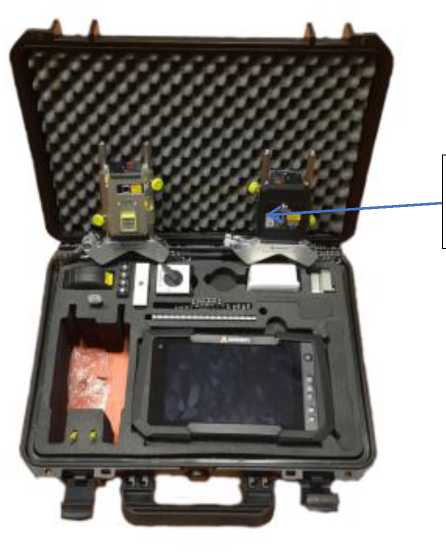

    Место нанесения заводского номера системы

    Рисунок 1 - Общий вид систем

    Внешний вид. Системы лазерные для центровки валов (ACOEM), http://oei-analitika.ru

    M8 и S8

    M9 и S9

    M10 и S10

    M3 и S3

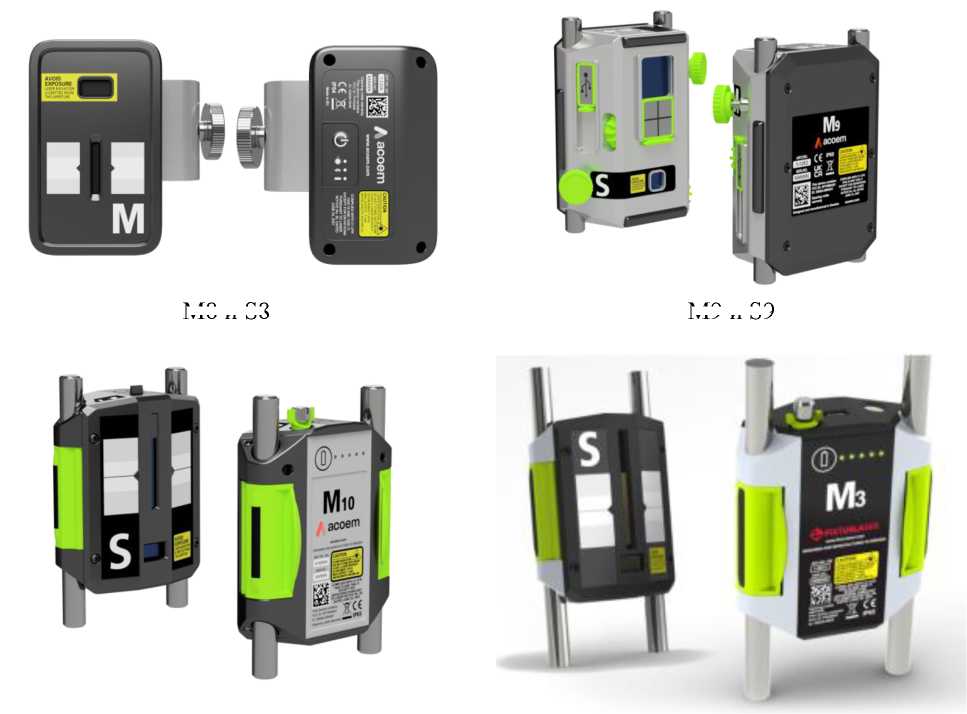

    Рисунок 2 - Общий вид измерительных блоков

    Внешний вид. Системы лазерные для центровки валов (ACOEM), http://oei-analitika.ru

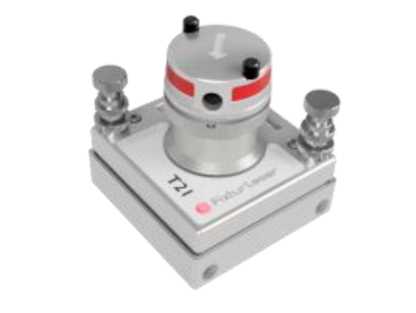

    T21

    Внешний вид. Системы лазерные для центровки валов (ACOEM), http://oei-analitika.ru
    Внешний вид. Системы лазерные для центровки валов (ACOEM), http://oei-analitika.ru

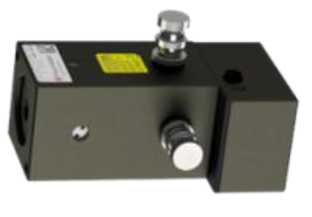

    T111

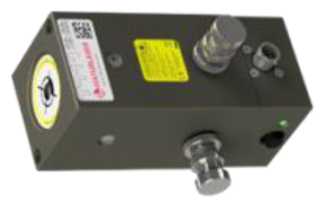

    T110

    Внешний вид. Системы лазерные для центровки валов (ACOEM), http://oei-analitika.ru

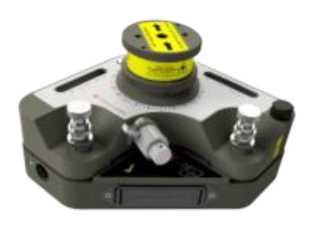

    T220

    Рисунок 3 - Общий вид излучателей

    Внешний вид. Системы лазерные для центровки валов (ACOEM), http://oei-analitika.ru

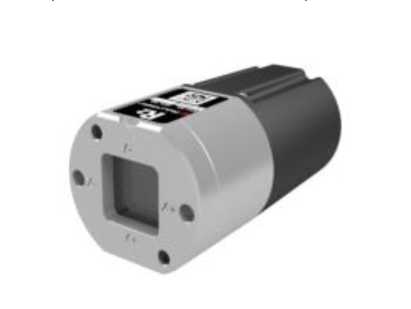

    Рисунок 4 - Общий вид приемника


    Таблица 6 - Комплектность

    Наименование

    Обозначение

    Количество

    Система лазерная для центровки валов*

    ACOEM

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    * модификация и комплектация в соответствии с заказом потребителя


    систем представлены в таблицах 2-5.

    Таблица 2 - Метрологические характеристики блоков и приемника

    Наименование характеристики

    Значение

    M8 и S8

    M3 и S3

    M10 и S10

    M9 и S9

    R2

    Диапазон измерений линейных перемещений, мм

    ±8

    ±12

    ±12

    ±8

    ±8

    Пределы допускаемой абсолютной погрешности, мм

    ±(0,01<L+0,01)*

    ±(0,003 •L+0,007)*

    ±(0,01<Ь+0,003)*

    Максимальное рабочее расстояние между блоками, м

    2

    10

    15

    20

    20

    Максимальное рабочее расстояние при использовании излучателей

    T110, T111 или T220, м

    -

    -

    -

    50

    50

    *Примечание: где L - измеряемое перемещение, мм

    Таблица 3 - Технические

    блоков и

    Наименование характеристики

    Значение

    M8 и S8

    M3 и S3   M10 и S10

    M9 и S9

    R2

    Тип фотоприёмника

    Линейный CCD

    Площадной PSD

    Количество осей измерения

    1

    2

    Размер приёмника, мм

    20

    30

    20x20

    Тип лазера

    Полупроводниковый лазерный диод

    нет

    Длина волны, нм

    635 - 680

    -

    Мощность лазера, не более, мВт

    1

    -

    Класс опасности лазера

    2 класс по ГОСТ IEC 60825-1-2013

    -

    Тип питания

    Встроенный литий - ионный перезаряжаемый аккумулятор

    Степень защиты от воздействия окружающей среды

    IP54

    IP65

    Наименование характеристики

    Значение

    M8 и S8

    M3 и S3

    M10 и S10

    M9 и S9

    R2

    Габаритные размеры блоков, мм, не более

    - ширина

    87

    74

    77

    77

    50

    - высота

    94

    100

    92

    92

    94

    - глубина

    37

    43

    33

    33

    44

    Масса блоков, г, не более

    222

    306

    212

    212

    306

    Таблица 4 - Технические характеристики излучателей

    Наименование характеристики

    Значение

    T21

    T220

    T110

    T111

    Тип лазера

    Полупроводниковый лазерный диод

    Длина волны, нм

    635 -

    680

    Мощность лазера, не более, мВт

    1

    Класс опасности лазера

    2 класс по ГОСТ IEC 60825-1-2013

    Тип питания

    2 элемента

    4 элемента

    2 элемента

    Сеть

    питания LR6

    питания

    питания LR6

    переменного тока

    (AA)

    LR6 (AA)

    (AA)

    110/230 В

    Степень защиты от

    воздействия окружающей

    IP40

    среды

    Габаритные размеры блоков, мм, не более

    - ширина

    100

    175

    60

    60

    - высота

    103

    175

    60

    60

    - глубина

    109

    115

    140

    140

    Масса излучателей, г, не более

    1150

    3500

    1100

    1030

    Таблица 5 - Условия

    систем

    Наименование характеристики

    Значение

    M9, S9, M10, S10, M3, S3 и R2

    M8, S8, T21, T220, T110 и T111

    Диапазон температуры окружающего воздуха, °С

    от -10 до +50

    от 0 до +50

    Относительная влажность воздуха, %, без конденсата

    от 10 до 90
