Номер по Госреестру СИ: 92271-24
92271-24 Трансформаторы тока встроенные
(LRBT)
Назначение средства измерений:
Трансформаторы тока встроенные LRBT (далее - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока встроенные
Рисунок № 1
Общие сведения
Дата публикации - 06.06.2024
Срок свидетельства - 04.06.2029
Номер записи - 194121
ID в реестре СИ - 1416795
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 16 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LRBT-52, LRBT-145,
Производитель
Изготовитель - Shandong Taikai High Voltage Switchgear Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 133
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1363 от 2024.06.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока встроенные (LRBT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Трансформаторы тока встроенные (LRBT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ООО "ЭНЕРГОТЕСТ" (1424) | 126 | 126 | 0 | 0 | 126 | 126 | 0 |
Стоимость поверки Трансформаторы тока встроенные (LRBT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Инструкция по применению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы тока измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока LRBT. Стандарт предприятия».
ПравообладательShandong Taikai High Voltage Switchgear Co., Ltd, Китай
Адрес: No. 1888, Longtan Road, High-tech Development Zone, Tai'an Shandong province, P.R. China
Телефон: +86 538-8518287 Факс:+86 538-8518288
Web-сайт: www.sdtaikai.com
Изготовитель
Shandong Taikai High Voltage Switchgear Co., Ltd, КитайАдрес: No. 1888, Longtan Road, High-tech Development Zone, Tai'an Shandong province, P.R. China
Телефон: +86 538-8518287 Факс:+86 538-8518288
Web-сайт: www.sdtaikai.com
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Правообладатель
Shandong Taikai High Voltage Switchgear Co., Ltd, КитайАдрес: No. 1888, Longtan Road, High-tech Development Zone, Tai'an Shandong province, P.R. China
Телефон: +86 538-8518287 Факс:+86 538-8518288
Web-сайт: www.sdtaikai.com
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки создает переменное магнитное поле, которое образует ток во вторичной обмотке, пропорциональный току в первичной обмотке.
Конструкция трансформаторов представляет собой тороидальный магнитопровод из электротехнической стали с равномерно намотанной на него вторичной обмоткой. Первичной обмоткой трансформаторов является токоведущий стержень, являющийся высоковольтным выводом бакового выключателя или комплексным распределительным устройством с элегазовой изоляцией (далее - КРУЭ). На каждом выводе может быть установлено до шести измерительных и/или защитных трансформаторов. Пломбирование трансформаторов не предусмотрено. Выводы трансформаторов подключены к клеммной колодке, расположенной в шкафу управления выключателя или КРУЭ, где осуществляется пломбировка крышки клеммой коробки.
Трансформаторы выпускаются в исполнениях LRBT-52, LRBT-145, LRBT-252, LRBT-363, LRBT-550, отличающихся габаритными размерами (диаметром).
Нанесение знака поверки на трансформаторы не предусмотрено. Заводской номер наносится на маркировочную табличку трансформаторов любым технологическим способом в виде цифрового кода.

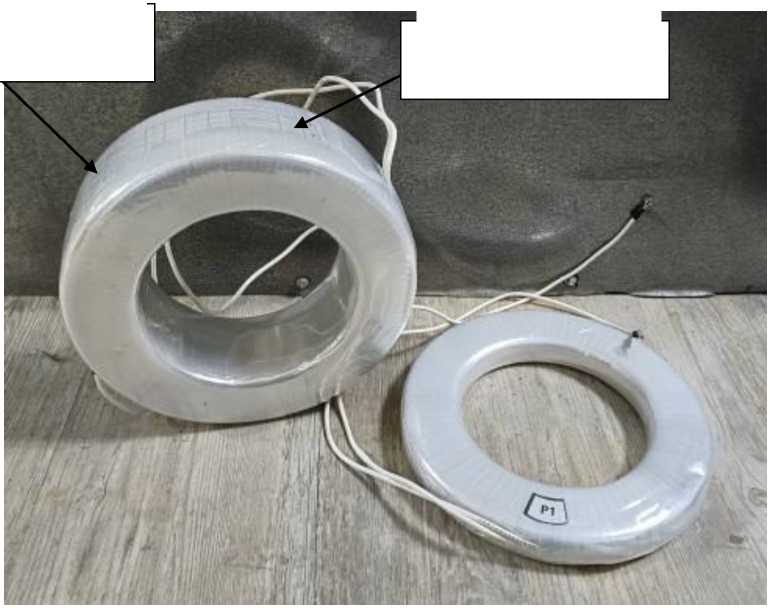

Общий вид трансформаторов с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
