Номер по Госреестру СИ: 92273-24
92273-24 Системы контроля температуры
(Прайм)
Назначение средства измерений:
Системы контроля температуры Прайм (далее - системы) предназначены для измерений температуры в элеваторно-складском хозяйстве, при складировании и хранении растительного сырья (зерна и продуктов его переработки) в комплекте с медными термопреобразователями сопротивления (в том числе установленных на термоподвесках), применяемыми в качестве первичных датчиков температуры.

Внешний вид.
Системы контроля температуры
Рисунок № 1

Внешний вид.
Системы контроля температуры
Рисунок № 2

Внешний вид.
Системы контроля температуры
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) систем состоит из ПО блока измерительного БИ-12 (записывается в энергонезависимое постоянное запоминающее устройство блоков на этапе производства и в процессе эксплуатации его изменение без специализированного оборудования невозможно) и из ПО верхнего уровня для управления работой блоков БИ-12, устанавливаемое в операционную систему Windows на ПК оператора.
ПО верхнего уровня осуществляет возможность визуального контроля измеряемых температур, формирование протоколов измерения, определяет порядок и скорость работы всех блоков системы, позволяет осуществлять накопление и архивацию полученных данных от блоков измерительных БИ-12, передаваемых/принимаемых по беспроводному каналу с помощью блока коммутации БК и модуля связи МС.
ПО блока измерительного БИ-12 является метрологически значимым. С его помощью осуществляется измерение значений термопреобразователей сопротивления, в том числе устанавливаемых на термоподвесках, с учетом сопротивления подводящих проводов и шумовой картины в месте монтажа блока. Также ПО блока позволяет работать в режимах интеллектуального обмена данными, определять текущее состояние блоков («измерение», «готов к работе», «результат готов», «маркирован», «блокирован», «неисправен», «ошибка данных» и т.д.) для самоорганизации рабочего процесса с минимальными затратами времени и энергоресурсов в совокупности с возможностью самодиагностики в режиме реального времени.
Расчет температуры производится ПО верхнего уровня в соответствии с номинальными статическими характеристиками медных термопреобразователей сопротивления по формулам, приведенным в ГОСТ 6651-2009 (Приложение «Б»).
Защита программного обеспечения от непреднамеренных и преднамеренных действий осуществляется пломбированием (нанесением знака поверки) блоков измерительных БИ-12 систем, установкой паролей доступа к функциям по изменению настроек ПО, влияющих на метрологические характеристики.
Уровень защиты - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
Встроенное программное обеспечение блока измерительного БИ-12 |
bi12.hex |
0X626931322E686578 |
0xA09F |
|
Программное обеспечение верхнего уровня СКТ Прайм |
prime.hex |
0X7072696D652E686578 |
0xF7FA |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится печатным методом на наклейку, расположенную на лицевой стороне блоков системы, и типографским способом на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Система контроля температуры Прайм (СКТ Прайм). Руководство по эксплуатации 20240221.ПА.001 РЭ Часть 2. Руководство оператора программного обеспечения Prime».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 5141-001-01947718-2023 «Система контроля температуры Прайм (СКТ Прайм) Технические условия».
Общество с ограниченной (ООО «ПРАЙМАВТОМАТИК») ИНН 5528032722
Юридический адрес: 644501, Омская обл., Омский ул. Рощинская, д. 62
ответственностью
«ПРАЙМАВТОМАТИК»
р-н, п. Новоомский,
Испытательный центр
Федеральное бюджетное учреждение стандартизации, метрологии и испытаний в Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А«Государственный региональный центр Омской области» (ФБУ «Омский ЦСМ»)
Принцип действия системы основан на измерении зависящего от температуры сопротивления первичных датчиков (медных термопреобразователей сопротивлений) и пересчете полученных значений в значения температуры, согласно номинальной статической характеристике медных термопреобразователей сопротивлений по ГОСТ 6651-2009 с помощью блока измерительного БИ-12 и программного обеспечения, устанавливаемого на персональном компьютере оператора.
Каждый термопреобразователь сопротивления, по 3-х проводной схеме, подключается через разъем (порт термоподвески) к блоку измерительному БИ-12. Блок с помощью встроенного электронного коммутатора (мультиплексора) подает в цепь термопреобразователя сопротивления измерительный постоянный ток, а аналого-цифровой преобразователь блока преобразует падение напряжения на термопреобразователе сопротивления в последовательный цифровой код. Этот код поступает на микроконтроллер, который преобразует результат измерения в пакетные данные для передачи их по интерфейсу RS-485.
Далее цифровой код поступает на блок коммутации БК осуществляющий преобразование сигналов интерфейса RS-485 в радиосигналы беспроводного канала для обмена данными между персональным компьютером оператора, с установленным на нем программным обеспечением из комплекта поставки системы, и блоками измерительными БИ-12. Передаваемые радиосигналы поступают на персональный компьютер через подключаемый к нему модуль связи МС. Расчет значений температуры, соответствующих значениям сопротивления термопреобразователей, осуществляется персональным компьютером, с использованием программного обеспечения из комплекта поставки системы.
Конструктивно система состоит из трех пластмассовых корпусов, в первом из которых смонтирована электронная часть на печатной плате блока измерительного БИ-12, во втором -электронная часть на печатной плате блока коммутации БК и блок питания, а в третьем -печатная плата модуля связи МС с жестко закрепленными на ней USB-разъемом. Блоки БИ-12 обычно монтируются в непосредственной близости от мест расположения выходов термопреобразователей, в т.ч. установленных на термоподвесках. Блок коммутации обычно монтируется за пределами зоны расположения выходов термопреобразователей, но в непосредственной близости к одному из блоков БИ-12.
При расстоянии между блоком коммутации БК и модулем связи МС более двух метров или отсутствии прямой видимости между ними к обоим блокам должны подключаться антенны в соответствующие разъемы. Модуль связи подключается непосредственно к USB-входу персонального компьютера, с установленным на нем программным обеспечением из комплекта поставки системы.
Общий вид системы приведен на рисунках 1, 2 и 3.
Знак поверки наносится в виде оттиска клейма или наклейки. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на блоки измерительные БИ-12 систем обозначено на рисунке 1.
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены в виде наклейки на корпуса блоков систем. Общий вид наклеек и мест нанесения заводского номера и знака утверждения типа обозначены на рисунках 1, 2 и 3.

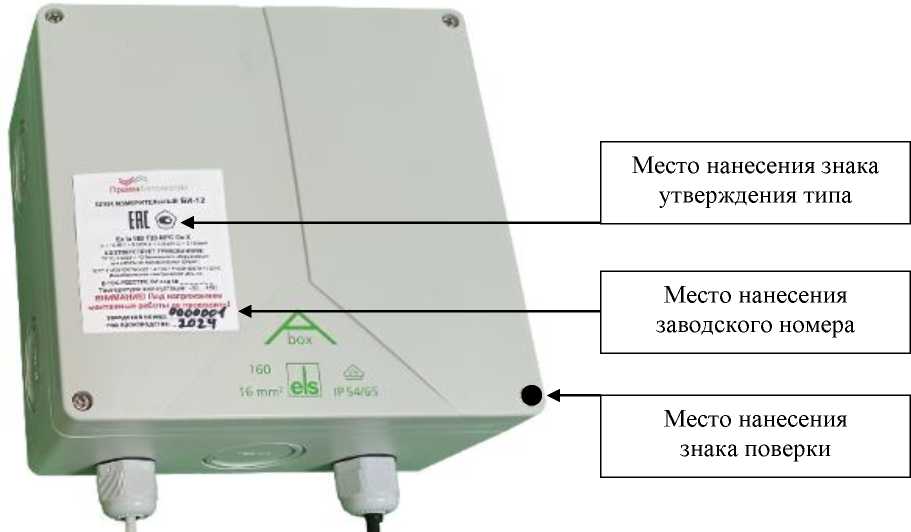

Рисунок 1 - Общий вид блока измерительного БИ-12, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, мест нанесения заводского номера и знака утверждения типа

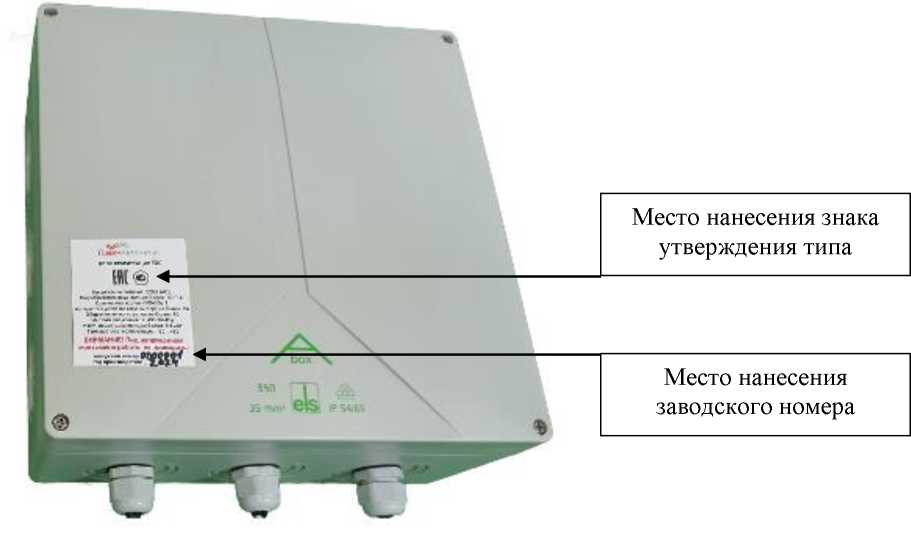

Р и с уно к 2 - Общий вид блока коммутации БК с указанием мест нанесения заводского номера и знака утверждения типа

|
Место нанесения знака утверждения типа | |
|
Г ___________________________________________________ | |
|
> |
Место нанесения заводского номера |

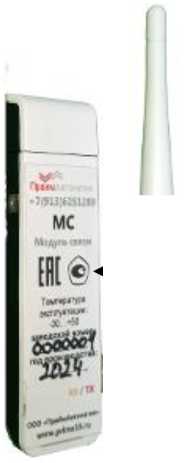

Рисунок 3- Общий вид модуля связи МС с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 4-
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
БИ-12 |
По согласованию с заказчиком |
|
Блок коммутации |
БК |
1 шт. |
|
Модуль связи |
МС |
1 шт. |
|
Прикладное программное обеспечение на внешнем носителе |
1 шт. | |
|
Паспорт |
20240221.ПА.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
20240221.ПА.001 РЭ |
1 экз. |
|
Методика поверки |
— |
1 экз. |
|
Руководство оператора |
20240221.ПА.001 РЭ Часть 2 |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +60 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений температуры, % |
± 0,5 |
|
Номинальные значения сопротивления первичных медных термопреобразователей сопротивления, Ro, Ом |
50 или 53 |
Таблица 3- Основные технические
|
Наименование характеристики |
Значение |
|
Количество термопреобразователей сопротивления, подключаемых к одному блоку измерительному БИ-12, шт |
от 1 до 72 |
|
Габаритные размеры (длина; ширина; высота), мм, не более: | |
|
- блока измерительного БИ-12 |
300; 300; 200 |
|
- блока коммутации БК (без антенны) |
400; 400; 250 |
|
- модуля связи МС (без антенны) |
100; 40; 30 |
|
Масса, кг, не более: | |
|
- блока измерительного БИ-12 |
3,0 |
|
- блока коммутации БК (без антенны) |
7,0 |
|
- модуля связи МС (без антенны) |
0,5 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -30 до +50 |
|
- относительная влажность воздуха при +25 °С, % |
95 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Степень защиты, обеспечиваемая оболочкой блоков измерительных БИ-12 и блоков коммутации БК по ГОСТ 14254-2015 |
IP54 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Средняя наработка на отказ, ч |
60000 |
|
Средний срок службы, лет |
10 |
