Номер по Госреестру СИ: 92288-24
92288-24 Измерители крутящего момента силы
(DIGIFORCE)
Назначение средства измерений:
Измерители крутящего момента силы DIGIFORCE (далее - измерители) предназначены для измерений крутящего момента силы и углов поворота.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Внешний вид.
Измерители крутящего момента силы
Рисунок № 2
Внешний вид.
Измерители крутящего момента силы
Рисунок № 3
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194140
ID в реестре СИ - 1416856
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Digiforce-8661,
Производитель
Изготовитель - burster praezisionsmesstechnik gmbh & co kg
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1380 от 2024.06.07 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Измерители крутящего момента силы (DIGIFORCE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Измерители крутящего момента силы (DIGIFORCE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Измерители крутящего момента силы (DIGIFORCE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители и контроллер имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), осуществляющее обработку и передачу результатов измерений.
ВПО устанавливается на предприятии-изготовителе во время производственного цикла, доступ пользователя к ВПО отсутствует, и в процессе эксплуатации модификации не подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5.2 «Измерения» документа «Руководство по эксплуатации. Измеритель крутящего момента силы DIGIFORCE».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г.№ 1794;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г.№ 2482;
Стандарт предприятия burster praezisionsmesstechnik gmbh & co kg.
Правообладательburster praezisionsmesstechnik gmbh & co kg, Германия
Адрес: Talstr. 1-5 Gernsbach 76593, Germany.
Тел.: +49-7224-645-0
E-mail: info@burster.com
Изготовитель
burster praezisionsmesstechnik gmbh & co kg, Германия Адрес: Talstr. 1-5 Gernsbach 76593, Germany.Тел.: +49-7224-645-0
E-mail: info@burster.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
burster praezisionsmesstechnik gmbh & co kg, ГерманияАдрес: Talstr. 1-5 Gernsbach 76593, Germany.
Тел.: +49-7224-645-0
E-mail: info@burster.com
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим его преобразованием в показания цифрового дисплея контроллера.
Конструктивно измерители выполнены в неразборном корпусе, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Измерительная система измерителей выполнена на тензорезисторах, наклеенных на поверхность чувствительного элемента измерителя и соединенных в мостовую электрическую цепь.
Управление измерителями осуществляется при помощи контроллера DIGIFORCE 9307.
К данному типу измерителей относятся измерители крутящего момента силы DIGIFORCE модификации 8661-4500-V0200, зав. № 644786, модификации 8661-5002-V0200, зав. № 571365, модификации 8661-5010-V0200, зав. № 645685, модификации 8661-5020-V0200, зав. № 576401, модификации 8661- 5050-V0200, зав. № 585553.
Измерители выпускают в пяти модификациях 8661-4500-V0200, 8661-5002-V0200, 8661-5010-V0200, 8661-5020-V0200, 8661-5050-V0200, которые различаются между собой диапазонами измерений крутящего момента силы и габаритными размерами.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочной табличке, которая наклеивается на корпус измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации измерители не предусматривают внешних механических регулировок. Пломбирование измерителей не производится.

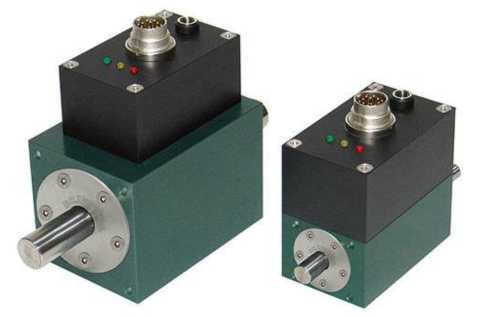

Общий вид измерителей представлен на рисунке 1.
а)
б)
Рисунок 1 - Общий вид
а) измерителей крутящего момента силы DIGIFORCE

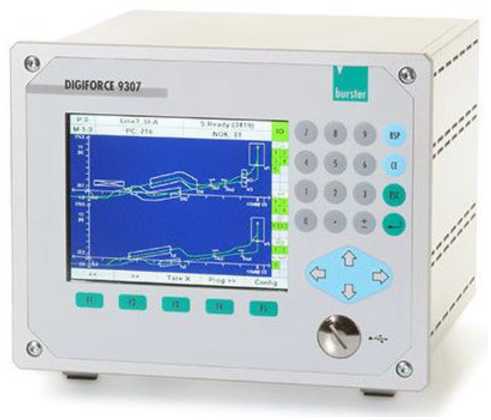

б) контроллера DIGIFORCE 9307

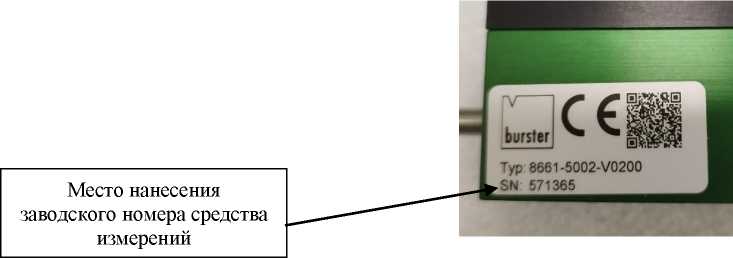

Рисунок 2 - Общий вид маркировочной таблички
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
8661-4500- V0200 |
8661-5002- V0200 |
8661-5010- V0200 |
8661-5020- V0200 |
8661 5050 V0200 |
|
Диапазон измерений крутящего момента силы, Н^м |
от 0,05 до 0,5 |
от 0,05 до 2 |
от 0,05 до 10 |
от 0,4 до 20 |
от 1 до 50 |
|
Пределы относительной погрешности измерений крутящего момента силы, % |
±1 | ||||
|
Диапазон измерений углов поворота, градус1) |
от 0 до 360 | ||||
|
Пределы абсолютной погрешности измерений углов поворота, градус |
±0,088 | ||||
|
1) - здесь и далее по тексту: градус - единица измерений плоского угла | |||||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение | |||||
|
Модификация |
8661 4500 V0200 |
8661 5002 V0200 |
8661 5010 V0200 |
8661 5020 V0200 |
8661 5050 V0200 |
Контроллер |
|
Параметры электрического питания:
|
от 10 до |
от 10 до |
от 10 до |
от 10 до |
от 10 до |
от 90 до 240 от 47 до 63 |
|
постоянного тока, В |
30 |
30 |
30 |
30 |
30 | |
|
Потребляемая мощность, Вт, не более |
2 |
2 |
2 |
2 |
2 |
30 |
|
Габаритные размеры, мм, не более - длина |
87 |
94 |
143 |
143 |
168 |
240 |
|
- ширина |
40 |
40 |
55 |
55 |
64 |
205 |
|
- высота |
60 |
60 |
85 |
85 |
94 |
160 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||||
|
Масса, кг, не более |
0,3 |
0,3 |
0,9 |
0,9 |
1,5 |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 25 | |||||
