Номер по Госреестру СИ: 92292-24
92292-24 Модули
(МКТ)
Назначение средства измерений:
Модули МКТ (далее - МКТ) предназначены для преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока.
Внешний вид.
Модули
Рисунок № 1
Внешний вид.
Модули
Рисунок № 2
Внешний вид.
Модули
Рисунок № 3
Внешний вид.
Модули
Рисунок № 4
Внешний вид.
Модули
Рисунок № 5
Внешний вид.
Модули
Рисунок № 6
Внешний вид.
Модули
Рисунок № 7
Внешний вид.
Модули
Рисунок № 8
Внешний вид.
Модули
Рисунок № 9
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 07.06.2029
Номер записи - 194143
ID в реестре СИ - 1416859
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МКТИ-2, МКТИ-1п, МКТИ-1м,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1380 от 2024.06.07 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Модули (МКТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70770-18 28.03.2028 |
Газоанализаторы, "Сенсон" Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81084-20 31.12.2025 |
Газоанализаторы портативные Сенсон-В 8000, Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
85418-22 25.04.2027 |
Газоанализаторы, Сенсон-В-1005 Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90208-23 19.10.2028 |
Газоанализаторы, Сенсон-В-4000 Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92292-24 07.06.2029 |
Модули, МКТ Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Кто поверяет Модули (МКТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 25 | 25 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "НИИИТ"(ООО "НИИИТ") | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Модули (МКТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) МКТ состоит из встроенного и внешнего ПО.
Встроенное ПО, устанавливаемое в энергонезависимую память при изготовлении, выполняет функции преобразования цифрового сигнала в аналоговый сигнал силы постоянного тока, а также управляет цифровым индикатором концентрации, светодиодным индикатором исправности и порогов срабатывания, устройством звуковой сигнализации.
Встроенное ПО является метрологически значимым.
Метрологические характеристики МКТ нормированы с учетом влияния встроенного
ПО.
Внешнее ПО является метрологически незначимым и служит для конфигурирования
МКТ.
Внешнее ПО находится в публичном доступе на официальном сайте изготовителя.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО приведены в таблице 1.
Идентификационные данные метрологически незначимого внешнего ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ISMSM |
|
Номер версии (идентификационный номер ПО) |
206 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 -
данные внешнего ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
SensonSensorSetup |
|
Номер версии (идентификационный номер ПО), не ниже |
1.64 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ТУ 26.51.53-010-17182181-2017 «Модули МКТ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НИИИТ» (ООО «НИИИТ»)
ИНН 7731481013
Адрес юридического лица: 123592, г. Москва, вн. тер. г. Муниципальный округ Строгино, ул. Кулакова, д. 20, стр. 1Л, помещ. 1/3
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия МКТ основан на непрерывном преобразовании цифровых сигналов, поступающих от интеллектуальных сенсорных модулей, в аналоговые значения силы постоянного тока, а также в цифровые сигналы по протоколу MODBUS RTU по каналу RS-485.
Конструктивно МКТ выполнены в металлическом или пластиковом корпусе, в зависимости от исполнения, и состоят из процессорного модуля, модуля коммутации, модуля индикации и управления.
МКТ входят в состав газоанализаторов или газоаналитических систем Сенсон.
МКТ выпускаются в исполнениях: МКТ-1п, МКТ-2п, МКТ-2м, МКТ-3м, МКТ-3м-1а, МКТИ-1м, МКТИ-1п, МКТИ-2, МКТИ-2-ia, корпуса, наличием цифрового исправности и порогов срабатывания, устройства звуковой сигнализации.
отличающихся материалом, цветом, формой
индикатора концентрации, светодиодного индикатора
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
На маркировочную наклейку кроме исполнения модуля МКТ предусмотрено нанесение наименования и модели системы газоаналитической «Сенсон», в состав которой входит модуль МКТ, а также название измеряемого газа и единицы измерения.
Общий вид МКТ, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-8. Нанесение знака поверки на МКТ не предусмотрено. Пломбирование мест настройки (регулировки) МКТ не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения
знака утверждения типа
Место нанесения
заводского номера

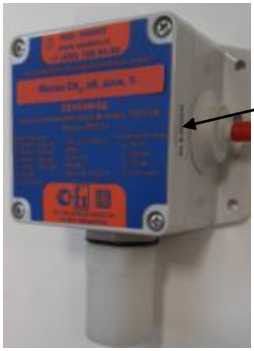

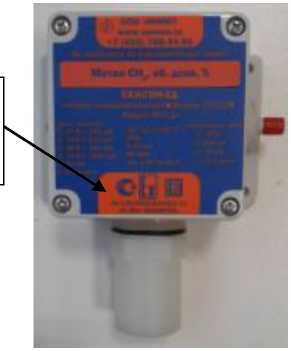

Рисунок 1 - Общий вид исполнения МКТ-1п, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
заводского номера

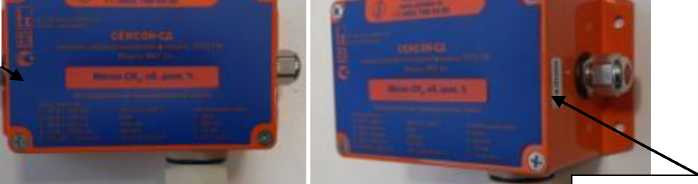

Рисунок 2 - Общий вид исполнения МКТ-2м, с указанием места нанесения знака утверждения типа, места нанесения заводского номера

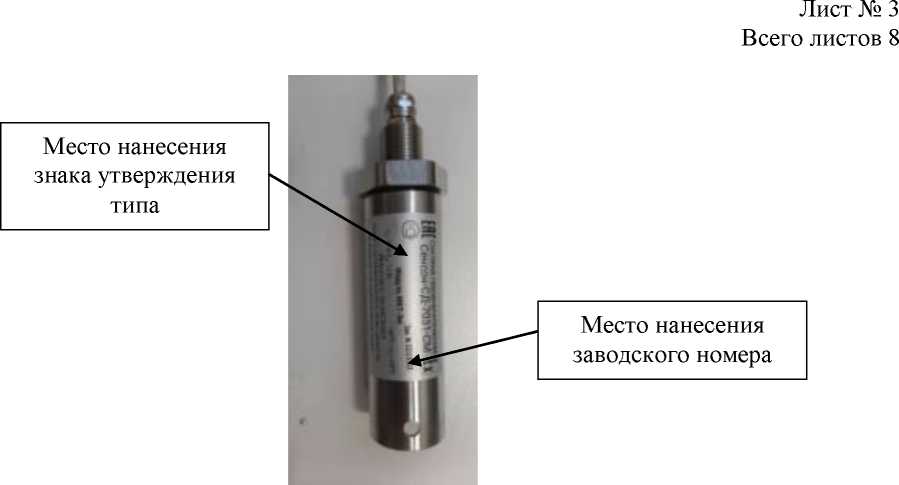

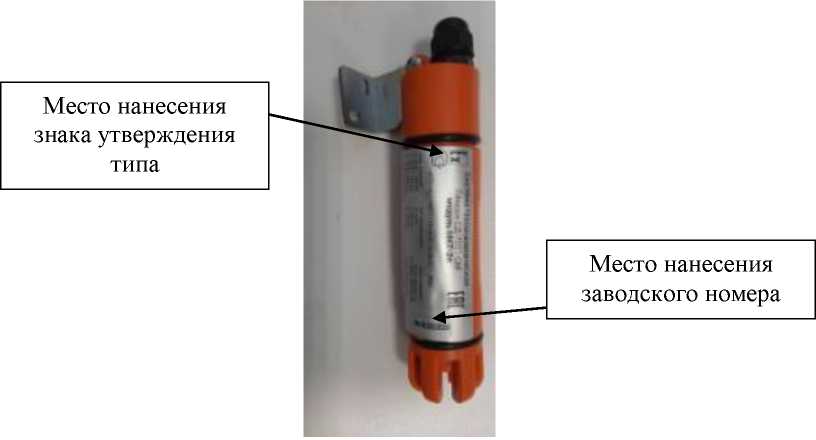

Рисунок 3 - Общий вид исполнения МКТ-2п, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 4 - Общий вид исполнений МКТ-3м, МКТ-Зм-ia, с указанием места нанесения знака утверждения типа, места нанесения заводского номера

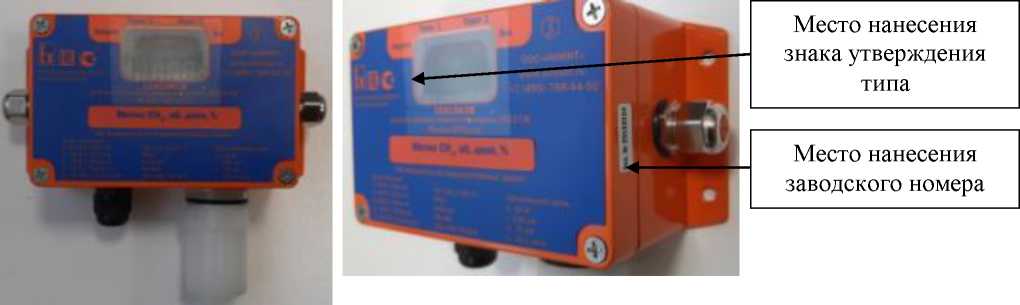

Рисунок 5 - Общий вид исполнения МКТИ-1м, с указанием места нанесения знака утверждения типа, места нанесения заводского номера

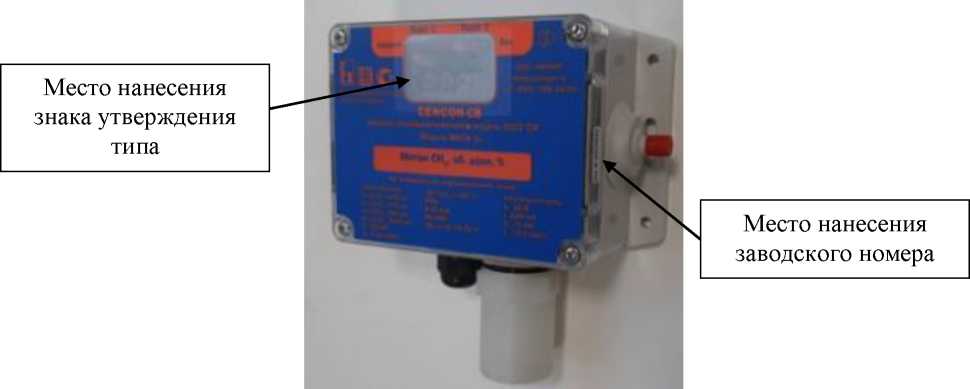

Рисунок 6 - Общий вид исполнения МКТИ-1п, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
заводского номера
Место нанесения знака утверждения типа

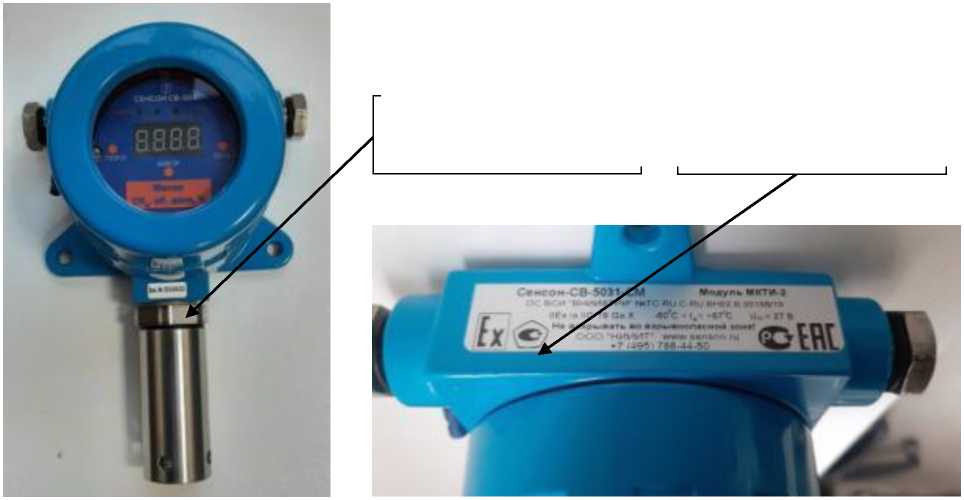

Рисунок 7 - Общий вид исполнения МКТИ-2, с указанием места нанесения знака утверждения типа, места нанесения заводского номера

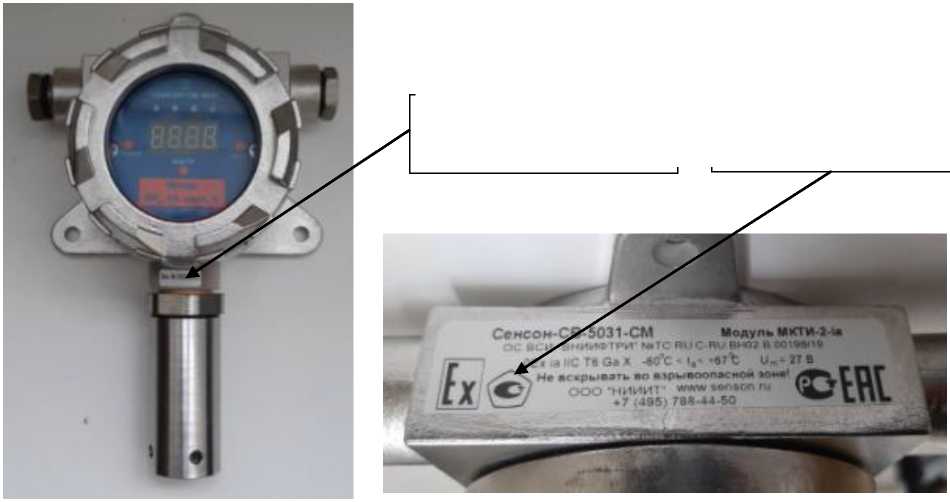

Рисунок 8 - Общий вид исполнения МКТИ-2-ia, с указанием места нанесения знака утверждения типа, места нанесения заводского номера
|
Место нанесения | |
|
Место нанесения |
знака утверждения |
|
заводского номера |
типа |
Таблица 3 - Метрологические характеристики
|
Диапазон сигналов |
Пределы допускаемой абсолютной основной погрешности преобразований |
Пределы допускаемой абсолютной дополнительной погрешности преобразований, вызванной изменением температуры в рабочих условиях измерений | |
|
На входе |
На выходе | ||
|
12 бит |
от 4 до 20 мА |
±0,05 мА |
±0,05 мА |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более: - для исполнений МКТИ-1м, МКТИ-1п, МКТИ-2, МКТИ-2-ia |
2,5 |
|
- для исполнений МКТ-1п, МКТ-2м, МКТ-2п, МКТ-3м, МКТ-Зм-ia |
1,3 |
|
Габаритные размеры (высота^ширина^длина), мм, не более: - для исполнения МКТ-1п |
160x110x60 |
|
- для исполнения МКТ-2м |
155x150x60 |
|
- для исполнений МКТ-3м, МКТ-Зм-ia |
45x45x165 |
|
- для исполнения МКТИ-1п |
1З0х145х55 |
|
- для исполнения МКТИ-1м |
155x150x60 |
|
Габаритные размеры (высота^ширина^глубина) для исполнений МКТИ-2, МКТИ-2-ia, мм, не более |
2З0х140х110 |
|
Габаритные размеры (диаметрхдлина) для исполнения МКТ-2п, мм, не более |
40x180 |
|
Масса, кг, не более: - для исполнения МКТ-1п |
0,40 |
|
- для исполнения МКТ-2м |
0,75 |
|
- для исполнений МКТ-Зм, МКТ-Зм-ia |
0,70 |
|
- для исполнения МКТИ-1п |
0,45 |
|
- для исполнения МКТИ-1м |
0,75 |
|
- для исполнений МКТИ-2, МКТИ-2-ia |
1,8 |
|
- для исполнения МКТ-2п |
0,4 |
|
Рабочие условия измерений: - температура окружающей среды, °С: | |
|
- для исполнений МКТ-1п, МКТИ-1п |
от -З0 до +65 |
|
- для исполнений МКТ-2м, МКТИ-1м |
от -60 до +65 |
|
- для исполнения МКТ-2п |
от -40 до +65 |
|
- для исполнений МКТ-Зм, МКТ-Зм-ia, МКТИ-2, МКТИ-2-ia |
от -60 до +67 |
|
- относительная влажность, % |
от 5 до 98 |
|
- атмосферное давление, кПа |
от 70 до 1З0 |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты: | |
|
- для исполнения МКТ-1п |
1Ex ia IIC T4 Gb Х |
|
- для исполнения МКТ-2м |
1Ex ia IIC T4 Gb X |
|
- для исполнения МКТ-2п |
1 Ex ia IIC T4 Gb X |
|
- для исполнения МКТ-Зм |
1 Ex d IIC T6 Gb X PB Ex d I Mb X |
|
- для исполнения МКТ-Зм-ia |
0 Ex ia IIC T6 Ga X PO Ex ia I Ma X |
|
- для исполнения МКТИ-1п |
1Ex ia IIC T4 Gb X |
|
- для исполнения МКТИ-1м |
1Ex ia IIC T4 Gb X |
|
- для исполнения МКТИ-2 |
1 Ex db [ia Ga] IIC T6 Gb X PB Ex db [ia Ma] I Mb X |
|
- для исполнения МКТИ-2-ia |
0 Ex ia IIC T6 Ga X |
|
PO Ex ia I Ma X | |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP66 или IP67 |
