Номер по Госреестру СИ: 92295-24
92295-24 Термометры манометрические
(T213)
Назначение средства измерений:
Термометры манометрические T213 (далее по тексту - термометры) предназначены для измерений температуры поверхности трубопроводов, бункеров, емкостей.
Внешний вид.
Термометры манометрические
Рисунок № 1
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 07.06.2029
Номер записи - 194146
ID в реестре СИ - 1416862
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель T213,
Производитель
Изготовитель - "WISE Control Inc."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1380 от 2024.06.07 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Термометры манометрические (T213)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Кто поверяет Термометры манометрические (T213)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Термометры манометрические (T213)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта на термометр типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы «WISE Control Inc.» (Республика Корея) на термометры манометрические T213.
ПравообладательФирма «WISE Control Inc.», Республика Корея
Адрес: (17097) 2022, Deogyeong-daero, Giheung-gu, Yongin-si, Gyeonggi-do, Republic of Korea
Тел.: 82-31-280-5000
Факс: 82-31-283-9800
Web-сайт: www.wisecontrol.com
Изготовитель
Фирма «WISE Control Inc.», Республика КореяАдрес: (17097) 2022, Deogyeong-daero, Giheung-gu, Yongin-si, Gyeonggi-do, Republic of Korea
Тел.: 82-31-280-5000
Факс: 82-31-283-9800
Web-сайт: www.wisecontrol.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «WISE Control Inc.», Республика КореяАдрес: (17097) 2022, Deogyeong-daero, Giheung-gu, Yongin-si, Gyeonggi-do, Republic of Korea
Тел.: 82-31-280-5000
Факс: 82-31-283-9800
Web-сайт: www.wisecontrol.com
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества (органического (природного) или инертного газа), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической системы и под действием давления через кинематический механизм происходит раскрутка манометрической связанной со стрелкой отсчетного устройства (циферблата).
пружины,
Термометры относятся к показывающим дистанционным стрелочным приборам поверхностного типа и конструктивно выполнены в виде круглого корпуса из нержавеющей стали, в котором размещены циферблат с защитным стеклом и кинематический механизм со стрелкой. К корпусу термометров радиальным способом при помощи капилляра в гибкой защитной металлической оболочке присоединен термобаллон. К рабочему концу термобаллона приварена металлическая монтажная пластина прямоугольной формы с присоединяемой к объекту измерений поверхностью изогнутой или плоской формы.
Материал термобаллона - нержавеющей сталь. В целях обеспечения устойчивости к опционально может быть
воздействию вибрации и низких температур корпус термометров заполнен демпфирирующей жидкостью (силикон или глицерин).
При монтаже термометров на объекте измерений необходимо крепеж, изоляционный материал, а также аксессуары, позволяющие тепловой контакт между измеряемой поверхностью и монтажной пластиной термометров.
Термометры имеют исполнения, различающиеся по метрологическим характеристикам, а также по конструктивному исполнению. Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.
использовать специальный обеспечить максимальный
Таблица 1 - Схема составления
обозначения
T213
|
Термометр манометрический T213 □ □ □ □ □ 9 □ □ □ 1 2 3 4 5 6 7 8 | |
|
1. Номинальный диаметр корпуса, мм | |
|
4 |
100 |
|
6 |
150 |
|
2. Тип монтажа | |
|
В |
Пластина для поверхностного монтажа |
|
3. Материал корпуса термобаллона | |
|
1 |
Нержавеющая сталь |
|
4. Габаритные размеры монтажного присоединения (поверхностной пластины), мм | |
|
А |
120x22x12 |
|
5. Тип соединения | |
|
А |
Поверхностный монтаж на трубу 2 дюйма |
|
В |
Поверхностный монтаж на трубу от 2,5 до 30 дюймов |
|
6. Диапазон измерений температуры, °С | |
|
031 |
от -196 до +100 |
|
032 |
от -50 до +50 |
|
037 |
от -50 до +100 |
|
054 |
от -30 до +50 |
|
059 |
от -30 до +100 |
|
061 |
от -30 до +120 |
|
069 |
от -20 до +50 |
|
074 |
от -20 до +100 |
|
079 |
от -20 до +150 |
|
084 |
от -10 до +50 |
|
099 |
от 0 до +50 |
|
100 |
от 0 до +60 |
|
101 |
от 0 до +70 |
|
102 |
от 0 до +80 |
|
104 |
от 0 до +100 |
|
106 |
от 0 до +120 |
|
109 |
от 0 до +150 |
|
114 |
от 0 до +200 |
|
119 |
от 0 до +250 |
|
124 |
от 0 до +300 |
|
129 |
от 0 до +350 |
|
134 |
от 0 до +400 |
|
144 |
от 0 до +500 |
|
154 |
от 0 до +600 |
|
164 |
от 0 до +700 |
|
Термометр манометрический T213 □ □ □ □ □ 9 □ □ □ 1 2 3 4 5 6 7 8 | |
|
7. Длина капилляра, м | |
|
P |
2 |
|
Q |
3 |
|
S |
5 |
|
V |
8 |
|
X |
10 |
|
Z |
по специальному заказу, но не более 60 м |
|
8. Аксессуары | |
|
0 |
Без аксессуаров |
|
1 |
Специальные аксессуары |
Фотографии общего вида термометров манометрических T213 с указанием мест нанесения заводского номера и знака поверки приведены на рисунке 1. Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса термометра.
Конструкция термометров предусматривает нанесение знака поверки на защитное стекло корпуса.
Пломбирование термометров не предусмотрено.

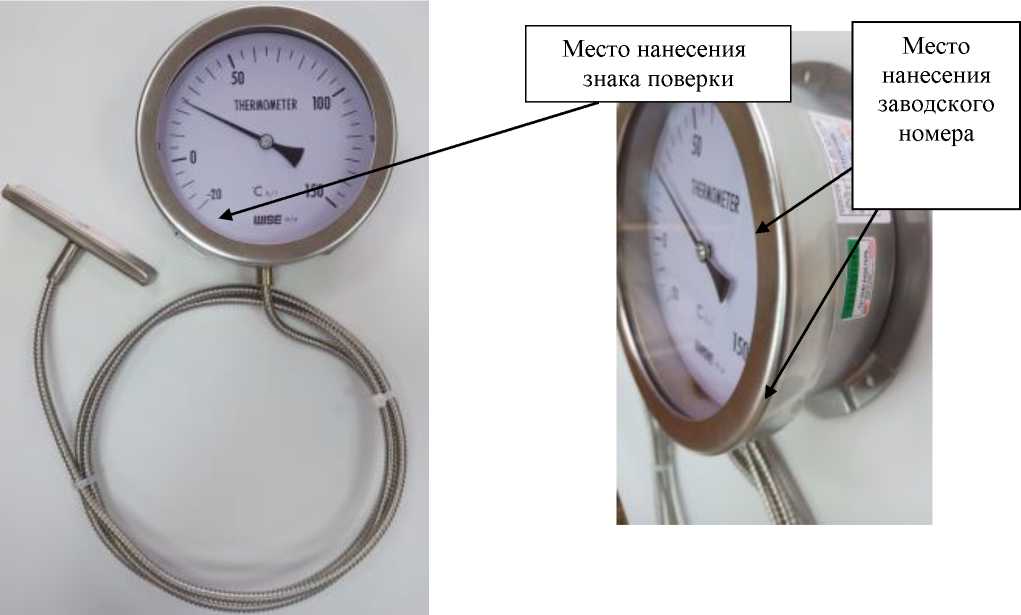

Рисунок 1 - Общий вид термометров манометрических с указанием мест нанесения заводского номера и знака поверки
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термометр манометрический |
T213 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Метрологические и основные технические характеристики термометров манометрических T213 приведены в таблицах 2-3.
Таблица 2 -
|
Диапазон измерений температуры, °С |
Цена деления шкалы, °С |
|
от -196(2) до +100 |
5 |
|
от -50 до +50 |
2 |
|
от -50 до +100 |
5 |
|
от -30 до +50 |
2 |
|
от -30 до +100 |
2 |
|
от -30 до +120 |
5 |
|
от -20 до +50 |
2 |
|
от -20 до +100 |
2 |
|
от -20 до +150 |
5 |
|
от -10 до +50 |
1 |
|
от 0 до +50 |
1 |
|
от 0 до +60 |
1 |
|
от 0 до +70 |
2 |
|
от 0 до +80 |
2 |
|
от 0 до +100 |
2 |
|
от 0 до +120 |
2 |
|
от 0 до +150 |
5 |
|
от 0 до +200 |
5 |
|
от 0 до +250 |
5 |
|
от 0 до +300 |
5 |
|
от 0 до +350 |
5 |
|
от 0 до +400 |
10 |
|
от 0 до +500 |
10 |
|
от 0 до +600 |
10 |
|
от 0 до +700 |
10 |
±1 (по специальному заказу)(1); ±2
Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений)(3, 4)
Примечания:
-
(1) - но не менее ±1 °С в значениях абсолютной погрешности;
-
(2) - диапазон показаний (шкала) от -200 до +100 °С и для данного исполнения погрешность нормируется от диапазона показаний;
-
(3) - вариация показаний термометра не превышает значений допускаемой приведенной погрешности;
-
(4) - пределы допускаемой приведенной погрешности измерений температуры нормируются только для полностью погруженных в среду монтажной пластины с термобаллоном термометров.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр корпуса, мм |
100; 150 |
|
Длина гибкого капилляра, м |
2; 3; 5; 8; 10(1) |
|
Габаритные размеры монтажной пластины (ДхШхВ), мм |
120x22x12 |
|
Масса термометра, кг, не более |
3 |
|
Рабочие условия эксплуатации:
|
от -40 до +60 до 98 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
40 000 |
|
Примечание: (1) - и другое значение (по специальному заказу), но не более 60 м. | |
