Номер по Госреестру СИ: 92333-24
92333-24 Полуприцепы-цистерны
(LINDNER)
Назначение средства измерений:
Полуприцепы-цистерны LINDNER (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель«Lindner & Fischer Fahrzeugbau GmbH», Германия Адрес: Riedheimer Str. 34, 89129 Langenau, Германия Телефон/факс: +49 7345/9614-0 / +49 7345/9614-69
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские номера нанесены на цистерну в виде цифровых обозначений ударным методом.

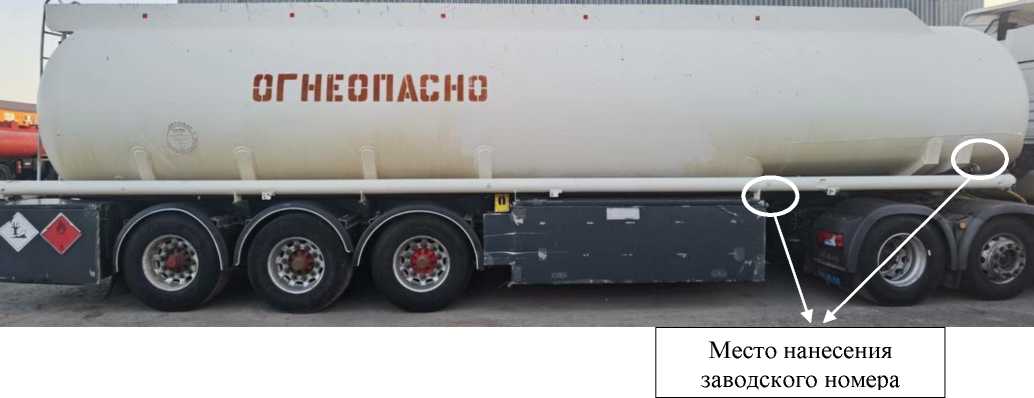

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид полуприцепов-цистерн LINDNER и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

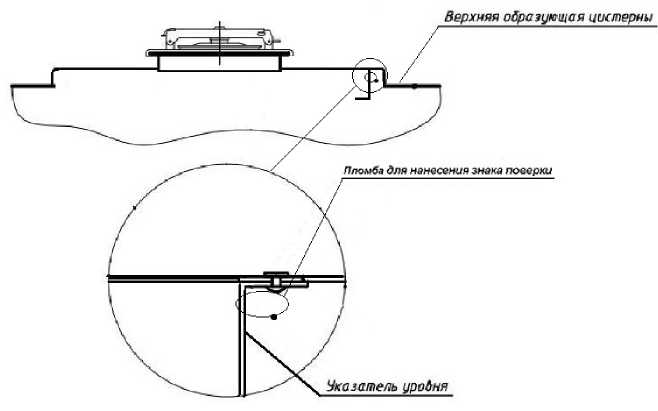

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
LINDNER |
2 шт. |
|
Запасные части, инструменты и принадлежности |
2 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Заводской номер |
655966 |
655715 |
|
Номинальная вместимость, дм3 |
41400 |
40200 |
|
Действительная вместимость 1 -й секции, дм3 |
15000 |
14700 |
|
Действительная вместимость 2-й секции, дм3 |
5200 |
5300 |
|
Действительная вместимость 3 -й секции, дм3 |
7380 |
6800 |
|
Действительная вместимость 4-й секции, дм3 |
6400 |
6600 |
|
Действительная вместимость 5-й секции, дм3 |
7400 |
6800 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7700 |
|
Длина, мм, не более |
11800 |
|
Высота, мм, не более |
3500 |
|
Ширина, мм, не более |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
