Номер по Госреестру СИ: 92339-24
92339-24 Установка аэродинамическая измерительная малых скоростей
(ТЭМС 270-40)
Назначение средства измерений:
Установка аэродинамическая измерительная малых скоростей ТЭМС 270-40 (далее -ТЭМС 270-40) предназначена для измерений, воспроизведения, хранения и передачи единицы скорости воздушного потока при поверке, калибровке, градуировке и контроле метрологических характеристик средств измерений скорости воздушного потока, и является рабочим эталоном в соответствии с ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 года №2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока».
Внешний вид.
Установка аэродинамическая измерительная малых скоростей
Рисунок № 1
Внешний вид.
Установка аэродинамическая измерительная малых скоростей

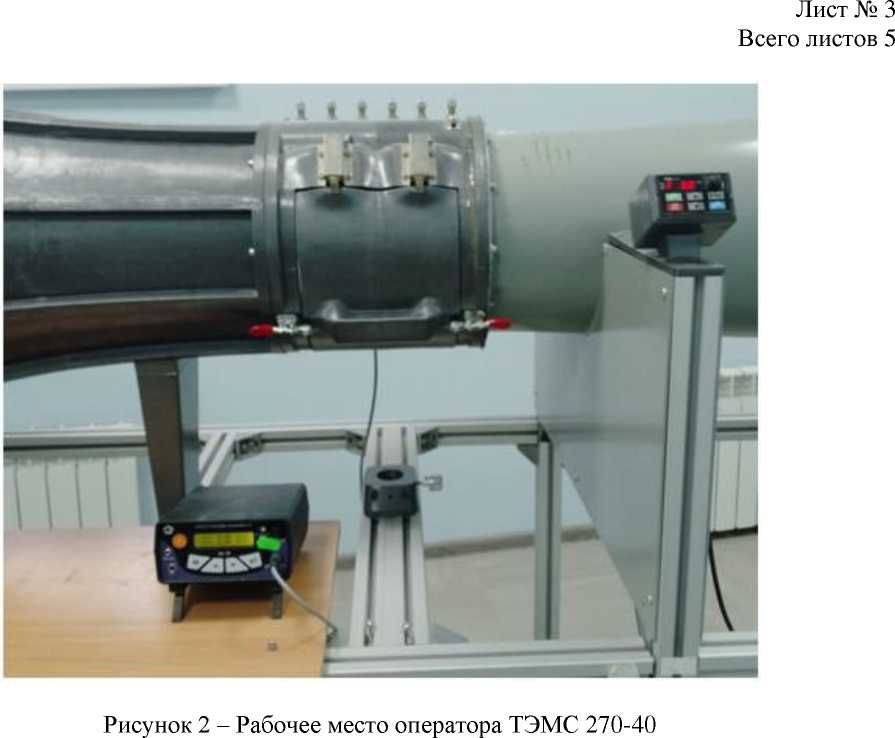

Рисунок № 2
Внешний вид.
Установка аэродинамическая измерительная малых скоростей
Рисунок № 3
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194157
ID в реестре СИ - 1416885
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Тантал" (ООО "Тантал")
Страна - РОССИЯ
Населенный пункт - г. Владимир
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 549 дн.
Приказы РСТ, где упоминается данный тип СИ
№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Установка аэродинамическая измерительная малых скоростей (ТЭМС 270-40)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Тантал" (ООО "Тантал")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92339-24 |
Установка аэродинамическая измерительная малых скоростей, ТЭМС 270-40 Общество с ограниченной ответственностью "Тантал" (ООО "Тантал") (РОССИЯ г. Владимир) |
ОТ МП |
2 года |
|
94257-24 26.12.2029 |
Анемометры сигнальные цифровые, АСВЭ-3П Общество с ограниченной ответственностью "Тантал" (ООО "Тантал") (РОССИЯ г. Владимир) |
ОТ МП |
1 год |
Кто поверяет Установка аэродинамическая измерительная малых скоростей (ТЭМС 270-40)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Установка аэродинамическая измерительная малых скоростей (ТЭМС 270-40)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и формуляр ТЭМС 270-40 методом печати, на наклейку, расположенную на стенке форкамеры методом термотрансферной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Установка аэродинамическая измерительная малых скоростей ТЭМС
270-40. Руководство по эксплуатации ВТНЛ 407323.001 РЭ» (раздел 2).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815.
Общество с ограниченной ответственностью «Тантал» (ООО «Тантал») ИНН 3328416460
Юридический адрес: 600026, Владимирская обл., г. Владимир, ул. Горького, д. 117, кв. 113
Телефон/факс: +7 4922 47-08-37
Web-сайт: https://tnl33.ru/
E-mail: tantal-vl@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Тантал» (ООО «Тантал») ИНН 3328416460Адрес: 600026, Владимирская обл., г. Владимир, ул. Горького, д. 117, кв. 113 Телефон/факс: +7 4922 47-08-37
Web-сайт: https://tnl33.ru/
E-mail: tantal-vl@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Тантал» (ООО «Тантал») ИНН 3328416460Юридический адрес: 600026, Владимирская обл., г. Владимир, ул. Горького, д. 117, кв. 113
Телефон/факс: +7 4922 47-08-37
Web-сайт: https://tnl33.ru/
E-mail: tantal-vl@yandex.ru
К настоящему типу средств измерений относится Установка аэродинамическая измерительная малых скоростей ТЭМС 270-40 заводской № Т01.
Принцип действия ТЭМС 270-40 основан на создании равномерного воздушного потока, сформированного с помощью элементов аэродинамического контура, и на измерении скорости воздушного потока эталонным анемометром ЭА-70(0) (рег. номер №38822-08). ТЭМС 27040 состоит из аэродинамического контура, выполненного по схеме прямоточной аэродинамической трубы; силовой установки, построенной на базе радиального вентилятора с частотно регулируемым электроприводом; эталонного измерителя скорости. Ламинарность воздушного потока обеспечивается элементами аэродинамического контура: входной коллектор, обеспечивающий плавный вход воздуха в контур; форкамера с детурбулизирующими сетками для устранения вихревых неоднородностей и создания равномерно турбулентной структуры потока; сопло со степенью поджатия 5.8, обеспечивающее необходимую равномерность ядра потока; рабочая часть, оборудованная для размещения испытуемых средств измерений; диффузор с углом раскрытия, обеспечивающим безотрывное течение при торможении потока на входе в вентилятор. Для создания скоростей менее 2 м/с предусмотрена установка замедлителя с плотной тканью на выходе выходного диффузора. Выходной диффузор установлен на выходе вентилятора для уменьшения скорости и пульсаций воздуха, выбрасываемого в помещение, которое выполняет функцию обратного канала аэродинамической установки. Общий вид ТЭМС 270-40 приведен на рисунке 1.
В состав ТЭМС 270-40 входят:
- труба аэродинамическая;
- силовая установка;
- пульт управления;
- эталонный анемометр ЭА-70(0) (рег. номер №38822-08);
ТЭМС 270-40 выполняет следующие функции:
- создание однородного воздушного потока в диапазоне скорости от 0,1 до 40 м/с

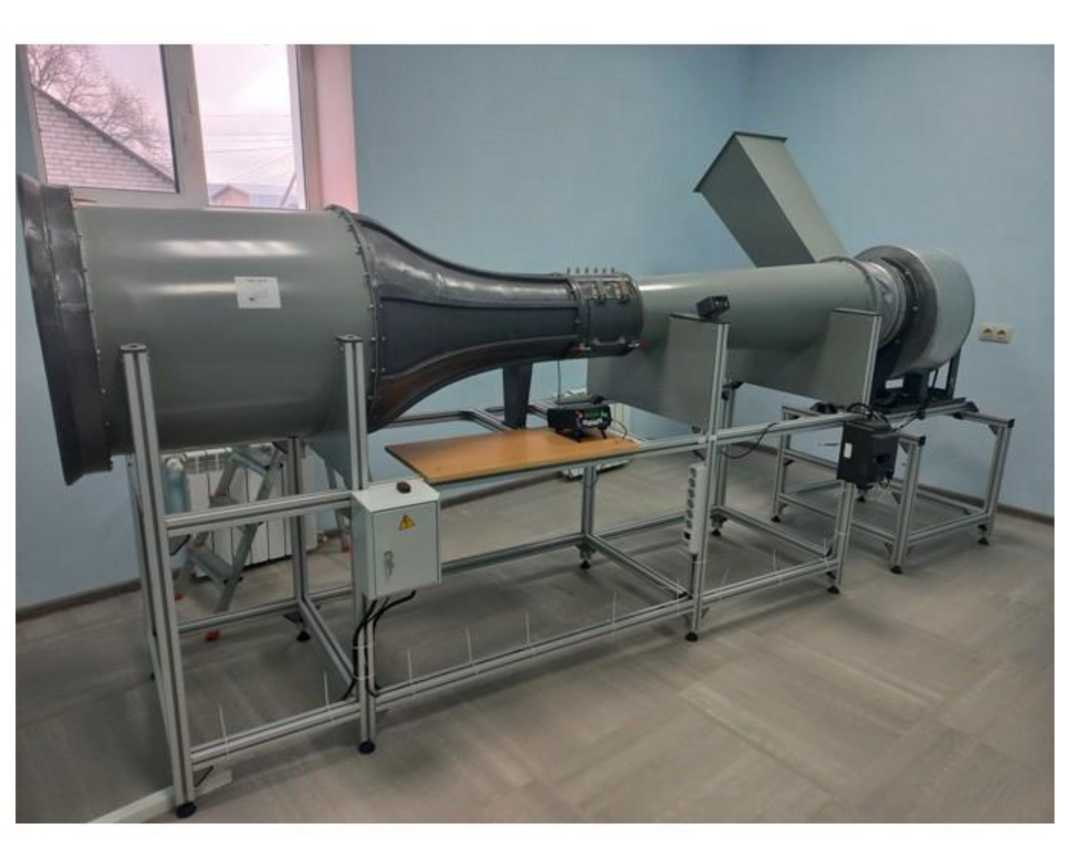

Рисунок 1 - Общий вид ТЭМС 270-40
Пломбировка СИ, входящих в состав ТЭМС 270-40 осуществляется в соответствии с указаниями, приведенными в их описаниях типа. Нанесение знака поверки на СИ не предусмотрено.
Заводской номер в цифровом формате наносится методом термотрансферной печати на полипропиленовую этикетку, которая крепится на установке (Рисунок 3).
ТЭМС 270-40Установка аэродинамическая измерительная малых скоростей зав. №Т01

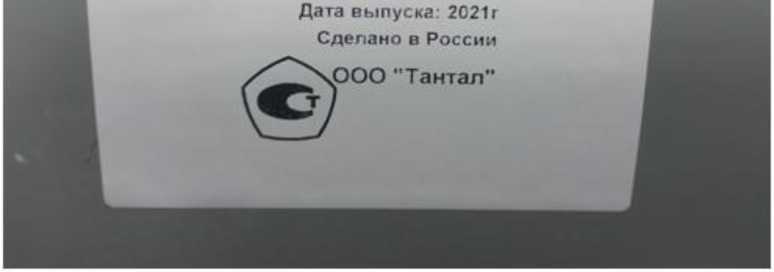

Рисунок 3 - Изображение таблички с заводским номером
Таблица 3 - Комплектность ТЭМС 270-40
|
Наименование |
Обозначение |
Количество |
|
Установка аэродинамическая измерительная малых скоростей |
ТЭМС 270-40 |
1 |
|
Эталонный анемометр |
ЭА-70(0) |
1 |
|
Формуляр ТЭМС 270-40 |
ВТНЛ 407323.001 ФО |
1 |
|
Руководство по эксплуатации ТЭМС 270-40 |
ВТНЛ 407323.001 РЭ |
1 |
|
Руководство по эксплуатации ЭА-70 |
ЭКИТ.000027.000 РЭ |
1 |
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения скорости воздушного потока, м/с |
от 0,1 до 40 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости воздушного потока в зоне равных скоростей м/с |
±(0,015 + 0,015-V) где V - скорость воздушного потока, м/с |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр рабочей части, мм |
270 |
|
Условия эксплуатации: Относительная влажность воздуха, % Атмосферное давление, кПа Температура окружающей среды, °С |
от 15 до 80 от 84,0 до 106,7 от +10 до +30 |
|
Параметры электрического питания: Вид Напряжение электропитания частотой (50±1) Гц, В Частота переменного тока, Гц Потребляемая мощность, кВт не более |
Переменное, трехфазное от 342 до 437 50±1 5,5 |
|
Габаритные размеры (длина^ширина^высота), мм |
4040x1700x2100 |
|
Средний срок службы, лет |
7 |
|
Наработка до отказа, ч, не менее |
10000 |
