Номер по Госреестру СИ: 92341-24
92341-24 Модули измерительные контроллеров NL-9150PRO
(Обозначение отсутствует)

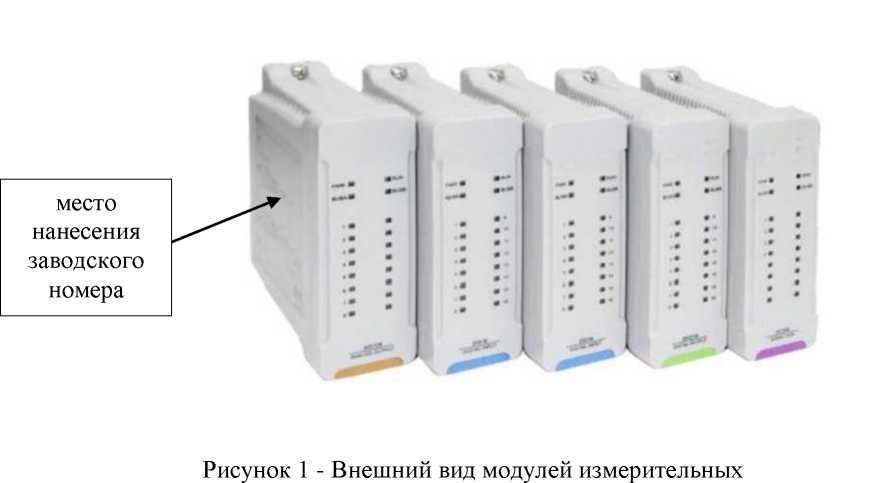

Внешний вид.
Модули измерительные контроллеров NL-9150PRO
Рисунок № 1
Программное обеспечение
В модулях измерительных предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО является метрологически значимым, фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р50.2.077-2014: не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления
(загрузки), удаления и иных преднамеренных изменений метрологически части ПО средств измерений и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия с модулями помощи пульта индикации и управления, не оказывает влияния
значимой встроенной
измерительными при на метрологические характеристики модулей измерительных. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации модулей измерительных. Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
по наименованию модификации модуля |
|
Номер версии (идентификационный номер) ПО, не ниже |
R1.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к модулям измерительным контроллеров NL-9150PRO
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Стандарт предприятия на модули измерительные контроллеров NL-9150PRO, разработанный Shanxi Jingtian Hechuang Cloud Energy Co., Ltd.
ПравообладательShanxi Jingtian Hechuang Cloud Energy Co., Ltd., Китай
Адрес: West half floor, 4th floor, No.10 E-commerce Street, Taiyuan Xuefu Park, Shanxi Comprehensive Reform Demonstration Zone
Телефон: 0351-7998218
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Модули измерительные входят в состав контроллеров NL-9150PRO, которые относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации: центрального программируемого устройства (CPU), модулей ввода/вывода аналоговых и дискретных сигналов, технологических и коммуникационных модулей, пульта индикации и управления, блока питания.
Принцип действия модулей измерительных с входными каналами основан на измерении и преобразовании сигналов, поступающих от ТП, ТС и устройств с выходным аналоговым сигналом напряжения и силы постоянного тока в цифровой сигнал. Сигнал с подключенного устройства поступает на вход модулей измерительных, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в цифровой сигнал для последующей передачи на CPU. Принцип действия модулей измерительных с выходными каналами основан на преобразовании цифровых сигналов, поступающих от CPU, в выходные аналоговые сигналы напряжения и силы постоянного тока.
Модули измерительные выполнены в пластиковых корпусах. Внутри корпусов расположены платы c АЦП или ЦАП (в зависимости от модификации модуля измерительного). На передней панели модулей измерительных расположены световые индикаторы состояния и обозначение модели модуля измерительного. На задней панели модулей расположен разъем для присоединения к установочной панели, которая крепится на DIN-рейку.
Модули измерительные выпускаются в следующих модификациях: AI208G, AI408G, AI508G, AI608G, AI708G, AO108G. Модификации отличаются друг от друга метрологическими и техническими характеристиками.
Модули измерительные модификаций AI208G и AI708G имеют 8 входных изолированных друг от друга каналов и предназначены для измерений аналоговых сигналов силы постоянного тока и преобразования измеренных сигналов в цифровой код.
Модули измерительные модификации AI408G имеют 8 входных изолированных друг от друга каналов и предназначены для измерений аналоговых сигналов напряжения постоянного тока и преобразования измеренных сигналов в цифровой код.
Модули измерительные модификации AI508G имеют 8 входных изолированных друг от друга каналов и предназначены для измерений аналоговых сигналов от присоединенным к ним ТС и преобразования измеренных сигналов в цифровой код.
Модули измерительные модификации AI608G имеют 8 входных изолированных друг от друга каналов и предназначены для измерений аналоговых сигналов от присоединенным к ним ТП и преобразования измеренных сигналов в цифровой код.
Модули измерительные модификации AO108G имеют 8 выходных изолированных друг от друга каналов и предназначены для формирования аналоговых сигналов напряжения и силы постоянного тока на основе цифрового кода, полученного от других модулей или CPU.
Внешний вид модулей измерительных с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода из арабских цифр и латинских букв наносится на боковую панель модулей измерительных при помощи наклейки. Конструкция модулей измерительных допускает нанесение знака поверки на корпус.
Пломбирование модулей измерительных не предусмотрено.
Таблица 2 - Метрологические характеристики модулей измерительных
|
Измерительный модуль |
Диапазоны входных сигналов1) (входное сопротивление) |
Диапазоны выходных сигналов (выходное сопротивление) |
Пределы допускаемой погрешности при температуре окружающей среды +25 °C; У -приведенная, Л - абсолютная |
Пределы допускаемой дополнительной погрешности в рабочих условиях эксплуатации УДОП -приведенная, |
|
AI208G 8 входных каналов |
от 4 до 20 мА или от 0 до 20 мА (>200 Ом) |
У = ±0,1 % от диапазона измерений |
УДОП=±0,0035 % от диапазона измерений/°С | |
|
AI708G 8 входных каналов |
от 4 до 20 мА или от 0 до 20 мА (250 Ом) |
У = ±0,1 % от диапазона измерений |
УДОП=±0,003 % от диапазона измерений/°С | |
|
AI408G 8 входных каналов |
от 0 до 10 В или от 0 до 5 В (>1 МОм) |
У = ±0,1 % от диапазона измерений |
УДОП=±0,0035 % от диапазона измерений/°С | |
|
AI508G 8 входных каналов |
В соответствии с таблицей 3 |
Л = ±0,5 °C |
УДОП=±0,003 % от диапазона измерений/°С | |
|
AI608G 8 входных каналов |
В соответствии с таблицей 3 |
У = ±0,2 % от диапазона измерений4) |
УДОП=±0,005 % от диапазона измерений/°С | |
|
AO108G 8 выходных каналов |
от 4 до 20 мА от 0 до 20 мА (<600 Ом) от 0 до 10 В от 0 до 5 В ((>800 кОм) |
У = ±0,1 % от диапазона измерений |
УДОП=±0,003 % от диапазона измерений/°С |
Примечания:
1) - Пределы допускаемой приведенной погрешности измерений температуры при работе с ТП указаны с учетом погрешности компенсации температуры холодного спая.
Таблица 3 - Метрологические характеристики модулей измерительных AI508G и AI608G
|
Измерительный модуль |
Тип НСХ1) |
Диапазон измерений температуры, °C |
|
AI508G 8 входных каналов |
Pt100 (а = 0,00385 °С-1) |
от -200 до +850 |
|
Pt1000 (а = 0,00385 °С-1) |
от -200 до +800 | |
|
50М (а = 0,00428 °С-1) |
от -50 до +150 | |
|
AI608G 8 входных каналов |
S |
от -50 до +1760 |
|
K |
от -200 до +1370 | |
|
R |
от -50 до +1600 | |
|
B |
от +400 до +1820 | |
|
N |
от -200 до +1300 | |
|
E |
от -200 до +1000 | |
|
J |
от -210 до +1200 | |
|
T |
от -200 до +400 | |
|
Примечание: 1) - Типы НСХ - по ГОСТ 6651-2009 (для ТС) и по ГОСТ Р 8.585-2001 (для ТП) | ||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20,4 до 27,6 |
|
Потребляемая мощность модулей, В-А, не более - AI208G |
6,6 |
|
- AI708G |
8,2 |
|
- AI408G |
1,8 |
|
- AI508G |
4,5 |
|
- AI608G |
3,0 |
|
- AO108G |
8,7 |
|
Разрядность АЦП/ЦАП (в зависимости от модификации) |
24 |
|
Габаритные размеры ШхВхД, мм, не более: |
40x125x143 |
|
Масса, г, не более |
279 |
|
Рабочие условия эксплуатации:
|
от -30 до +60 |
|
влаги) |
от 5 до 95 |
|
Средняя наработка на отказ, ч, не менее |
200000 |
|
Средний срок службы, лет, не менее |
20 |
