Принцип действия анализаторов основан на воспроизведении и изменении напряжения, силы тока, мощности или сопротивления при тестировании различных химических источников тока (ХИТ) путем формирования регулируемых и стабилизированных значений напряжения, силы тока, мощности и сопротивления, которые не зависят от процессов, происходящих в тестируемом ХИТ.

Анализаторы технически представляют собой электронные устройства, которые содержат программируемый источник питания и программируемую электронную нагрузку, управляемые микроконтроллером. Анализатор может функционировать в режиме воспроизведения по заданному закону во времени зарядного (разрядного) напряжения, силы зарядного (разрядного) тока, зарядной (разрядной) мощности и разрядного сопротивления, с одновременным измерением напряжения на ХИТ и силы тока (заряда или разряда) через ХИТ. Регулировка выходных значений напряжения, силы тока, мощности и сопротивления осуществляется на основе сигналов обратной связи, поступающих непосредственно с клемм тестируемого ХИТ. Сигналы обратной связи обрабатываются микроконтроллером, который формирует управляющие сигналы для встроенного программируемого источника питания и встроенной программируемой электронной нагрузки.

Анализаторы выпускаются в двух модификациях: АСК500.30.40.1 и АСК500.15.80.1. Обе модификации имеют одинаковое конструктивное исполнение, но отличаются рабочим диапазоном напряжения на ХИТ и рабочим диапазоном тока заряда и разряда ХИТ.

Анализатор снабжен внешним датчиком температуры, используемым для контроля температуры ХИТ и выполнения защитных функций.

Управление анализаторами, их конфигурирование, запуск теста ХИТ, наблюдение за ходом тестирования, получение и вывод результатов измерений осуществляется через интерфейс связи Ethernet с помощью программного обеспечения Ym128, поставляемого вместе с приборами на электронном носителе. Программное обеспечение Ym128 должно быть установлено на персональном компьютере Пользователя перед началом работы с анализатором.

Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе для настольного размещения. На передней панели расположен тумблер - индикатор включения питания, гнезда для подключения тестируемых ХИТ, светодиодные индикаторы, а также вентиляционные щели для забора холодного воздуха из окружающей среды. На задней панели расположен разъем Ethernet, разъем питания 220 В и вентиляционные щели для выходя горячего воздуха в окружающую среду.

Заводской номер в виде цифро-буквенного обозначения, идентифицирующий каждый экземпляр средства измерений, наносится арабскими цифрами и латинскими буквами на задней панели анализатора методом лазерной гравировки, либо несмываемой тушью.

Пломбировка анализаторов от несанкционированного доступа осуществляется путем нанесения защитной наклейки с уникальным номером на нижнюю часть прибора в месте стыка половин корпуса.

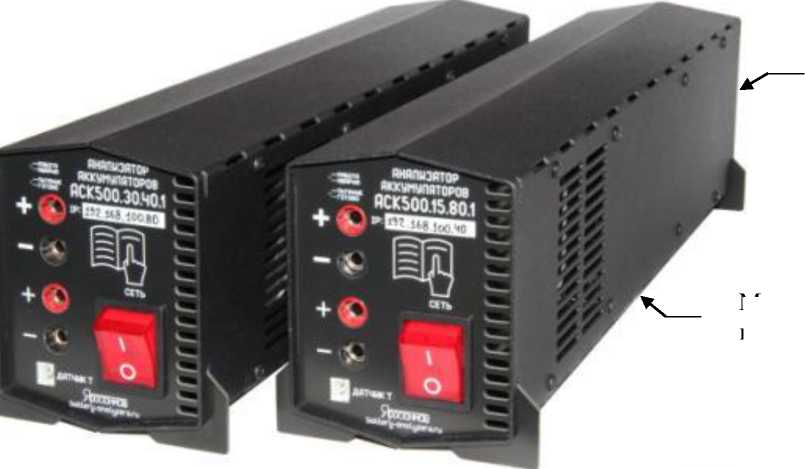

Общий вид анализаторов, место нанесения заводского номера, место пломбирования, а также место нанесения знака поверки, приведены на рисунке 1.

Место нанесения заводского номера и знака утверждения типа

Рисунок 1 - Общий вид анализаторов АСК500.30.40.1 и АСК500.15.80.1 с указанием мест пломбирования, места нанесения знака поверки и места нанесения заводского номера

Место пломбирования и нанесения знака поверки

Основные метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 - Технические характеристики анализаторов
