Номер по Госреестру СИ: 92352-24
92352-24 Приборы универсальные весоизмерительные
(ПВ-500)
Назначение средства измерений:
Приборы универсальные весоизмерительные ПВ-500 (далее - ПВ) предназначены для измерений и преобразований аналоговых или цифровых выходных сигналов весоизмерительных датчиков (далее - датчик) в цифровую форму, отображение измерительной информации на встроенном цифровом дисплее и передачи этой информации периферийным устройствам.
Внешний вид.
Приборы универсальные весоизмерительные
Рисунок № 1
Внешний вид.
Приборы универсальные весоизмерительные
Рисунок № 2
Внешний вид.
Приборы универсальные весоизмерительные
Рисунок № 3
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 10.06.2029
Номер записи - 194163
ID в реестре СИ - 1416891
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Закрытое акционерное общество "Промавтоматика" (ЗАО "Промавтоматика")
Страна - РОССИЯ
Населенный пункт - г. Кемерово
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1390 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Приборы универсальные весоизмерительные (ПВ-500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Промавтоматика" (ЗАО "Промавтоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92352-24 10.06.2029 |
Приборы универсальные весоизмерительные, ПВ-500 Закрытое акционерное общество "Промавтоматика" (ЗАО "Промавтоматика") (РОССИЯ г. Кемерово) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Приборы универсальные весоизмерительные (ПВ-500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы универсальные весоизмерительные (ПВ-500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) ПВ является встроенным, используется в стационарной (закрепленной) аппаратной части.
ПО разделено на метрологически значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части ПО отображаются на дисплее при включении.
Изменение ПО через интерфейс пользователя невозможно.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО*, не ниже |
5.ХХ.ХХ |
|
Цифровой идентификатор ПО* |
— |
|
* Символы «ХХ.ХХ» принимают значения от 00.35 до 99.99 включительно и относится к метрологически незначимой части ПО. Конструкция ПВ не предусматривает вычисление цифрового идентификатора ПО. | |
Уровень защиты ПО: «высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, расположенную на корпусе ПВ, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 1.4 «Устройство, принцип работы ПВ. Метод измерений» УФГИ 1125.00.00.000 РЭ «Приборы универсальные весоизмерительные ПВ-500. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 26.51.66-085-00230929-2023 «Приборы универсальные весоизмерительные ПВ-500. Технические условия».
ПравообладательЗакрытое акционерное общество «Промавтоматика» (ЗАО «Промавтоматика»)
ИНН 4207000244
Юридический адрес: 650000, Кемеровская область - Кузбасс, г. Кемерово, ул. Кузбасская, д. 31
Телефон: +7 (3842) 90-11-90
E-mail: office@jspa.ru
Изготовитель
Закрытое акционерное общество «Промавтоматика» (ЗАО «Промавтоматика») ИНН 4207000244
Адрес: 650000, Кемеровская область - Кузбасс, г. Кемерово, ул. Кузбасская, д. 31
Телефон: +7 (3842) 90-11-90
E-mail: office@jspa.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55
Е-mail: sittek@mail.ru
Правообладатель
Закрытое акционерное общество «Промавтоматика» (ЗАО «Промавтоматика»)
ИНН 4207000244
Юридический адрес: 650000, Кемеровская область - Кузбасс, г. Кемерово, ул. Кузбасская, д. 31
Телефон: +7 (3842) 90-11-90
E-mail: office@jspa.ru
Принцип действия ПВ основан на измерении аналогового электрического сигнала от весоизмерительных тензорезисторных датчиков (далее - датчик) с последующим преобразованием в цифровой код и выводе измерительной информации на встроенный дисплей ПВ, а также передаче этой информации в цифровом виде на внешние периферийные устройства.
ПВ представляют собой электронные устройства, состоящие из стабилизированного источника питания датчиков, аналого-цифрового преобразователя, процессора обработки данных, дисплея, клавиатуры управления и интерфейсов связи.
Корпус ПВ выполнен из окрашенной стали с отрывающейся дверцей. На передней панели располагается пленочная клавиатура, с помощью которой можно переключать отображаемую на дисплее информацию и производить изменение настроечных параметров.
Передача данных на периферийные устройства осуществляется по различным интерфейсам: RS-232/RS-485/Ethernet.
ПВ снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- определение стабильного равновесия (4.4.2);
-
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство тарирования (Т.2.7.4);
-
- выбор различных единиц измерений массы (2.1);
-
- режим работы многоинтервальных весов (Т.3.2.6);
-
- дискретное и непрерывное суммирование;
-
- управление дискретными входами и выходами;
-
- непрерывное суммирование и управление дискретными входами и выходами;
-
- отображение результатов взвешивания в единицах массы, передаваемых через цифровой интерфейс от датчиков с цифровым выходным сигналом.

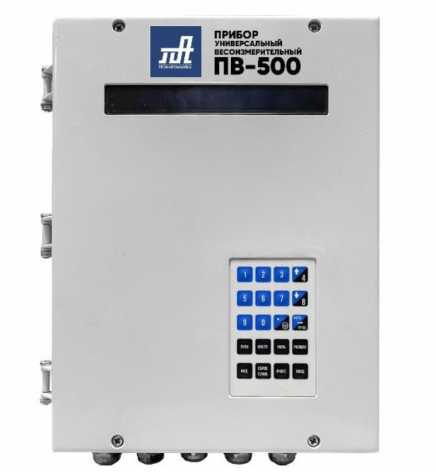

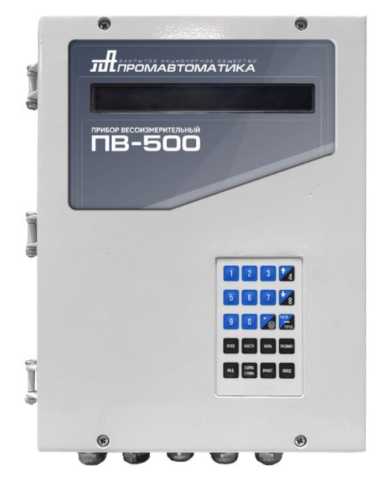

Общий вид ПВ представлен на рисунке 1.
Рисунок 1 - Общий вид ПВ
Заводской номер ПВ наносится фотохимическим способом в цифровом формате на маркировочную табличку, расположенную на корпусе (7 арабских цифр).
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
Пломбирование и нанесение знака поверки на ПВ не предусмотрены.
Место нанесения знака
утверждения типа
< ------------
ПРИБОР
ЗАО «ПРОМАВТОМАТИКА» универсальный
! весоизмерительный
УФГИ 1125.00.00.000 ПВ-500
Диапазон рабочих температур/С
ПРОАААбТОМАТИКА
от ■ 40 до + 50
ГОД ИЗГОТОВЛЕНИЯ _ ИДЕНТИФИКАЦИОННЫЙ "
НОМЕР ПО =
ЗАВОДСКОЙ №
Место нанесения заводского номера
Рисунок 2 - Маркировочная табличка с местами нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
средний (Ш) |
|
Значение доли предела допускаемой погрешности ПВ от предела допускаемой погрешности весов в сборе (pi) |
0,5 |
|
Максимальное число поверочных интервалов (п) |
6000 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Напряжение питания датчика (^exc), В |
5 |
|
Минимальное входное напряжение, приходящееся на один поверочный интервал (AUmin), мкВ |
3,9 |
|
Минимальное напряжение в диапазоне измерений (UMRmin), мВ |
-19,5 |
|
Максимальное напряжение в диапазоне измерений (UMRmax), мВ |
+19,5 |
|
Диапазон измерения входного сигнала, мВ/В |
от -3,9 до +3,9 |
|
Минимальное полное сопротивление датчиков (^Lmin), Ом |
80 |
|
Максимальное полное сопротивление датчиков (^Lmax), Ом |
5000 |
|
Максимальное количество измерительных каналов для датчиков |
4 |
|
Кабельное соединение с датчиком, количество проводов |
4 или 6 |
|
Максимальное значение отношения длины кабеля к поперечному сечению, (L/A)max, м/мм2 |
285 |
|
Особый диапазон температур, °С |
от -40 до +50 |
|
Параметры электрического питания от сети переменного тока: | |
|
- напряжение переменного тока, В |
22O+32 |
|
- частота переменного тока, Гц |
50±2 |
|
Потребляемая мощность, Вт, не более |
31 |
|
Число разрядов индикации |
40 |
|
Высота цифр индикации, мм |
5 |
|
Число строк индикации |
2 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
250 |
|
- ширина |
160 |
|
- высота |
396 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
6,5 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
20000 |
