Номер по Госреестру СИ: 92313-24
92313-24 Газоанализатор инфракрасный
(ZRE)
Назначение средства измерений:
Газоанализатор инфракрасный ZRE (далее - газоанализатор) предназначен для непрерывного измерения объемной доли окиси углерода (СО).
Внешний вид.
Газоанализатор инфракрасный
Рисунок № 1
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства -
Номер записи - 194166
ID в реестре СИ - 1416894
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Fuji Electric Co., Ltd
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1391 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Газоанализатор инфракрасный (ZRE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Fuji Electric Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92313-24 |
Газоанализатор инфракрасный, ZRE Fuji Electric Co., Ltd (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
92297-24 |
Газоанализаторы термокондуктометрические, ZAF Fuji Electric Co., Ltd (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Газоанализатор инфракрасный (ZRE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализатор инфракрасный (ZRE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор имеет встроенное метрологически значимое ПО, которое установлено в энергонезависимую память прибора. Встроенное ПО используется для обеспечения функционирования газоанализатора, выполнения измерений, отображения, передачи результатов измерений на внешние устройства и носители информации.
хранения и
С целью защиты ПО и данных от несанкционированного доступа и искажения: ПО расположено в энергонезависимой памяти прибора; осуществляется тестирование ПО при запуске; реализован вывод сообщений об ошибках, реализован журнал событий; для газоанализатора реализован доступ к ПО при помощи системы паролей.
Уровень защиты ПО газоанализатора соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TK7P6861 |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.0 |
|
Цифровой идентификатор ПО |
025CF500h |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Газоанализатор инфракрасный ZRE. Руководство по эксплуатации», раздел 3.4 «Измерения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Стандарт предприятия Fuji Electric Co., Ltd, Япония.
ПравообладательFuji Electric Co., Ltd, Япония
Адрес: Gate City Ohsaki, East Tower, 11-2, Osaki 1-chome, Shinagawa-ku, Tokyo 141-0032, Japan
Тел. +81 75-2217978.
E-mail: info@fic-net.jp
Изготовитель
Fuji Electric Co., Ltd, ЯпонияАдрес: Gate City Ohsaki, East Tower, 11-2, Osaki 1-chome, Shinagawa-ku, Tokyo 141-0032, Japan
Тел. +81 75-2217978.
E-mail: info@fic-net.jp
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Fuji Electric Co., Ltd, ЯпонияАдрес: Gate City Ohsaki, East Tower, 11-2, Osaki 1-chome, Shinagawa-ku, Tokyo 141-0032, Japan
Тел. +81 75-2217978.
E-mail: info@fic-net.jp
Принцип действия газоанализатора - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации. В газоанализаторе используется оптический модуль, состоящий из источника инфракрасного излучения, проточной кюветы и детектора. Детектор, заполненный средой, содержащей определяемый компонент, состоит из двух камер, разделенных перегородкой, но соединенных газовым каналом, в котором установлен датчик массового расхода. Инфракрасное излучение, прошедшее через проточную кювету, поглощается в передней камере детектора, газ расширяется и перетекает в заднюю камеру, значение расхода фиксируется датчиком массового расхода.
Конструктивно газоанализатор имеет моноблочное исполнение со встроенным первичным преобразователем. На передней панели расположены кнопка питания, выход USB, расходомер, ЖК-дисплей для отображения измеряемых параметров и настроек газоанализатора, а также для управления настройками. На задней панели расположены следующие элементы: штуцера для подачи анализируемой пробы, газа сравнения, а также клеммы для электрических подключений (питание, выходные сигналы и др.). Способ отбора проб принудительный.
К данному типу средств измерений относится газоанализатор с серийным № N1J1339.
Общий вид газоанализатора приведен на рисунке 1. Пломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на газоанализатор не предусмотрено. Газоанализатор имеет серийный номер в виде буквенно-цифрового обозначения, который нанесен на идентификационную табличку газоанализатора, расположенную на задней панели (рисунок 2).

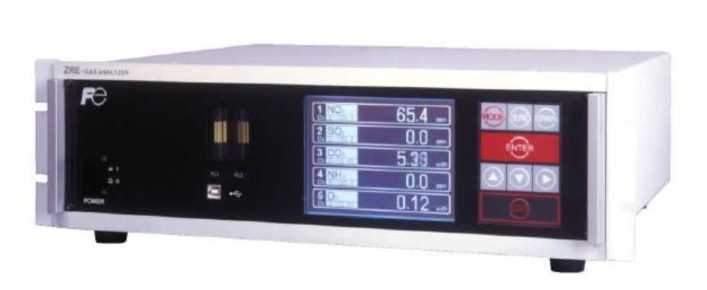

Рисунок 1 - Общий вид газоанализатора инфракрасного ZRE
ТУРЕ ZREABBY3-F6YYY-YYYY1BE-YHYAA 0- 1С00 / 2000 ppm
со
UL61010-1
CSAC2Z2No61010-1
Место нанесения серийного номера
OUTPUT
POWER
SERNO.
ADDRESS Tokyo, 191-8502 JAPAN
1
4-20mADC—
100-240 VAC 50/60 HzlOOV^
N1J1339 J- MFU 2U2I-II
full Electric Co..Ltd. Made In Japan
Рисунок 2 - Общий вид идентификационной таблички газоанализатора
Таблица 2 -
|
Определяемый компонент |
Диапазон измерений объёмной доли определяемого компонента, млн-1 (ppm) |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, % |
|
Окись углерода (CO) |
от 0 до 1000 |
±5 |
Таблица 3 - Дополнительные
|
Наименование характеристики |
Значение |
|
Время установления показаний, T90, с, не более |
15 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В Частота переменного тока, Гц |
от 100 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Время прогрева, мин, не более |
60 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
133x483x418 |
|
Масса, кг, не более |
8 |
|
Рабочие условия эксплуатации:
|
от +5 до +50 от 84 до 106,7 90 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
25000 |
