Номер по Госреестру СИ: 92304-24
92304-24 Анализаторы конвейерные влажности и зольности твердого топлива
(АГП-К-4)
Назначение средства измерений:
Анализаторы конвейерные влажности и зольности твердого топлива АГП-К-4 (далее - анализаторы) предназначены для измерений зольности и массовой доли воды (влажности) в твёрдом топливе (угле, коксе, далее - топливе), транспортируемом по ленте конвейера в режиме реального времени.
Внешний вид.
Анализаторы конвейерные влажности и зольности твердого топлива
Рисунок № 1
Внешний вид.
Анализаторы конвейерные влажности и зольности твердого топлива
Рисунок № 2
Внешний вид.
Анализаторы конвейерные влажности и зольности твердого топлива
Рисунок № 3
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 10.06.2029
Номер записи - 194191
ID в реестре СИ - 1416921
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Диамант" (ООО "Диамант")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Дубна
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1408 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы конвейерные влажности и зольности твердого топлива (АГП-К-4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Диамант" (ООО "Диамант")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37557-08 18.05.2029 |
Измерители энергии высоковольтного импульса, ИЭВИ-02 "ДИАМАНТ" Общество с ограниченной ответственностью "Диамант" (ООО "Диамант") (РОССИЯ Московская область, г. Дубна) |
ОТ МП |
1 год |
|
92304-24 10.06.2029 |
Анализаторы конвейерные влажности и зольности твердого топлива, АГП-К-4 Общество с ограниченной ответственностью "Диамант" (ООО "Диамант") (РОССИЯ Московская область, г. Дубна) |
ОТ МП |
1 год |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Кто поверяет Анализаторы конвейерные влажности и зольности твердого топлива (АГП-К-4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы конвейерные влажности и зольности твердого топлива (АГП-К-4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) записано на АРМ оператора в виде программного кода и предназначено для считывания измерительной информации с блоков детектирования и отображения результатов на экране. Программное обеспечение состоит из 2 частей: интерфейса пользователя AGP_GUI, предназначенного для непосредственного взаимодействия с пользователем и для подготовки набранных с нейтронного модуля данных, и программного модуля fitHist, предназначенного для разложения набранного спектра на элементные вклады.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании характеристик.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
fitHist |
AGP GUI |
|
Номер версии ПО, не ниже |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации ПНТВ.415311.005 РЭ типографским способом или специальным штемпелем.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Проведение измерений на анализаторе АГП-К-4» Руководства по эксплуатации ПНТВ.415311.005 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПНТВ.415311.005ТУ Анализаторы конвейерные влажности и зольности твердого топлива АГП-К-4. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Диамант» (ООО «Диамант»)
ИНН 5010048900
Юридический адрес: 141980, Россия, Московская область, г. Дубна, ул. Академика Балдина, д. 4, корп. 215, к. 332
Изготовитель
Общество с ограниченной ответственностью «Диамант» (ООО «Диамант»)ИНН 5010048900
Юридический адрес: 141980, Московская обл., г. Дубна, ул. Академика Балдина, д. 4, к. 215, к. 332
Адрес места осуществления деятельности: 141980, Московская обл., г. Дубна, ул. Академика Балдина, д. 4, к. 215, к. 332
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип работы анализаторов основан на методе меченых нейтронов. Метод меченых нейтронов состоит в регистрации вторичного гамма-излучения, получаемого в результате облучения исследуемого объекта потоком быстрых нейтронов, в совпадениях с альфа-частицами, сопровождающими рождение нейтронов в реакции d+t а+п. Анализатор регистрирует жесткое гамма-излучение в диапазоне от 0,7 до 8 МэВ от реакций неупругого рассеяния быстрых меченых нейтронов. Полученные гамма-спектры анализируются и раскладываются на вклады отдельных элементов, после чего рассчитывается величина зольности и влажности топлива. Обработка результатов измерений и управление спектрометрическими трактами осуществляется компьютером с соответствующим программным обеспечением.
Конструктивно анализаторы состоят из нейтронного модуля и шкафа управления.
В нейтронный модуль входят: нейтронный генератор ИНГ-27 с альфа-детектором на 9 каналов, два блока гамма-детекторов из 7 гамма-детекторов БДЭГ-6233-1 на основе кристалла BGO для регистрации гамма-излучения каждый. Блоки гамма-детекторов оборудованы системой термостатирования.
В шкаф управления входят система питания и считывания.
Нейтронный модуль и шкаф управления выполнены в пыле-влагозащищённом исполнении.
Анализаторы применяются для топлива со следующими физическими и физикохимическими характеристиками: крупность не более 100 мм, толщина слоя не более 300 мм.
Маркировочная этикетка в виде наклейки наносится на переднюю стенку шкафа управления и на переднюю и боковую стенки нейтронного модуля. Маркировочная этикетка содержит информацию о производителе, наименовании и децимальном номере ЕСКД анализатора, его заводском номере и годе выпуска. Заводской номер нанесен типографским способом и имеет цифровой формат. Шкаф управления и нейтронный модель имеют идентичный заводской номер.

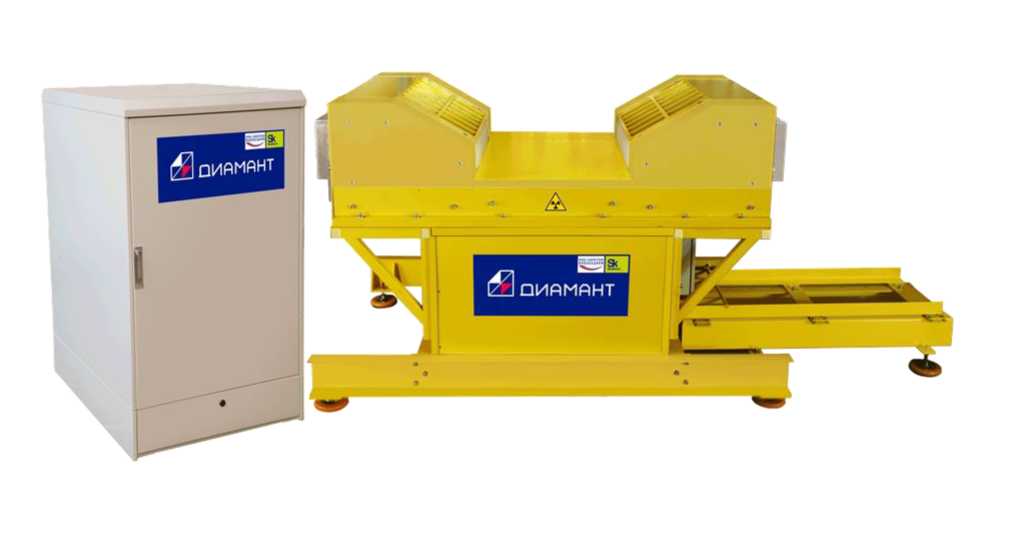

Общий вид анализаторов приведен на рисунке 1. Общий вид маркировочной этикетки представлен на рисунке 2. Нанесение знака поверки и пломбирование анализаторов не предусмотрено.
нейтронный модуль
шкаф управления
Рисунок 1 - Общий вид анализаторов конвейерных влажности и зольности твердого топлива
АГП-К-4
Анализатор конвейерный влажности и зольности твердого топлива АГП-К-4 Нейтронный модуль
(ПНТВ.415311.005)
Зав. № 23.01 Год выпуска: 2023
Анализатор конвейерный влажности и зольности твердого топлива АГП-К-4 Шкаф управления
(ПНТВ.415311.005)
Зав. № 23.01 Год выпуска: 2023
Рисунок 2 - Общий вид маркировочной этикетки
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор конвейерный влажности и зольности твердого топлива |
АГП-К |
1 шт. |
|
2 АРМ (автоматизированное рабочее место) оператора с программным обеспечением |
- |
1 шт. |
|
3 Комплект ЗИП |
- |
1 шт. |
|
4 Упаковка |
- |
1 шт. |
|
5 Методика поверки |
- |
1 экз. |
|
6 Руководство по эксплуатации |
ПНТВ.415311.005 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений зольности, % |
от 3 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений зольности, %, | |
|
в поддиапазонах измерений: | |
|
от 3 % до 10 % включ. |
±1,0 |
|
св. 10 % до 30 % включ. |
±1,5 |
|
св. 30 % до 50 % |
±2,0 |
|
Диапазон измерений массовой доли воды (влажности), % |
от 2 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли | |
|
воды (влажности), %, в поддиапазонах измерений: | |
|
от 2 % до 10 % включ. |
±1,0 |
|
св. 10 % до 25 % |
±1,5 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
- потребляемая мощность, Вт, не более |
1500 |
|
Масса нейтронного модуля, кг, не более |
2900 |
|
Масса шкафа управления, кг, не более |
300 |
|
Габаритные размеры нейтронного модуля, мм, не более: | |
|
- высота |
1295 |
|
- ширина |
3070 |
|
- длина |
1280 |
|
Габаритные размеры шкафа управления, мм, не более: | |
|
- высота |
1430 |
|
- ширина |
790 |
|
- длина |
1121 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +5 до +40 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
Время предварительного набора статистики, мин, не менее |
30 |
