Сведения о средстве измерений: 92355-24 Контроллеры программируемые логические

Номер по Госреестру СИ: 92355-24
92355-24 Контроллеры программируемые логические
(MVI)

Назначение средства измерений:
Контроллеры программируемые логические MVI (далее - контроллеры) предназначены для измерений, воспроизведения и преобразования силы и напряжения постоянного электрического тока, сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, счета импульсов, используемые для регулирования параметров технологического процесса.

сертификация программного обеспечения
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3

Общие сведения

Дата публикации - 16.06.2024
Срок свидетельства - 13.06.2029
Номер записи - 194201
ID в реестре СИ - 1416958
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Автоматизация-Метрология-ЭКСПЕРТ" (ООО "Автоматизация-Метрология-ЭКСПЕРТ")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Контроллеры программируемые логические (MVI)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Автоматизация-Метрология-ЭКСПЕРТ" (ООО "Автоматизация-Метрология-ЭКСПЕРТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
89065-23

Система измерений количества и показателей качества нефти № 1527 УПН Чаяндинского НГКМ, Обозначение отсутствует
Общество с ограниченной ответственностью "Автоматизация-Метрология-ЭКСПЕРТ" (ООО "Автоматизация-Метрология-ЭКСПЕРТ") (РОССИЯ г. Уфа)
ОТ
МП
1 год
89887-23

Система измерений количества и показателей качества газа в составе комплекса объектов по компримированию и подготовке газа и конденсата (установка извлечения и транспорта конденсата "Новопортовского нефтегазоконденсатного месторождения" ООО "Газпромнефть-Ямал"), Обозначение отсутствует
Общество с ограниченной ответственностью "Автоматизация-Метрология-ЭКСПЕРТ" (ООО "Автоматизация-Метрология-ЭКСПЕРТ") (РОССИЯ г. Уфа)
ОТ
МП
4 года
92355-24
13.06.2029
Контроллеры программируемые логические, MVI
Общество с ограниченной ответственностью "Автоматизация-Метрология-ЭКСПЕРТ" (ООО "Автоматизация-Метрология-ЭКСПЕРТ") (РОССИЯ г. Уфа)
ОТ
МП
3 года

Кто поверяет Контроллеры программируемые логические (MVI)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Контроллеры программируемые логические (MVI)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров условно разделяется на 2 группы — встроенное программное обеспечение (далее - ВПО) контроллеров и прикладное программное обеспечение (далее - ППО), разрабатываемое пользователем с помощью специализированных инструментальных средств и загружаемое в контроллер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей ЦПУ и модулей аналоговых входов/выходов на заводе изготовителе во время производственного цикла. ВПО недоступно пользователю подлежит изменению на протяжении всего времени функционирования (жизненного изделия).

и не цикла

5, 6,

Метрологические характеристики контроллеров, указанные в таблицах нормированы с учетом влияния ВПО.

ППО, разрабатываемое пользователем и загружаемое в контроллер, не влияет на метрологические характеристики измерительных каналов и на результаты измерений контроллера. ППО производит действия с измерительной информацией, поступающей от измерительных каналов контроллера, в соответствии с реализованными алгоритмами обработки данных.

ППО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики измерительных каналов контроллера.

и

на

Инструментальной средой разработки ППО, обслуживания, диагностики конфигурирования контроллеров является ПО «AutoThink», устанавливаемое персональный компьютер. ПО AutoThink, не влияет на метрологические характеристики измерительных каналов контроллера.

Идентификационные данные ПО «AutoThink» приведены в таблице 3.

Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные ПО «AutoThink»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AutoThink

Номер версии (идентификационный номер) ПО

не ниже 3.1.8

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделах 4.3 «Методы измерений» руководства по эксплуатации на Контроллеры программируемые логические MVI серии LK КДСА.012 РЭ, 2.11 «Методы измерений» руководства по эксплуатации на Контроллеры программируемые логические MVI серии LE КДСА.012 РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»;

ГОСТ Р МЭК 61131-1-2016 «Контроллеры программируемые. Часть 1. Общая информация»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.20.30.120-012-88090790-2023 «Программируемый логический контроллер MVI. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Автоматизация-Метрология-

ЭКСПЕРТ» (ООО «Автоматизация-Метрология-ЭКСПЕРТ»)

ИНН 0276115746

Юридический адрес: 450104, Республика Башкортостан, г. Уфа, ул. Уфимское ш.,

д. 13А

Изготовитель

Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ» (ООО «Автоматизация-Метрология-ЭКСПЕРТ»)
ИНН 0276115746
Юридический адрес: 450104, Республика Башкортостан, г. Уфа, ул. Уфимское ш., д. 13А
Адрес места осуществления деятельности: 450056, Республика Башкортостан, Уфимский р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1 Телефон/факс: +7 (347) 286-53-50
Web-сайт: www.ame-info.ru
E-mail: info@ame-info.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru

Правообладатель

Общество с ограниченной ответственностью «Автоматизация-Метрология-
ЭКСПЕРТ» (ООО «Автоматизация-Метрология-ЭКСПЕРТ»)
ИНН 0276115746
Юридический адрес: 450104, Республика Башкортостан, г. Уфа, ул. Уфимское ш.,
д. 13А

Принцип действия контроллеров заключается в непрерывном измерении и преобразовании входных электрических сигналов, поступающих от измерительных преобразователей или других источников, а также в непрерывном воспроизведении выходных электрических сигналов. Контроллеры также осуществляют прием дискретных и цифровых сигналов. Измерительная и другая входная информация используется для обработки, вычислений и преобразований данных по различным алгоритмам на основе программных средств, регистрации и хранения измеренных и вычисленных значений, формирования управляющих, аварийных аналоговых, дискретных и цифровых сигналов, алгоритмического программного управления.

Контроллеры изготавливаются в двух модификациях:

Контроллеры LE - модульные программируемые логические контроллеры для средней и малой автоматизации;

Контроллеры LK - модульные программируемые логические контроллеры для управления промышленными технологическими процессами с поддержкой горячего резервирования и систем удаленного ввода-вывода.

Контроллеры применяются в качестве вторичной части измерительных, управляющих и телеметрических сетевых систем сбора и передачи данных, используемых для построения автоматических, автоматизированных и локально - автономных устройств и систем измерений, контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами, автоматическими системами и установками пожаротушения и сигнализации, в составе узлов учета количества жидкости, пара, газа, тепловой и электрической энергии и другие применения в различных отраслях промышленности.

Состав контролеров определяется в общих случаях заказом (заказной спецификацией) в соответствии с параметрами применения на технологических объектах, а также в соответствии с Техническим Заданием и другими техническими требованиями.

В зависимости от реализуемых функций, базового процессорного модуля и всех модулей, в состав контроллеров могут входить следующие основные компоненты:

- модули центрального процессорного устройства (далее - ЦПУ);

  • - модули аналоговых входов и выходов;

  • - модули дискретных входов и выходов;

  • - коммуникационные модули;

  • - модули питания;

  • - соединительные шины;

  • - различное периферийное оборудование.

Каждый модуль контроллера в модификации LE выполнен в виде печатных плат, размещенный в пластмассовом корпусе и предназначены для установки на монтажный рельс. На лицевых панелях расположены индикаторные светодиоды, клеммы, разъемы.

Каждый модуль контроллера в модификации LK выполнен в виде печатных плат, размещенный в пластмассовом корпусе и устанавливаются на соединительной шине. На лицевых панелях расположены индикаторные светодиоды, клеммы, разъемы.

Для связи компонентов контроллеров между собой, а также с датчиками и другими сторонними системами управления контроллеры имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, Modbus TCP, Modbus RTU, Profibus DP, Powerlink, OPC, RS-232/RS-422/RS-485, USB и других.

Модули дискретных входов и выходов, источники питания, процессоры, коммуникационные модули, модули с цифровыми протоколами передачи данных (Modbus, Profibus, HART, OPC и другие цифровые протоколы связи), входящие в состав контроллеров, не относятся к измерительным компонентам и не требуют метрологического обслуживания.

Измерительные каналы контроллеров строятся на базе модулей центрального процессорного устройства (далее - ЦПУ) и измерительных модулей входов/выходов, представленных в таблице 1, 2.

Таблица 1 - Перечень модулей контроллеров модификации LE

Тип модуля

Обозначение модуля

Описание и спецификация

Модуль ЦПУ

LE5107E

Модуль ЦПУ, с 2-мя каналами аналогового ввода и 2-мя каналами аналогового вывода

Коммуникационная

плата

LE5611

Плата расширения с 2-мя каналами аналогового ввода

LE5621

Плата расширения с 1 каналом аналогового вывода

Аналоговые модули

LE5310

4-канальный модуль аналогового ввода

LE5311

8-канальный модуль аналогового ввода

LE5320

2-канальный модуль аналогового вывода

LE5321

4-канальный модуль аналогового вывода

LE5330

4-канальный модуль аналогового ввода

LE5340

4-канальный      модуль      аналогового      ввода

термоэлектрических преобразователей

LE5341

4-канальный      модуль      аналогового      ввода

термопреобразователей сопротивления

LE5342

8-канальный модуль аналогового ввода сопротивления постоянного электрического тока

Таблица 2 - Перечень модулей контроллеров модификации LK

Тип модуля

Обозначение модуля

Описание и спецификация

Модуль ЦПУ

LK220

Модуль ЦПУ без встроенных измерительных каналов

LK222

Модуль ЦПУ без встроенных измерительных каналов

LK224

Модуль ЦПУ без встроенных измерительных каналов

Аналоговые модули

LK410

8-канальный модуль аналогового ввода

LK411

8-канальный модуль аналогового ввода

LK412

6-канальный изолированный модуль аналогового ввода

LK430

6-канальный      модуль      аналогового      ввода

термопреобразователей сопротивления

LK441

8-канальный      модуль      аналогового      ввода

термоэлектрических преобразователей

LK442

6-канальный      модуль      аналогового      ввода

термоэлектрических преобразователей

LK511

4-канальный модуль аналогового вывода

LK512

8-канальный модуль аналогового вывода

Высокоскоростной счетный модуль

LK620

2-канальный счетный модуль, измеряющий количество импульсов

Заводской номер контроллера наносится на маркировочную табличку, наклеиваемую на боковую панель модуля типографическим способом. Формат нанесения заводского номера - цифровой. Места нанесения заводских номеров показаны на рисунке 3.

Общий вид контроллеров представлен на рисунках 1-2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование контроллеров не предусмотрено.

Внешний вид. Контроллеры программируемые логические (MVI), http://oei-analitika.ru

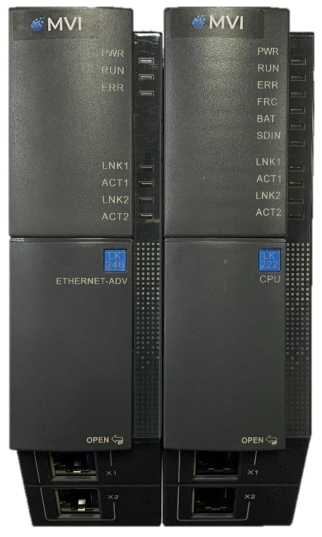

Рисунок 1 - Общий вид контроллера модификации LK.

Внешний вид. Контроллеры программируемые логические (MVI), http://oei-analitika.ru

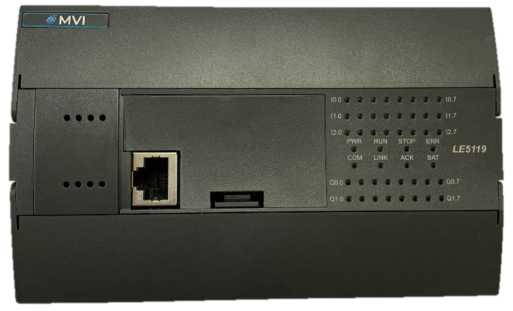

Рисунок 2 - Общий вид контроллера модификации LE

Внешний вид. Контроллеры программируемые логические (MVI), http://oei-analitika.ru

101*368230

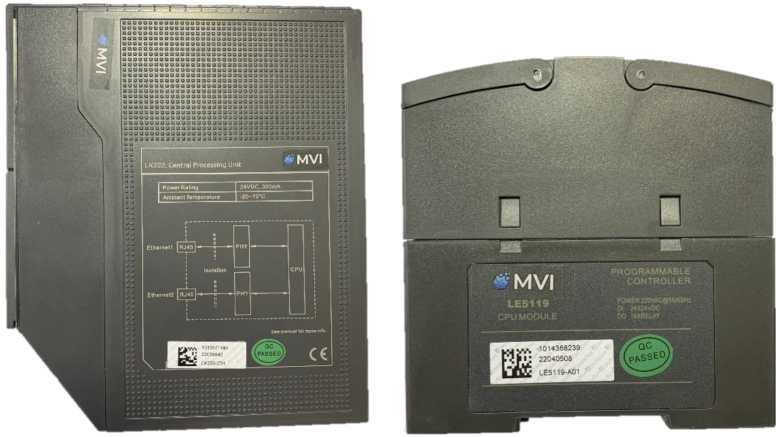

Рисунок 3 - Место нанесения заводского номера контроллера


Таблица 7 - Комплектность

Наименование

Обозначение

Количество

Программируемый логический контроллер*

MVI

1 шт.

Руководство по эксплуатации

КДСА.012 РЭ

1 шт.

Паспорт

ПС 26.20.30.120-012-88090790-

в соответствии

2023

с заказом

Прикладное программное

AutoThink

1 шт.

обеспечение

* - комплектность каждого контроллера указывается в заказной документации


Основные метрологические и технические характеристики контроллеров приведены в таблицах 4, 5 и 6.

Таблица 4 - Основные

Тип

модуля

Количество

аналоговых каналов вход/выход

Диапазоны измерений (преобразований) входного сигнала/воспроизведений выходного сигнала

Пределы допускаемой погрешности1

на входе

на выходе

1

2

3

4

5

LE5107E

2/2

от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В

от 4 до 20 мА от 0 до 20 мА от 0 до 10 В

±1 %1)

LE5611

2/-

от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В

-

±1 %1)

LE5621

-/1

-

от 4 до 20 мА от 0 до 20 мА от 0 до 10 В

±1 %1)

LE5310

4/-

от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В

-

±0,5 %1)

LE5311

8/-

от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В

-

±0,5 %1)

LE5320

-/2

-

от 4 до 20 мА от 0 до 20 мА от 0 до 10 В

±0,5 %1)

LE5321

-/4

-

от 4 до 20 мА от 0 до 20 мА от 0 до 10 В

±0,5 %1)

LE5330

4/2

от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В

от 4 до 20 мА от 0 до 20 мА от 0 до 10 В

±0,5 %1)

Продолжение таблицы 4

LE5340

4/-

LE5341

4/-

Термопара типа B от +250 °С до +1820 °С

Термопара типа E от -253 °С до +1000 °С

Термопара типа J от -205 °С до +1200 °С

Термопара типа K от -249 °С до +1372 °С

Термопара типа N от -236 °С до +1300 °С

Термопара типа R от -28 °С до +1768 °С

Термопара типа S от -30 °С до +1768 °С

Термопара типа T от -248 °С до +400 °С от -80 до +80 мВ Термопреобразователь сопротивления 50М (а=0,00428 °С-1) от -50 °С до +150 °С Термопреобразователь сопротивления Pt100 (а=0,00385 °С-1) от -200 °С до +200 °С Термопреобразователь сопротивления Pt100 (а=0,00385 °С-1) от +200 °С до +850 °С Термопреобразователь сопротивления Pt100 (а=0,00391 °С-1) от -200 °С до +200 °С Термопреобразователь сопротивления Pt100 (а=0,00391 °С-1) от +200 °С до +630 °С

LE5342

8/-

Терморезистор NTC от -30 °С до +130 °С

±18,5 °С2)

±2,3 °С2)

±2,9 °С2)

±4,2 °С2)

±4,7 °С2)

±13,5 °С2)

±15,3 °С2)

±3,8 °С2)

±0,1 %2)

±1 °С2)

±1 °С2)

±2 °С2)

±1 °С2)

±2 °С2)

от -30 до +80°С: ±1 °С2)

от +80 до +105°С: ±2 °С2)

от +105 до +130°С: ±5 °С2)

Продолжение таблицы 4

1

2

3

4

5

LK410

8/-

от 0 до 5 В, от 0 до 10 В, от -10 до +10 В

-

±0,1 %2)

LK411

8/-

от 4 до 20 мА, от 0 до 20 мА

-

±0,1 %2)

LK412

6/-

от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В, от 0 до 5 В, от -10 до +10 В

-

±0,1 %2)

LK430

6/-

Термопреобразователь сопротивления 10М (а=0,00427 °С-1) от -200 °С до +260 °С

-

±1,4 °C2)

Термопреобразователь сопротивления 100Н, 120Н, 200Н, 500Н (а=0,00618 °С-1) от -60 °С до +180 °С

±0,9 °C2)

Термопреобразователь сопротивления 120Н (а=0,00672 °С-1) от -80 °С до +320 °С

±1,4 °C2)

Термопреобразователь сопротивления Pt100, Pt200, Pt500, Pt1000 (а=0,00385 °С-1) от -200 °С до +850 °С

±1,3 °C2)

Термопреобразователь сопротивления Pt100, Pt200, Pt500, Pt1000 (а=0,00391 °С-1) от -200 °С до +630 °С

±1,3 °C2)

LK432

8/-

Термопреобразователь сопротивления 10М (а=0,00427 °С-1) от -200 °С до +260 °С

-

±4 °C2)

Термопреобразователь сопротивления 100Н, 120Н, 200Н, 500Н (а=0,00618 °С-1) от -60 °С до +180 °С

±0,9 °C2)

Продолжение таблицы 4

LK441

8/-

LK442

6/-

Термопреобразователь сопротивления 120Н (а=0,00672 °С-1) от -80 °С до +320 °С

Термопреобразователь сопротивления Pt100,

Pt200, Pt500, Pt1000 (а=0,00385 °С-1) от -200 °С до +850 °С Термопреобразователь сопротивления Pt100,

Pt200, Pt500, Pt1000 (а=0,00391 °С-1) от -200 °С до +630 °С

Термопара типа B от +300°С до +1820 °С

Термопара типа E от -270 °С до +1000 °С

Термопара типа J от -210 °С до +1200 °С

Термопара типа K от -270 °С до +1372 °С

Термопара типа N от -270°С до +1300°С

Термопара типа R от -50 °С до +1768 °С

Термопара типа S от -50 °С до +1768 °С

Термопара типа T от -270 °С до +400 °С от -12 до +32 мВ от -12 до +78 мВ

Термопара типа B от +300 °С до +1820°С

Термопара типа E от -270°С до +1000°С

Термопара типа J от -210°С до +1200°С

Термопара типа K от -270°С до +1372°С

Термопара типа N от -270°С до +1300°С

±1,4 °C2)

±1,2 °C2)

±1 °C2)

±5 °С2)

±1,3 °С2)

±1,6 °С2)

±2,4 °С2)

±2,7 °С2)

±3,8 °С2)

±4,2 °С2)

±1,1 °С2)

±0,1 %2)

±10 °С2)

±2,7 °С2)

±3,3 °С2)

±4,8 °С2)

±5,5 °С2)

Окончание таблицы 4

1

2

3

4

5

Термопара типа R от -50 °С до +1768 °С

±7,5 °С2)

Термопара типа S от -50 °С до +1768 °С

±8,5 °С2)

Термопара типа T от -270 °С до +400 °С

±2,2 °С2)

от -12 до +32 мВ от -12 до +78 мВ

±0,2 %2)

LK511

-/4

-

от 4 до 20 мА от 0 до 20 мА

±0,3%2)

LK512

-/8

-

от 4 до 20 мА от 0 до 20 мА от 0 до 10 В от 0 до 5 В от 1 до 5 В

от -5 до +5 В от -10 до +10 В

±0,2 %2)

±0,5 %1)

LK620

2/-

от 1 до 16^ 106 имп.

-

±1 имп.1)

  • 1) пределы допускаемой погрешности в рабочих условиях (при температуре окружающей среды от -20 °С до +70°С).

  • 2) пределы допускаемой основной погрешности в нормальных условиях (при температуре окружающей среды от +15 °С до +25 °С);

Примечание: В % указаны пределы допускаемой погрешности, приведенной к диапазону измерений, в °С - пределы допускаемой абсолютной погрешности.

Таблица 5 - Дополнительная погрешность

Тип модуля

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности на каждый 1 °С отклонения температуры окружающей среды от нормальных значений (от +15 °С до +25 °С), %

LE5340

±0,0035

LE5341

±0,0035

LE5342

±0,01

LK410

±0,0025

LK411

±0,0025

LK412

±0,0025

LK430

±0,005

LK432

±0,005

LK441

±0,0015

LK442

±0,0015

LK511

±0,005

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

MVI LK

MVI LE

Условия эксплуатации:

- температура окружающего воздуха, °С

от -20 до +70

от 0 до +60

- относительная влажность, %

от 5 до 95

от 5 до 95

- атмосферное давление, кПа

от 86 до 106,7

от 86 до 106,7

Параметры электрического питания:

- напряжение постоянного тока, В

от 18 до 30

Потребляемая мощность, Вт, не более

50

Габаритные размеры каждого модуля, мм, не

более

170

100

- высота

65

150

- ширина

155

90

-длина

Масса каждого модуля, кг, не более

0,8

Средний срок службы, лет

15

Средняя наработка до метрологического отказа, ч

90000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
