Номер по Госреестру СИ: 92356-24
92356-24 Контроллеры управления ударным воздействием
(IPS-2000)
Назначение средства измерений:
Контроллеры управления ударным воздействием IPS-2000 (далее - контроллеры) предназначены для измерений и регистрации напряжения постоянного и переменного тока, заряда (соответствующих значениям ускорения при ударном движении) с выходов первичных измерительных преобразователей.

Внешний вид.
Контроллеры управления ударным воздействием
Рисунок № 1
Программное обеспечение
Включает специальное программное обеспечение (СПО) - программа управления системой Shock Test Software.
Метрологически значимая часть СПО контроллера - (программа управления системой Shock Test Software) является исполняемый файл VCS.exe, установленный на ноутбуке с операционной системой Windows 10. СПО выполняет функции управления режимами работы, математические функции обработки и представления измерительной информации. Идентификационные данных о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Идентификационные данные (признаки) метрологически значимой части СПО указаны в таблице 1.
Таблица 1- Идентификационные данные (признаки) метрологически значимой части СПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VCS.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.15.12.25 |
|
Цифровой идентификатор ПО |
EE2EE936DDA48C1416B7A4BAAABDDCCC |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Уровень защиты СПО от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на фронтальною часть контроллера в левом верхнем углу с помощью металлизированной самоклеящейся пленки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 3 «Использование изделия» документа «Контроллеры управления ударным воздействием IPS-2000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц».
ПравообладательКомпания СМЕ Technology Co., Ltd., КНР
Адрес: No.3 upgrade Demonstration Base, West of Yongchang Rd., High-tech Zone,
Xianyang City, Shaanxi Province, 712023 China
E-mail: info@creditcme.com
Изготовитель
Компания СМЕ Technology Co., Ltd., КНРАдрес: No.3 upgrade Demonstration Base, West of Yongchang Rd., High-tech Zone,
Xianyang City, Shaanxi Province, 712023 China
E-mail: info@creditcme.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Правообладатель
Компания СМЕ Technology Co., Ltd., КНРАдрес: No.3 upgrade Demonstration Base, West of Yongchang Rd., High-tech Zone,
Xianyang City, Shaanxi Province, 712023 China
E-mail: info@creditcme.com
Принцип действия контроллеров основан на усилении и согласовании выходных электрических сигналов первичных измерительных преобразователей (ПИП), установленных на испытуемых изделиях, преобразовании измерительных сигналов в цифровой код, дальнейшей обработке измерительной информации в компьютере и выдаче ее на внешние устройства в виде, удобном для пользователя.
Контроллер может работать со следующими типами ПИП: датчиками вибрации c выходом по постоянному и переменному напряжению, по заряду и со встроенным усилителем (ICP).
Конструктивно контроллер состоит из приборного блока. Контроллер поставляется с опционально подключенными двумя или четырьмя входными измерительными каналами.
Общий вид контроллера представлен на рисунке 1.
Место нанесения знака утверждения типа ’ ——.
Место нанесения разрывной наклейки
Место нанесения знака поверки

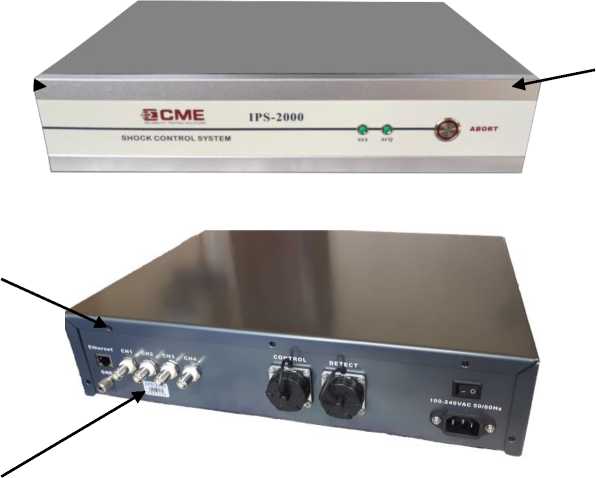

Рисунок 1 - Общий вид контроллера IPS-2000
Место нанесения заводского номера
Маркируется контроллер на передней панели: «IPS-2000»; маркировка проводится методом гравировки, и на задней панели приборного блока в виде наклейки.
Знак поверки наносится на фронтальную часть контроллера в правом верхнем углу в виде наклейки.
Заводской номер указывается в разделе 2 «Основные сведения об изделии» формуляра и наносится в левом нижнем углу на задней панели приборного блока в виде металлизированной самоклеящейся наклейки в формате «YSXXXXX», где ХХХХХ -порядковый номер контроллера в формате из 5 цифр.
Разрывная наклейка для защиты от несанкционированного доступа наносится на верхнюю крышку контроллера и должна закрывать один из крепежных винтов.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Число входных измерительных каналов |
2; 4 |
|
при измерении напряжения постоянного тока, соответствующего значениям ускорения при ударном движении | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0,03 до 10,00 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %: в диапазоне от 0,03 до 0,1 В |
± 2 |
|
в диапазоне от 0,1 до 10 В включ. |
± 1 |
|
при измерении напряжения переменного тока, соответствующего значениям ускорения при ударном движении | |
таблицы 2
|
Диапазон рабочих частот, Гц |
от 0,1 до 24000,0 |
|
Диапазон измерений амплитудных значений напряжения переменного тока, В |
от 0,03 до 10,00 |
|
Пределы допускаемой относительной погрешности измерений амплитудных значений напряжения переменного тока на частоте 1000 Гц, %: в диапазоне от 0,03 до 0,1 В |
± 2 |
|
в диапазоне от 0,1 до 10 В включ. |
± 1 |
|
Неравномерность амплитудно-частотной характеристики относительно частоты 1000 Гц, дБ, не более: в диапазоне частот от 0,1 до 5 Гц |
0,3 |
|
в диапазоне частот от 5 до 5000 Гц включ. |
0,1 |
|
в диапазоне частот св. 5000 до 10000 Гц включ. |
0,3 |
|
в диапазоне частот св. 10000 до 24000 Гц включ. |
3,0 |
|
при измерении заряда, соответствующего значениям ускорения при ударном движении | |
|
Диапазон рабочих частот, Гц |
от 1 до 5000 |
|
Диапазон измерений заряда, пКл |
от 30 до 10000 |
|
Пределы допускаемой относительной погрешности измерений заряда на частоте 1000 Гц, %: в диапазоне от 30 до 1000 пКл |
± 4 |
|
в диапазоне от 1000 до 10000 пКл включ. |
± 1 |
|
Неравномерность амплитудно-частотной характеристики относительно частоты 1000 Гц, дБ, не более: |
0,3 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 от 49 до 51 |
|
Масса приборного контроллера, кг, не более |
4,8 |
|
Габаритные размеры контроллера (длинахширинахвысота), мм, не более |
400x334x101 |
|
Потребляемая мощность в режиме ожидания, В^А, не более |
10 |
|
Условия эксплуатации:
|
от + 15 до + 25 85 от 84,0 до 106,7 |
