Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал в аналогово-цифровом преобразователе (далее - АЦП) преобразуется в цифровой вид и передается на цифровой дисплей (далее -дисплей) терминала и/или на внешнее электронное устройство (вторичный дисплей, компьютер, мобильное, кассовое устройство, принтер), для визуализации результата взвешивания.

Весы состоят из весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, грузоприемного устройства (далее - ГПУ) и терминала. АЦП может устанавливаться в ВИУ или в терминале.

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• -  полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

• - устройство сигнализации о перегрузке (звуковой и/или визуальной).

В весах, в зависимости от моделей, предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

• - вычисление стоимости товаров по массе и цене;

• - вычисление стоимости штучных товаров по количеству и цене за штуку;

• - суммирование стоимости товаров, включая штучные товары;

• - программирование цен товаров и вызов их из энергонезависимой памяти весов;

• - запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);

• - печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости;

• - передача результата измерения массы на внешнее устройство;

• - сканирование штрих-кодов товара;

• - распознование товара.

Питание весов осуществляется от сети переменного тока или встраиваемых перезаряжаемых, или не перезаряжаемых батарей.

На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

- товарный знак или наименование предприятия-изготовителя;

- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

- знак утверждения типа средства измерений;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е);

- значение максимальной выборки массы тары (Т-);

• - номер весов по системе нумерации предприятия-изготовителя (формат - буквенноцифровой, способ нанесения - типографский);

• - параметры электрического питания.

Весы выпускаются однодиапазонными, двухинтервальными и трехинтервальными в 45 модификациях, отличающихся метрологическими характеристиками.

• - однодиапазонные

  M-ER-

  M-ER-

M-ER-3.0,5; M-ER-6.1; M-ER-15.2; M-ER-30.5, M-ER-32.5; M-ER-60.10; M-ER-60.20; 150.50; M-ER-300.100; M-ER-600.200; M-ER-1000.200; M-ER-1000.500; M-ER-1500.500; 2000.500; M-ER-2000.1000;

• - двухинтервальные

  M-ER-

  M-ER-

  M-ER-

M-ER3-.0,5/1; M-ER-6.0,5/1; M-ER-6.1/2; M-ER-15.1/2; M-ER-15.2/5; M-ER-30.2/5; 30.5/10; M-ER-32.2/5; M-ER-32.5/10; M-ER-60.5/10; M-ER-60.10/20; M-ER-150.20/50; 200.20/50; M-ER-200.50/100; M-ER-300.50/100; M-ER-600.100/200; M-ER-1000.200/500; 1500.200/500; M-ER-2000.500/1000;

• - трехинтервальные

  M-ER-

  M-ER-

M-ER-3.0,1/0,2/0,5; M-ER-6.0,2/0,5/1; M-ER-15.05/1/2; M-ER-32.1/2/5; M-ER-60.2/5/10; 150.5/10/20;   M-ER-300.10/20/50;   M-ER-600.20/50/100;   M-ER-1000.50/100/200;

1500.100/200/500; M-ER-2000.200/500/1000.

Весы выпускаются в различных конструктивных исполнениях отличающихся размерами ГПУ, набором исполняемых сервисных функций.

Обозначение весов при заказе имеет вид MERTECH M-ER [XYZ][K]-[Max].[d] Где:

MERTECH - обозначение типа;

M-ER - краткое наименование изготовителя;

X и Z - цифры от 0 до 9 - внутризаводские идентификаторы особенностей конструктивного исполнения, сборки;

Y - условное обозначение исполнения - 2, 3 или 4:

2 - настольное; 3 - напольное; 4 - подвесное.

К - A, B, C, M, X, P, U, L, F, D - условное обозначение конструктивных особенностей и сервисных функций:

где A - наличие перезаряжаемого элемента питания (аккумулятора);

B - наличие сменного элемента питания (батарейки);

C - наличие в весах счетного режима;

M - клавиатура с дополнительными функциональными клавишами;

X - антивандальное исполнение компонентов терминала.

P - дисплей располагается на стойке;

U - уменьшенный по сравнению со стандартным размер грузоприемной платформы;

L - грузоприемная платформа увеличенных размеров;

F - модификация весов с индикацией только массы;

D - дополнительный дисплей с информацией о массе.

Max - значение Мах весов, кг: 3, 6, 15, 30, 32, 60, 150, 300, 600, 1000, 1500, 2000;

[d] - значение е весов, г:

• - для однодиапазонных весов:

1; 2; 5; 10; 20; 50; 100, 200; 500; 1000;

• - для двухинтервальных весов;

0,5/1; 1/2; 2/5; 5/10; 2/5; 5/10; 10/20; 20/50; 50/100; 100/200; 200/500;500/1000;

• - для трехинтервальных весов:

0,1/0,2/0,5; 0,2/0,5/1; 0,5/1/2; 1/2/5; 2/5/10; 5/10/20; 10/20/50; 20/50/100; 50/100/200; 100/200/500; 200/500/1000.

Общий вид конструктивных исполнений весов показан на рисунке 1, 2, 3, 4, 5, 6, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на рисунке 7.

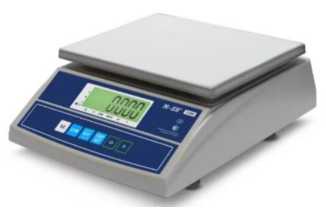

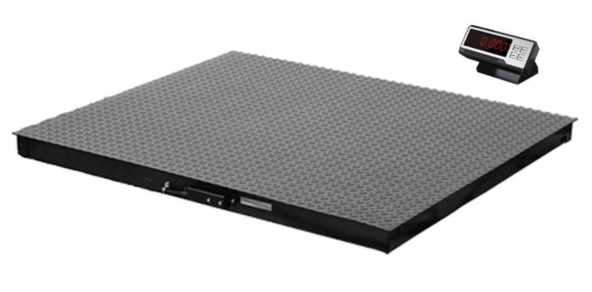

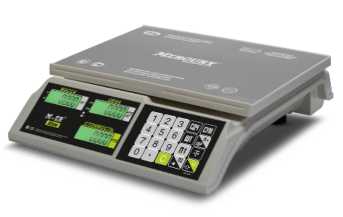

Рисунок 1 — Общий вид весов с терминалом, смонтированных в корпусе

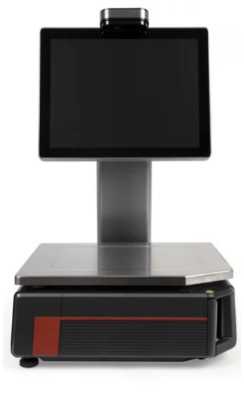

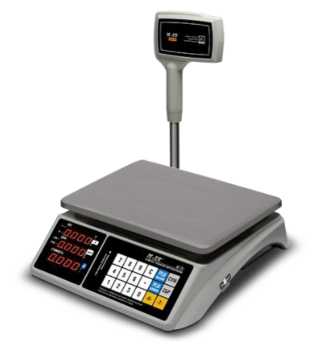

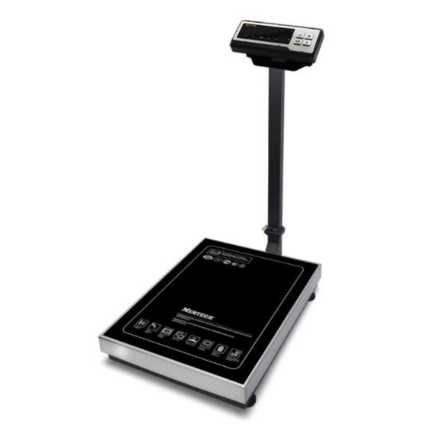

Рисунок 2 - Общий вид весов с терминалом, установленным на корпусе и на стойке, закрепленной на корпусе весов

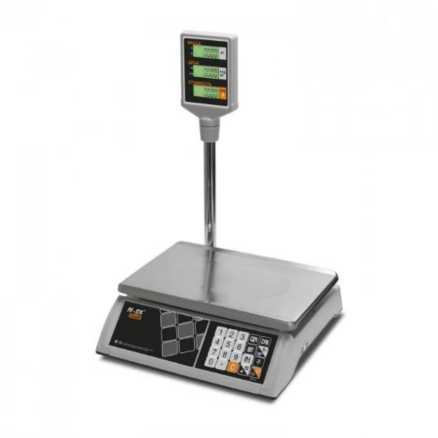

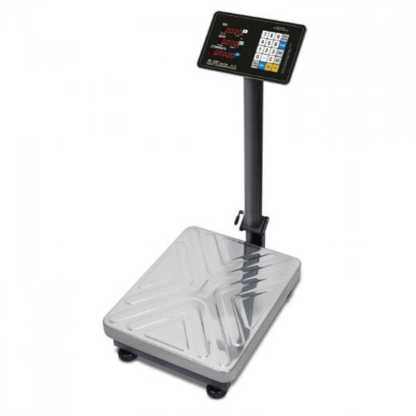

Рисунок 4 - Общий вид весов с терминалом, установленным на стойке, закрепленной на

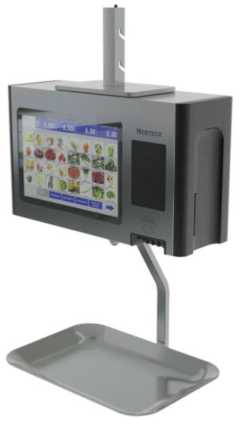

Рисунок 3 - Общий вид весов с ГПУ, расположенным под корпусом весов

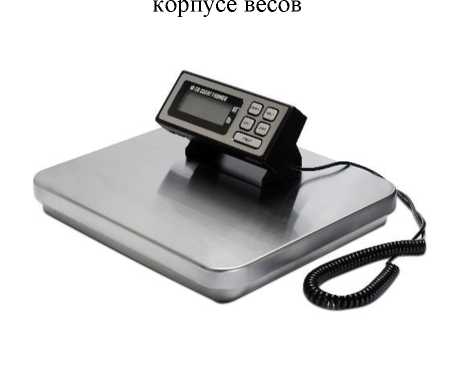

Рисунок 5 - Общий вид весов с терминалом, соединенном с ГПУ гибким кабелем

Рисунок 6 - Общий вид весов с терминалом, соединенным с ГПУ радиоканалом

место установки пломбы

Терминал установлен на стойке

место установки пломбы

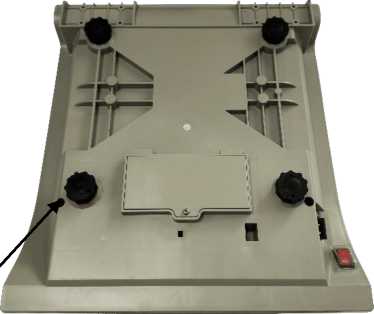

Рисунок 7 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Таблица 6 — Комплектность

Класс точности по ГОСТ OIML R 76-1-2011 ................................................. средний (III).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного действительной цены деления (d) числа поверочных интервалов (n) в таблице 3,

Таблица 2-Метрологические характеристики однодиапазонных весов

Таблица 3-

весов

таблицы 3

Таблица 5 -

таблицы 5

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
