Номер по Госреестру СИ: 92365-24
92365-24 Титраторы
(Титротест)
Назначение средства измерений:
Титраторы Титротест (далее - титраторы) предназначены для измерений содержаний компонентов в водных и неводных растворах кислот, оснований, солей и органических соединений на основании реакций нейтрализации, осаждения, окисления-восстановления, комплексообразования, массовой доли воды в жидкостях и твердых веществах, не взаимодействующих с реактивом Фишера.

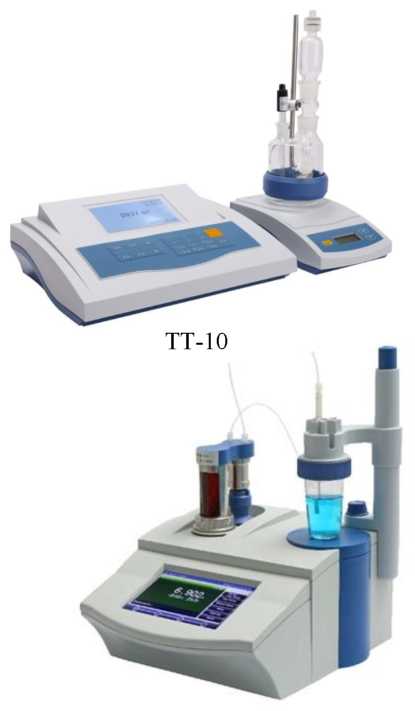

Внешний вид.
Титраторы
Рисунок № 1

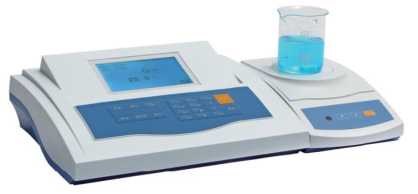

Внешний вид.
Титраторы
Рисунок № 2

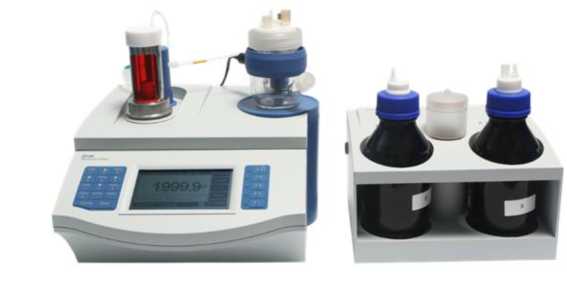

Внешний вид.
Титраторы
Рисунок № 3
Общие сведения
Дата публикации - 16.06.2024
Срок свидетельства - 13.06.2029
Номер записи - 194211
ID в реестре СИ - 1416969
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Квалитест" (ООО "Квалитест")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Титраторы (Титротест)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Квалитест" (ООО "Квалитест")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92365-24 13.06.2029 |
Титраторы, Титротест Общество с ограниченной ответственностью "Квалитест" (ООО "Квалитест") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Титраторы (Титротест)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Титраторы (Титротест)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Титраторы оснащены специально разработанным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, осуществлять полную автоматизацию всех стадий анализа.
Программное обеспечение заложено в микропроцессоре блока управления и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные |
Модель | ||||||
|
ТТ-20 |
ТТ-20-D |
TT-20-Y |
TT-20-G |
TT-5 |
TT-15- KCV |
TT-10 | |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
- |
- |
|
Номер версии ПО, не ниже |
2.24 |
ZD- 2.Hex |
2.04 |
KLS- 411.Hex | |||
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом либо наклейкой.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены:- в разделе 4 «Работа с прибором. Программное обеспечение» Руководства по эксплуатации для модели TT-5;
- в разделе 2 «Работа с прибором. Программное обеспечение» Руководства по эксплуатации для модели ТТ-10;
- в разделе 3 «Волюмометрическое титрование» и разделе 4 «Кулонометрическое титрование» Руководства по эксплуатации для модели TT-15-KCV;
- в разделе 3 «Работа с прибором. Программное обеспечение» Руководства по эксплуатации для моделей TT-20, TT-20-D, TT-20-Y, TT-20-G.
При использовании в сфере государственного регулирования обеспечения единства измерений титраторы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
ТУ 26.51.53-001-47327369-2023 «Титраторы лабораторные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Квалитест» (ООО «Квалитест») ИНН 6316270685
Юридический адрес: 443045, г. Самара, ул. Авроры, д. 122, кв. 328
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ- филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия титраторов основан на непрерывном измерении поступающего с электродов, помещенных в анализируемый раствор ячейки для при добавлении титранта до достижения точки эквивалентности, а также до заданного потенциала или изменения цвета титруемого раствора.
Конструктивно титраторы состоят из блока управления, бюретки,
сигнала, титрования, достижения стенда для титрования или автоматического устройства для подачи образцов, измерительных электродов.
Блок управления осуществляет управление процессом титрования, выбор метода титрования, отображение результатов, хранение информации и вывод информации на принтер или компьютер, управление внешними устройствами. Управление титратором осуществляется с цветного сенсорного экрана, мембранной клавиатуры и жидкокристаллического монохромного дисплея или с помощью программного обеспечения, установленного на персональный компьютер. Передача данных на принтер и подключение к компьютеру осуществляется через встроенный интерфейс USB или RS-232.
Титраторы выпускаются в 7 моделях: ТТ-20, ТТ-20-D, TT-20-Y, TT-20-G, TT-5, TT-15-KCV, TT-10, различающихся техническими характеристиками, а также видами
реализуемых титрований и типами подключаемых электродов.
титрования используются индикаторного электрода и воды по Карлу Фишеру
В качестве электродов для потенциометрического электродные пары или комбинированный электрод, состоящие из электрода сравнения. Для волюмометрического определения (модель TT-15-KCV) используется двойной платиновый электрод. Для кулонометрического определения воды по Карлу Фишеру (модели TT-10; TT-15-KCV) используют двойной платиновый индикаторный электрод и генерирующий электрод с (или без) диафрагмой.
Титраторы моделей ТТ-20, ТТ-20-D, TT-20-Y, TT-20-G, TT-5 предназначены для реализации кислотно-основного титрования в водной среде, кислотно-основного титрования в неводной среде, рН-статирования, окислительно-восстановительно титрования, аргентометрического титрования, титрования с индикацией окончания титрования по переходу окраски (фотометрическое титрование), вольтамперометрического титрования.
Маркировочная этикетка наносится на нижнюю стенку блока управления титратора в виде наклейки.
Маркировочная этикетка содержит информацию о модели, производителе и заводском номере титратора, годе выпуска титратора. Заводской номер титратора имеет цифровой или буквенно-цифровой формат. Заводской номер нанесен методом лазерной печати.
Каждому электроду присвоен собственный заводской номер, имеющий цифровой или буквенно-цифровой формат. Заводской номер электрода отображен на соединительном кабеле или корпусе электрода методом наклейки, а также приведен в паспорте.
■1
Зав.№: 64102003001
2022 год 100-240В 50/бОГц АО ВтРисунок 1 - Пример маркировочных этикеток
Нанесение знака поверки на средство измерений и пломбирование не предусмотрено. Общий вид титраторов представлен рисунке 2.
ТТ-5
ТТ-15-KCV
Рисунок 2 - Общий вид титраторов Титротест
ТТ-20, ТТ-20-D,
TT-20-Y, TT-20-G
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
К-во |
|
Титратор |
Титротест |
1 шт. |
|
Электроды (в соответствии с таблицей 5) |
- |
- |
|
Сменные части (по дополнительному заказу) |
- |
- |
|
Монтажные комплекты (по дополнительному заказу) |
- |
- |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 5 - Измерительные электроды
|
Модель титратора |
Обозначение |
Количество |
Комплектация |
|
TT-5 |
232-01 электрод сравнения каломельный |
1 шт. |
В комплекте |
|
213-01 платиновый электрод |
1 шт. | ||
|
216-01 серебряный электрод |
1 шт. | ||
|
E-201-L комбинированный рН-электрод (рН+Ag/AgCl) |
1 шт. | ||
|
982211 рН-электрод для неводных сред |
по дополнительному заказу |
Дополнительные электроды по отдельному заказу | |
|
981121 серебряный электрод | |||
|
962122 рН-электрод, устойчивый к плавиковой кислоте | |||
|
982201 рН-электрод | |||
|
982202 рН-электрод устойчивый к загрязнениям | |||
|
TT-20 ТТ-20-D ТТ-20-Y ТТ-20-G |
231-01 рН-электрод |
1 шт. |
В комплекте |
|
213-01 платиновый электрод |
1 шт. | ||
|
216-01 серебряный электрод |
1 шт. | ||
|
217-01 электрод сравнения каломельный с двойным солевым мостом |
1 шт. | ||
|
E-201-L комбинированный рН-электрод (рН+Ag/AgCl) |
1 шт. | ||
|
232-01 электрод сравнения каломельный |
1 шт. | ||
|
T-818-B-6 датчик температуры |
1 шт. |
|
Модель титратора |
Обозначение |
Количество |
Комплектация |
|
E-301-F комбинированный рН- электрод (рН+Ag/AgCl) |
по дополнительному заказу |
Дополнительные электроды по отдельному заказу | |
|
982211 рН-электрод для неводных сред | |||
|
981121 серебряный электрод | |||
|
962122 рН-электрод, устойчивый к плавиковой кислоте | |||
|
982201 рН-электрод | |||
|
982202 рН-электрод устойчивый к загрязнениям | |||
|
DJS-1C кондуктометрический датчик |
по дополнительному заказу |
Дополнительные электроды по отдельному заказу | |
|
GD-XXX (где XXX - длина волны. Возможные модификации 520 нм, 570 нм и 620 нм) - титрование с индикацией окончания титрования по переходу окраски |
по дополнительному заказу |
Дополнительные электроды по отдельному заказу | |
|
TT-15-KCV |
Для кулонометрии: CDJ-1 Генерирующий электрод |
1 шт. |
В комплекте |
|
CDY-1 Двойной платиновый индикаторный электрод |
1 шт. | ||
|
Для волюметрии: Измерительная ячейка с двойным платиновым индикаторным электродом |
1 шт. |
В комплекте | |
|
TT-10 |
CDJ-1 Генерирующий электрод |
1 шт. |
В комплекте |
|
CDY-1 Двойной платиновый индикаторный электрод |
1 шт. |
Таблица 2 -
|
Наименование характеристики |
Значение для модели | ||||||
|
ТТ-20 |
ТТ-20-D |
TT-20-Y |
TT-20-G |
TT-5 |
TT-15-KCV |
TT-10 | |
|
Диапазон показаний рН |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 |
от 0 до 20 |
- |
- |
|
Диапазон измерений рН |
от 0 до 14 |
от 0 до 14 |
от 0 до 14 |
от 0 до 14 |
от 0 до 14 |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,03 |
±0,03 |
±0,03 |
±0,03 |
±0,05 |
- |
- |
|
Диапазон измерений ОВП, мВ |
от -2000 до 2000 |
от -2000 до 2000 |
от -2000 до 2000 |
от -2000 до 2000 |
от -1400 до 1400 |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±5 |
±5 |
±5 |
±5 |
±10 |
- |
- |
|
Диапазон измерений удельной электрической проводимости, мСм/см |
- |
от 0,01 до 200 |
- |
- |
- |
- |
- |
|
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений удельной электрической проводимости, % |
- |
± 1 |
- |
- |
- |
- |
- |
|
Диапазон измерений массы воды при кулонометрическом титровании, мг |
- |
- |
- |
- |
- |
от 0,01 до 20 |
от 0,01 до 20 |
|
Диапазон измерений массы воды при волюмометрическом титровании, мг |
- |
- |
- |
- |
от 0,1 до 250 |
- | |
|
Пределы допускаемой абсолютной погрешности измерений массы воды, мг, в поддиапазоне от 0,01 до 1 мг включ. |
- |
- |
- |
- |
- |
(0,003+0,05 •m)* | |
|
Пределы допускаемой относительной погрешности измерений массы воды, %, в поддиапазоне св. 1 мг |
- |
- |
- |
- |
- |
±3 | |
|
Диапазон измерений массовой доли воды при кулонометрическом титровании, % |
- |
- |
- |
- |
- |
0,001 до 10 |
0,001 до 10 |
|
Диапазон измерений массовой доли воды при волюмометрическом титровании, % |
- |
- |
- |
- |
- |
от 0,01 до 100 |
- |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли воды, %, в поддиапазоне от 0,001 до 0,1 % включ. |
- |
- |
- |
- |
- |
(0,0003+0,05 •W)** | |
|
Наименование характеристики |
Значение для модели | ||||||
|
ТТ-20 |
ТТ-20-D |
TT-20-Y |
TT-20-G |
TT-5 |
TT-15-KCV |
TT-10 | |
|
Пределы допускаемой относительной погрешности измерений массовой доли воды, %, в поддиапазоне св. 0,1 % |
- |
- |
- |
- |
- |
±3 | |
|
Пределы допускаемой относительной погрешности титрования, % |
±3 |
- |
- | ||||
|
*m - измеренное значение массы воды, мг **W - измеренное значение массовой доли воды, % | |||||||
Таблица 3 - Основные технические характеристики титраторов
|
Наименование характеристики |
Значение для модели | ||||||
|
ТТ-20 |
ТТ-20-D |
TT-20-Y |
TT-20-G |
TT-5 |
TT-15-KCV |
TT-10 | |
|
Габаритные размеры, мм, не более | |||||||
|
- длина |
300 |
300 |
340 |
300 | |||
|
- высота |
400 |
235 |
400 |
306 | |||
|
- ширина |
400 |
100 |
400 |
140 | |||
|
Масса, кг, не более |
10 |
5 |
10 |
5 | |||
|
Параметры электропитания: -напряжение переменного тока, В |
~220±22 | ||||||
|
-частота переменного тока, Гц |
50 | ||||||
|
Потребляемая мощность, В^А, не более |
45 |
45 |
45 |
45 |
10 |
45 |
10 |
|
Условия эксплуатации: | |||||||
|
-температура окружающего воздуха, оС |
от +5 до +35 |
от +5 до +40 |
от +5 до +35 |
от +5 до +35 | |||
|
-относительная влажность | |||||||
|
окружающего воздуха, %, не более |
80 |
85 |
80 |
75 | |||
