Сведения о средстве измерений: 92366-24 Дозиметры рентгеновского излучения

Номер по Госреестру СИ: 92366-24
92366-24 Дозиметры рентгеновского излучения
(DIAMENTOR RS-KDK)

Назначение средства измерений:
Дозиметры рентгеновского излучения DIAMENTOR RS-KDK (далее - DIAMENTOR RS-KDK) предназначены для измерений произведения кермы в воздухе на площадь (дозы на площадь), произведения мощности кермы в воздухе на площадь (мощности дозы на площадь), кермы в воздухе (входной дозы) и мощности кермы в воздухе (входной мощности дозы).

сертификация программного обеспечения
Внешний вид. Дозиметры рентгеновского излучения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дозиметры рентгеновского излучения
Рисунок № 1

Общие сведения

Дата публикации - 16.06.2024
Срок свидетельства - 13.06.2029
Номер записи - 194212
ID в реестре СИ - 1416970
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_13 Анализ рынка поверки Центрального федерального округа

Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Дозиметры рентгеновского излучения (DIAMENTOR RS-KDK)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92366-24
13.06.2029
 Дозиметры рентгеновского излучения, DIAMENTOR RS-KDK
PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (ГЕРМАНИЯ ) 		ОТ
МП 		1 год
Отчет - OW_7 Поверка в динамике по владельцу СИ
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Кто поверяет Дозиметры рентгеновского излучения (DIAMENTOR RS-KDK)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Дозиметры рентгеновского излучения (DIAMENTOR RS-KDK)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) DIAMENTOR RS-KDK является встроенным. ПО установлено в микропроцессоре ионизационной камеры DIAMENTOR RS-KDK, полностью закрыто и защищено от стороннего вмешательства.

ПО управляет настройками DIAMENTOR RS-KDK, в том числе калибровочными коэффициентами ионизационной камеры и поправками на условия измерений, формирует выходной сигнал и осуществляет его передачу от ионизационной камеры дозиметра к устройству отображения и/или компьютеру, управляет отображением результатов измерений.

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты ПО DIAMENTOR RS-KDK от непреднамеренных и преднамеренных изменений соответствует уровню «средний».

Таблица 1 -

данные ПО DIAMENTOR RS-KDK

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DIAMENTOR RS-KDK

Номер версии (идентификационный номер) ПО

1.ХХ

Примечание - Элемент в обозначении номера версии, замененный символом «Х», отвечает за метрологически незначимую часть.


Знак утверждения типа

Знак утверждения типа

наносится методом компьютерной графики на пленочную этикетку, клеящуюся на корпус ионизационной камеры, и методом компьютерной графики на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Дозиметры рентгеновского излучения DIAMENTOR RS-KDK. Руководство по эксплуатации», раздел 7 «Измерения».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ IEC 60580-2011 Изделия медицинские электрические. Измерители произведения дозы на площадь;

ГОСТ Р МЭК 61674-2006 Медицинское электрооборудование. Дозиметры с ионизационными камерами и/или полупроводниковыми детекторами, используемые в рентгеновской диагностике;

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2314;

Техническая документация изготовителя.

Правообладатель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH, Германия

Адрес: Lorracher Str. 7, 79115 Freiburg, Germany

Телефон: +49 761 49055-0

Факс: +49 761 49055-70

e-mail: info@ptw.de

www.ptw.de

Изготовитель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH, Германия Адрес: Lorracher Str. 7, 79115 Freiburg, Germany
Телефон: +49 761 49055-0
Факс: +49 761 49055-70
e-mail: info@ptw.de
www.ptw.de

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: + 7 (812) 251-76-01
Факс: + 7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH, Германия
Адрес: Lorracher Str. 7, 79115 Freiburg, Germany
Телефон: +49 761 49055-0
Факс: +49 761 49055-70
e-mail: info@ptw.de
www.ptw.de

Принцип действия DIAMENTOR RS-KDK основан на том, что под воздействием излучения, проходящего через ионизационную камеру дозиметра, в ней протекает ионизационный ток, пропорциональный мощности кермы в воздухе. Ионизационный ток интегрируется измерительной схемой дозиметра за время действия излучения. Измерения произведения мощности кермы в воздухе на площадь и произведения кермы в воздухе на площадь реализуются за счет того, что ионизационный ток в камере дозиметра также пропорционален площади облучаемой поверхности камеры.

DIAMENTOR RS-KDK измеряет произведение кермы в воздухе на площадь и произведение мощности кермы в воздухе на площадь независимо от расстояния между фокусом рентгеновской трубки и облучаемой поверхностью (плоскостью пациента). Также DIAMENTOR RS-KDK позволяет рассчитать значения мощности кермы в воздухе и кермы в воздухе в месте расположения пациента из значений этих величин, измеренных в месте расположения ионизационной камеры при вводе расстояний от источника излучения до камеры и от камеры до пациента.

DIAMENTOR RS-KDK является двухканальной измерительной системой с микропроцессорным управлением.

В состав DIAMENTOR RS-KDK входят:

  • - ионизационная камера DIAMENTOR RS-KDK;

  • - устройство отображения DIAMENTOR RS-D.

Ионизационная камера DIAMENTOR RS-KDK устанавливается на штатное место формирователя поля излучения рентгенографической установки.

Ионизационная камера DIAMENTOR RS-KDK состоит из двух встроенных одна в другую ионизационных камер. Одна ионизационная камера с активной площадью в виде квадрата со стороной 141 мм предназначена для измерения произведения кермы в воздухе на площадь и произведения мощности кермы в воздухе на площадь. Другая ионизационная камера с активной площадью в виде квадрата со стороной 13 мм используется для измерения кермы в воздухе и мощности кермы в воздухе.

Ионизационная камера не герметична, поэтому в результаты измерений должна быть введена поправка на изменение плотности воздуха в измерительном объеме камеры. Эта поправка рассчитывается и вводится в результаты измерений автоматически при задании температуры и давления воздуха в рабочих условиях эксплуатации. Если между местом расположения пациента и камерой имеются поглощающие излучение предметы, в результаты измерений также вводится соответствующий поправочный коэффициент.

DIAMENTOR RS-KDK может подключаться к управляющему компьютеру системы визуализации рентгенографической установки через блок разъемов DIAMENTOR RS вместе с устройством отображения DIAMENTOR RS-D или без него. Компьютер контролирует функционирование DIAMENTOR RS-KDK путем инициации соответствующих запросов и получает результаты измерений с использованием интерфейсов связи RS232 и RS485.

DIAMENTOR RS-KDK может использоваться с интерфейсом DIAMENTOR BT для беспроводной передачи данных через Bluetooth.

Результаты измерений DIAMENTOR RS-KDK выводятся в заданных при настройке единицах измерений произведения кермы в воздухе на площадь, произведения мощности кермы в воздухе на площадь, кермы в воздухе и мощности кермы в воздухе. При выводе результатов измерений с помощью устройства отображения DIAMENTOR RS-D на его цифровом дисплее может одновременно отображаться две из четырех измеряемых величин.

Пломбирование составных частей DIAMENTOR RS-KDK не предусмотрено.

Нанесение знака поверки на DIAMENTOR RS-KDK не предусмотрено.

Заводской номер, однозначно идентифицирующий каждый экземпляр DIAMENTOR RS-KDK, присваивается по номеру ионизационной камеры DIAMENTOR RS-KDK. Заводской номер ионизационной камеры DIAMENTOR RS-KDK в виде цифрового обозначения наносится на табличку на боковой стенке ионизационной камеры DIAMENTOR RS-KDK методом компьютерной графики. Маркировка ионизационной камеры также содержит следующие данные: наименование оборудования; наименование, адрес и товарный знак предприятия изготовителя; дату изготовления; параметры питания; диапазон анодного напряжения на рентгеновской трубке; эквивалентную фильтрацию ионизационной камеры. Заводской номер устройства отображения DIA-MENTOR RS-D в виде цифрового обозначения наносится на табличку на стенке корпуса устройства отображения DIAMENTOR RS-D методом компьютерной графики. Маркировка устройства отображения также содержит следующие данные: наименование оборудования; наименование, адрес и товарный знак предприятия изготовителя; дату изготовления; параметры питания. Заводские номера составных частей DIAMENTOR RS-KDK указываются в упаковочном листе.

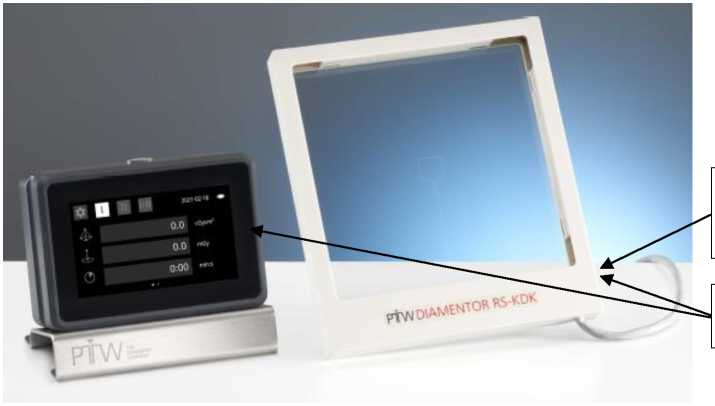

Общий вид DIAMENTOR RS-KDK представлен на рисунке 1.

Внешний вид. Дозиметры рентгеновского излучения (DIAMENTOR RS-KDK), http://oei-analitika.ru

Места нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид дозиметра рентгеновского излучения DIAMENTOR RS-KDK с указанием мест нанесения знака утверждения типа и заводского номера (слева - устройство отображения, справа - ионизационная камера)


Таблица 4 - Комплект поставки DIAMENTOR RS-KDK

Наименование

Обозначение

Количество, шт.

DIAMENTOR RS-KDK* - версия RS232

T11062

1

- версия RS485

T11064

1

Устройство отображения DIAMENTOR RS-D*

- версия RS232

T11063

1

- версия RS485

T11065

1

Соединительный адаптер для DIAMENTOR

L249073

1

Блок разъемов DIAMENTOR RS

T16053

1

Интерфейс DIAMENTOR BT

T16051

1

Адаптер BT

L409032

1

Ethemet-кабель (3 м)

L178051

1

Кабель питания (3 м)

T16053.1.100-3

1

Кабель питания (13 м)

T16053.1.100-13

1

Источник питания 24 В пост. тока, макс. 550 мА

T99056

1

Ограничитель мощности 24 В пост. тока, макс. 550 мА

T99056.1.010

1

Дозиметры рентгеновского излучения

DIAMENTOR RS-KDK. Руководство по эксплуатации

-

1

Протокол выходного контроля качества

-

1

Упаковочный лист

-

1

ГСИ. Дозиметры рентгеновского излучения DIAMENTOR RS-KDK. Методика поверки

-

1

* Версия согласуется при заказе.


Таблица 2 -

DIAMENTOR RS-KDK

Наименование

Значение

Диапазон измерений произведения кермы в воздухе на площадь, мкГр^м2

от 0,10 до 1^108

Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе на площадь на режиме RQR5 по ГОСТ Р МЭК 61267-2001, %

±(5 + 1/DAP),

где DAP - безразмерная величина, численно равная измеренному значению произведения кермы в воздухе на площадь в мкГр^м2

Диапазон измерений произведения мощности кермы в воздухе на площадь, мкГр^м2/с

от 0,100 до 30000

Пределы допускаемой основной относительной погрешности измерений произведения мощности кермы в воздухе на площадь на режиме RQR5 по ГОСТ Р МЭК 61267-2001,%

±(5 + 1/DAP),

где DAP - безразмерная величина, численно равная измеренному значению произведения мощности кермы в воздухе на площадь в мкГр^м2/с

Диапазон измерений кермы в воздухе, мГр

от 0,010 до 30000

Пределы допускаемой основной относительной погрешности измерений кермы в воздухе на режиме RQR5 по ГОСТ Р МЭК 61267-2001,%

±(10 + 1/D), где D - безразмерная величина, численно равная измеренному значению кермы в воздухе в мГр

Диапазон измерений мощности кермы в воздухе, мГр/с

от 0,010 до 1000

Пределы допускаемой основной относительной погрешности измерений мощности кермы в воздухе на режиме RQR5 по ГОСТ Р МЭК 61267-2001, %

±(10 + 1/D), где D - безразмерная величина, численно равная измеренному значению мощности кермы в воздухе в мГр/с

Рабочий диапазон анодных напряжений рентгеновской трубки, кВ

от 40 до 150

Дополнительная погрешность, вызванная зависимостью чувствительности от энергии в диапазоне регистрируемых энергий фотонов относительно чувствительности к рентгеновскому излучению на режиме RQR5 по ГОСТ Р МЭК 61267-2001 (энергетическая зависимость), %, не более

+8

Нормальные условия измерений:

  • - температура окружающего воздуха, оС

  • - атмосферное давление, кПа

  • - относительная влажность, %

от +15 до +25 от 86,0 до 106,7 от 30 до 80

Таблица 3 - Основные технические характеристики DIAMENTOR RS-KDK

Наименование

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

от +10 до +40

- относительная влажность воздуха, %, не более

80 без конденсации влаги

- атмосферное давление, кПа

от 84 до 106

Эквивалентная фильтрация ионизационной камеры, мм А1, не более

0,2

Дрейф показаний произведения кермы в воздухе на площадь, вызванный током утечки за 1 час, мкГр^м2, не бо-

0,01

лее

Дрейф показаний кермы в воздухе, вызванный током утечки за 1 час, мГр, не более

0,001

Время установления рабочего режима, мин, не более

15

Напряжение питания, В

от 12 до 32

Ток потребления, мА, не более

550

Габаритные размеры, мм, не более:

- ионизационная камера

длина

182,4

ширина

163,4

высота

18,1

- устройство отображения

длина

130,2

ширина

92,6

высота

46,9

Масса, г, не более:

- ионизационная камера

290

- устройство отображения

400

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10
