Сведения о средстве измерений: 92385-24 Анализаторы кислорода

Номер по Госреестру СИ: 92385-24
92385-24 Анализаторы кислорода
(EC911)

Назначение средства измерений:
Анализаторы кислорода ЕС911 (далее - анализаторы) предназначены для измерений объемной доли кислорода (O2) в печной атмосфере.

сертификация программного обеспечения
Внешний вид. Анализаторы кислорода, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы кислорода
Рисунок № 1
Внешний вид. Анализаторы кислорода, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы кислорода
Рисунок № 2

Общие сведения

Дата публикации - 19.06.2024
Срок свидетельства -
Номер записи - 194216
ID в реестре СИ - 1417046
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Systech Instruments Ltd
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Анализаторы кислорода (EC911)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Systech Instruments Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92385-24

Анализаторы кислорода, EC911
Systech Instruments Ltd (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы кислорода (EC911)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы кислорода (EC911)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, разработанное изготовителем прибора для решения задач измерения объемной доли кислорода. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных анализаторов, изменения настроечных параметров и передачи данных.

Уровень защиты ПО анализаторов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Systech Illinois Comms Utility

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

V1.00.0008


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Анализаторы кислорода ЕС911. Руководство по эксплуатации», раздел 9.0 «Работа с прибором».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Стандарт предприятия Systech Instruments Ltd, Великобритания.

Правообладатель

Systech Instruments Ltd, Великобритания

Адрес: 17 Thame Park Business Centre, Wenman Road OX9 3XA Тел.: +44 (0) 1844 216838

E-mail: support.uk@systechillinois.com

Изготовитель


Systech Instruments Ltd, Великобритания
Адрес: 17 Thame Park Business Centre, Wenman Road OX9 3XA Тел.: +44 (0) 1844 216838
E-mail: support.uk@systechillinois.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru

Правообладатель

Systech Instruments Ltd, Великобритания
Адрес: 17 Thame Park Business Centre, Wenman Road OX9 3XA Тел.: +44 (0) 1844 216838
E-mail: support.uk@systechillinois.com

Принцип действия анализаторов - электрохимический, мерой концентрации кислорода является ток электрохимического восстановления кислорода. Электрохимический сенсор состоит из анода, электролита и воздушного катода, диффузия кислорода на котором ограничивается диффузионным барьером (мембраной). На воздушном катоде кислород восстанавливается в гидроксильные ионы.

Электрический сигнал, полученный в электрохимическом сенсоре, усиливается и отображается на цифровом или аналоговом выходном измерительном устройстве.

Анализаторы представляют собой стационарные одноканальные приборы непрерывного действия. В состав анализатора входят электронный блок с панелью управления, электрохимический датчик (сенсор) и измерительный преобразователь, размещенные в корпусе.

К данному типу средств измерений относятся анализаторы с серийными номерами 900G52757, 900G52758.

Общий вид анализаторов приведен на рисунке 1. Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на анализаторы не предусмотрено. Анализаторы имеют серийные номера в виде буквенно-цифрового обозначения, которые нанесены на идентификационные таблички анализаторов (рисунок 2), расположенные на задней панели.

Внешний вид. Анализаторы кислорода (EC911), http://oei-analitika.ru

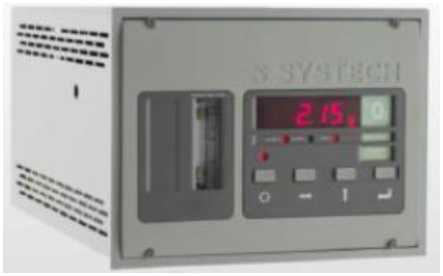

Рисунок 1 - Общий вид анализаторов кислорода ЕС911

Внешний вид. Анализаторы кислорода (EC911), http://oei-analitika.ru

Senal Number

икТе< М4(0П84^

US Т« *1 8^5 344 6

Место нанесения серийного номера

БГ ' ■

■ 'iS

■ ■

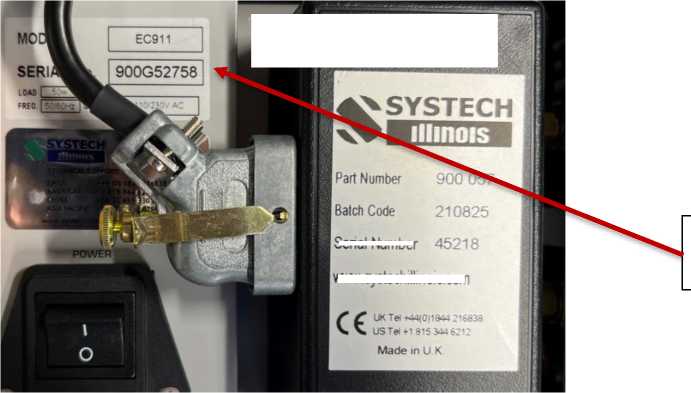

Рисунок 2 - Общий вид идентификационной таблички анализаторов


представлена в таблице 5.

Таблица 5 -

Наименование

Обозначение

Количество

Анализатор кислорода

ЕС911

1 шт.

Руководство по эксплуатации

-

1 экз.


Таблица 2 -

Определяемый компонент

Диапазон измерений объёмной доли определяемого компонента, млн-1 (ppm)

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений, %

Кислород (O2)

от 0 до 1000

±5

Таблица 3 - Дополнительные

Наименование характеристики

Значение

Время установления показаний, T90, с, не более

20

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменного тока, В

от 100 до 230

Частота переменного тока, Гц

от 49 до 51

Потребляемая мощность, Вт, не более

40

Время прогрева, с, не более

20

Габаритные размеры (высота х ширина х глубина), мм, не более

200x200x175

Масса, кг, не более

3

Рабочие условия эксплуатации:

- температура окружающего воздуха, оС

от +5 до +45

- атмосферное давление, кПа

от 86 до 106

- относительная влажность окружающего воздуха (без конденсации влаги при +25 °С), %, не более

99

Средний срок службы, лет, не менее

4

Средняя наработка до отказа, ч, не менее

24000
