Номер по Госреестру СИ: 92388-24
92388-24 Источники питания постоянного тока
(InfosteraLuna PTF)
Назначение средства измерений:
Источники питания постоянного тока InfosteraLuna PTF (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Внешний вид.
Источники питания постоянного тока
Рисунок № 7
Общие сведения
Дата публикации - 19.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194219
ID в реестре СИ - 1417049
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PTF65-40-240, PTF65-300-32, PTF32-40-120, PTF20-80-60, PTF20-40-120, PTF20-120-40,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инфостера" (ООО "Инфостера")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 43
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Источники питания постоянного тока (InfosteraLuna PTF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инфостера" (ООО "Инфостера")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92388-24 17.06.2029 |
Источники питания постоянного тока, InfosteraLuna PTF Общество с ограниченной ответственностью "Инфостера" (ООО "Инфостера") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94694-25 20.02.2030 |
Аттенюаторы шаговые, InfosteraLuna SMA Общество с ограниченной ответственностью "Инфостера" (ООО "Инфостера") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94708-25 21.02.2030 |
Источники питания постоянного тока, InfosteraLuna SP Общество с ограниченной ответственностью "Инфостера" (ООО "Инфостера") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Кто поверяет Источники питания постоянного тока (InfosteraLuna PTF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 36 | 36 | 36 | 0 | 0 | 36 | 36 | 0 | ||
| ООО "МИРУАР" (RA.RU.320061) | 7 | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Источники питания постоянного тока (InfosteraLuna PTF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1950 | 1950 |
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер ПО) |
недоступно пользователю |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель источников, и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе «Описание встроенного функционала источника питания PTF» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ТУ 26.20.40.112-001-418112-2023 Источники питания постоянного тока InfosteraLuna PTF. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Инфостера» (ООО «Инфостера»)
ИНН 9701035142
Юридический адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, оф. 301 Телефон (факс): +7 (495)255-09-89
Web-сайт: www.infostera.ru
E-mail: info@infostera.ru
Изготовитель
Общество с ограниченной ответственностью «Инфостера» (ООО «Инфостера») ИНН 9701035142Адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, оф. 301 Производственная площадка:
SALUKI TECHNOLOGY (QINGDAO) СО., LTD
Адрес: Xiangling Road, Qingdao 266100, Китай
Телефон (факс): +7 (495)255-09-89
Web-сайт: www.infostera.ru
E-mail: info@infostera.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Инфостера» (ООО «Инфостера»)ИНН 9701035142
Юридический адрес: 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, оф. 301 Телефон (факс): +7 (495)255-09-89
Web-сайт: www.infostera.ru
E-mail: info@infostera.ru
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. Разъемы для подключения питания источника, клеммы выходного напряжения и разъём для связи с персональным компьютером через интерфейс RS-232/GPIB USB.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение посредством высокочастотного преобразователя. Полученные напряжение и сила постоянного тока воспроизводятся и отображаются на дисплее.
К данному типу источников относятся следующие модификации: PTF20-40-120, PTF32-40-120, PTF65-40-240, PTF20-50-110, PTF32-50-110, PTF65-50-220, PTF20-80-60, PTF32-80-60, PTF65-80-120, PTF20-120-40, PTF32-120-40, PTF65-120-80, PTF20-160-30, PTF32-160-30, PTF65-160-60, PTF20-300-16, PTF32-300-16, PTF65-300-32, PTF20-400-12, PTF32-400-12, PTF65-400-24, PTF20-600-8, PTF32-600-8, PTF65-600-16, PTF20-800-8, PTF32-800-8, PTF65-800-16, PTF20-1000-5, PTF32-1000-5, PTF65-1000-10, PTF20-1200-5, PTF32-1200-5, PTF65-1200-10, PTF20-1500-3.5, PTF32-1500-3.5, PTF65-1500-7.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников, имеет цифро-буквенное обозначение.
Общий вид средств измерений представлен на рисунках 1 и 2. Места нанесения знака утверждения типа представлены на рисунках 3 и 4. Места нанесения заводского номера представлены на рисунках 5 и 6. Место пломбирования от несанкционированного доступа представлено на рисунке 7.

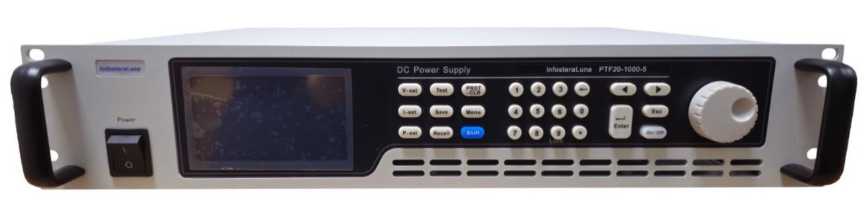

Рисунок 1 - Общий вид источников InfosteraLuna PTF20-40-120
InfosteraLuna PTF20-50-110, InfosteraLuna PTF20-80-60, InfosteraLuna PTF20-120-40, InfosteraLuna PTF20-160-30, InfosteraLuna PTF20-300-16, InfosteraLuna PTF20-400-12, InfosteraLuna PTF20-600-8, InfosteraLuna PTF20-800-8, InfosteraLuna PTF20-1000-5, InfosteraLuna PTF20-1200-5, InfosteraLuna PTF20-1500-3,5, InfosteraLuna PTF32-40-120, InfosteraLuna PTF32-50-110, InfosteraLuna PTF32-80-60, InfosteraLuna PTF32-120-40, InfosteraLuna PTF32-160-30, InfosteraLuna PTF32-300-16, InfosteraLuna PTF32-400-12, InfosteraLuna PTF32-600-8, InfosteraLuna PTF32-800-8, InfosteraLuna PTF32-1000-5, InfosteraLuna PTF32-1200-5, InfosteraLuna PTF32-1500-3,5

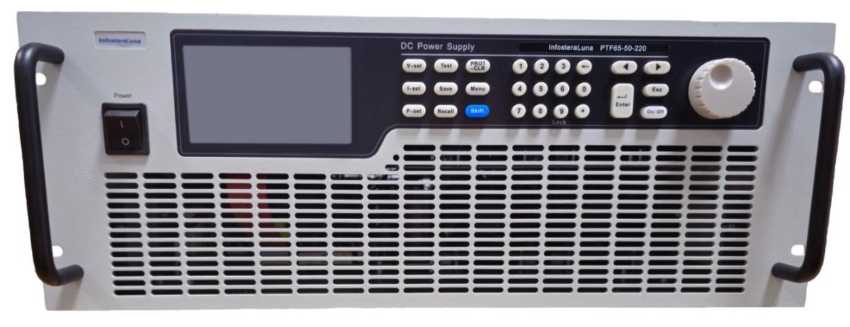

Рисунок 2 - Общий вид источников - InfosteraLuna PTF65-40-240, InfosteraLuna PTF65-50-220, InfosteraLuna PTF65-80-120, InfosteraLuna PTF65-120-80, InfosteraLuna PTF65-160-60, InfosteraLuna PTF65-300-32, InfosteraLuna PTF65-400-24, InfosteraLuna PTF65-600-16, InfosteraLuna PTF65-800-16, InfosteraLuna PTF65-1000-10, InfosteraLuna PTF65-1200-10, InfosteraLuna PTF65-1500-7

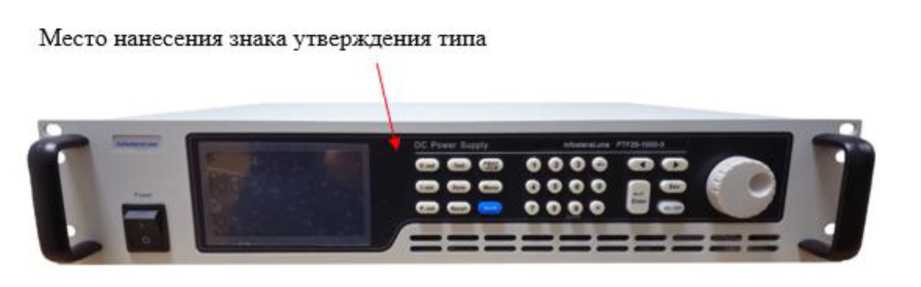

Рисунок 3 - Место нанесения знака утверждения типа для источников InfosteraLunaPTF20-40-120, InfosteraLuna PTF20-50-110, InfosteraLuna PTF20-80-60, InfosteraLuna PTF20-120-40, InfosteraLuna PTF20-160-30, InfosteraLuna PTF20-300-16, InfosteraLuna PTF20-400-12, InfosteraLuna PTF20-600-8, InfosteraLuna PTF20-800-8, InfosteraLuna PTF20-1000-5, InfosteraLuna PTF20-1200-5, InfosteraLuna PTF20-1500-3,5, InfosteraLuna PTF32-40-120, InfosteraLuna PTF32-50-110, InfosteraLuna PTF32-80-60, InfosteraLuna PTF32-120-40, InfosteraLuna PTF32-160-30, InfosteraLuna PTF32-300-16, InfosteraLuna PTF32-400-12, InfosteraLuna PTF32-600-8, InfosteraLuna PTF32-800-8,
InfosteraLuna PTF32-1000-5, InfosteraLuna PTF32-1200-5, InfosteraLuna PTF32-1500-3,5

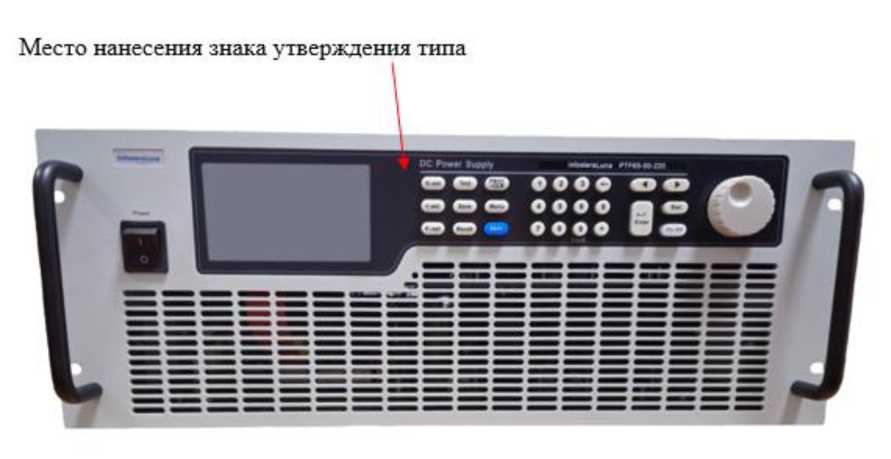

Рисунок 4 - Место нанесения знака утверждения типа для источников InfosteraLuna
PTF65-40-240, InfosteraLuna PTF65-50-220, InfosteraLuna PTF65-80-120, InfosteraLuna PTF65-120-80, InfosteraLuna PTF65-160-60, InfosteraLuna PTF65-300-32, InfosteraLuna PTF65-400-24,
InfosteraLuna PTF65-600-16, InfosteraLuna PTF65-800-16, InfosteraLuna PTF65-1000-10, InfosteraLuna PTF65-1200-10, InfosteraLuna PTF65-1500-7

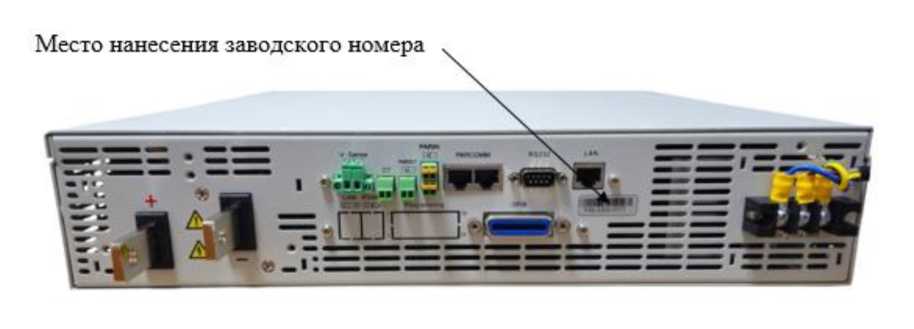

Рисунок 5 - Место нанесения заводского номера для источников InfosteraLunaPTF20-40-120, InfosteraLuna PTF20-50-110, InfosteraLuna PTF20-80-60, InfosteraLuna PTF20-120-40, InfosteraLuna PTF20-160-30, InfosteraLuna PTF20-300-16, InfosteraLuna PTF20-400-12, InfosteraLuna PTF20-600-8, InfosteraLuna PTF20-800-8, InfosteraLuna PTF20-1000-5, InfosteraLuna PTF20-1200-5, InfosteraLuna PTF20-1500-3,5, InfosteraLuna PTF32-40-120, InfosteraLuna PTF32-50-110, InfosteraLuna PTF32-80-60, InfosteraLuna PTF32-120-40, InfosteraLuna PTF32-160-30, InfosteraLuna PTF32-300-16, InfosteraLuna PTF32-400-12, InfosteraLuna PTF32-600-8, InfosteraLuna PTF32-800-8, InfosteraLuna PTF32-1000-5,
InfosteraLuna PTF32-1200-5, InfosteraLuna PTF32-1500-3,5

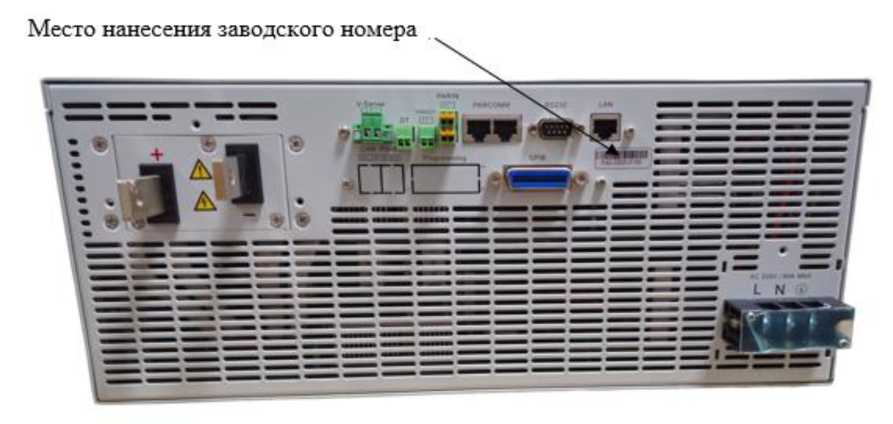

Рисунок 6 - Место нанесения заводского номера для источников InfosteraLuna PTF65-40-240, InfosteraLuna PTF65-50-220, InfosteraLuna PTF65-80-120, InfosteraLuna PTF65-120-80, InfosteraLuna PTF65-160-60, InfosteraLuna PTF65-300-32, InfosteraLuna PTF65-400-24, InfosteraLuna PTF65-600-16, InfosteraLuna PTF65-800-16, InfosteraLuna PTF65-1000-10, InfosteraLuna PTF65-1200-10, InfosteraLuna PTF65-1500-7

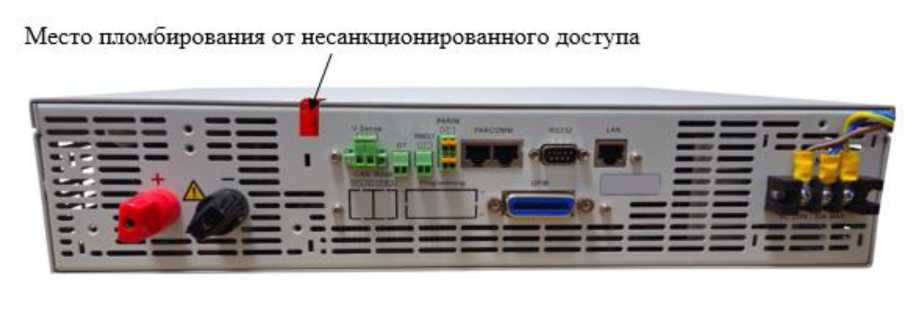

Рисунок 7 - Место пломбирования от несанкционированного доступа
Таблица 5 - Комплектность источников питания постоянного тока InfosteraLuna PTF
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
- |
1 шт. |
|
Входной кабель питания переменного тока 10 А (2 кВт)/16 А (3,2) кВт) |
- |
1 шт. |
|
Защитная крышка |
- |
1 шт. |
|
Клемма дистанционной компенсации напряжения |
- |
1 шт. |
|
Соединительный кабель RS232 |
- |
1 шт. |
|
Соединительный кабель LAN |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
Таблица 2 - Метрологические характеристики источников питания постоянного тока InfosteraLuna PTF
|
Модель |
Диапазон воспроизведени й напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
Диапазон воспроизведе ний силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
Максимал ьная выходная мощность, Вт |
|
PTF20-40-120 |
от 0 до 40 |
±0,001-U+0,04 |
от 0 до 120 |
±0,001-1+0,36 |
2000 |
|
PTF32-40-120 |
от 0 до 40 |
от 0 до 120 |
3200 | ||
|
PTF65-40-240 |
от 0 до 40 |
от 0 до 240 |
±0,001-1+0,72 |
6500 | |
|
PTF20-50-110 |
от 0 до 50 |
±0,001-U+0,05 |
от 0 до 110 |
±0,001-1+0,33 |
2000 |
|
PTF32-50-110 |
от 0 до 50 |
от 0 до 110 |
3200 | ||
|
PTF65-50-220 |
от 0 до 50 |
от 0 до 220 |
±0,001-1+0,66 |
6500 | |
|
PTF20-80-60 |
от 0 до 80 |
±0,001-U+0,08 |
от 0 до 60 |
±0,001-1+0,12 |
2000 |
|
PTF32-80-60 |
от 0 до 80 |
от 0 до 60 |
3200 | ||
|
PTF65-80-120 |
от 0 до 80 |
от 0 до 120 |
±0,001-1+0,36 |
6500 | |
|
PTF20-120-40 |
от 0 до 120 |
±0,001-U+0,12 |
от 0 до 40 |
±0,001-1+0,08 |
2000 |
|
PTF32-120-40 |
от 0 до 120 |
от 0 до 40 |
3200 | ||
|
PTF65-120-80 |
от 0 до 120 |
от 0 до 80 |
±0,001-1+0,16 |
6500 | |
|
PTF20-160-30 |
от 0 до 160 |
±0,001-U+0,16 |
от 0 до 30 |
±0,001-1+0,06 |
2000 |
|
PTF32-160-30 |
от 0 до 160 |
от 0 до 30 |
3200 | ||
|
PTF65-160-60 |
от 0 до 160 |
от 0 до 60 |
±0,001-1+0,12 |
6500 | |
|
PTF20-300-16 |
от 0 до 300 |
±0,001-U+0,3 |
от 0 до 16 |
±0,001-1+0,032 |
2000 |
|
PTF32-300-16 |
от 0 до 300 |
от 0 до 16 |
3200 | ||
|
PTF65-300-32 |
от 0 до 300 |
от 0 до 32 |
±0,001-1+0,064 |
6500 | |
|
PTF20-400-12 |
от 0 до 400 |
±0,001-U+0,4 |
от 0 до 12 |
±0,001-1+0,024 |
2000 |
|
PTF32-400-12 |
от 0 до 400 |
от 0 до 12 |
3200 | ||
|
PTF65-400-24 |
от 0 до 400 |
от 0 до 24 |
±0,001-1+0,048 |
6500 | |
|
PTF20-600-8 |
от 0 до 600 |
±0,001-U+0,6 |
от 0 до 8 |
±0,001^1+0,016 |
2000 |
|
PTF32-600-8 |
от 0 до 600 |
от 0 до 8 |
3200 | ||
|
PTF65-600-16 |
от 0 до 600 |
от 0 до 16 |
±0,001-1+0,032 |
6500 | |
|
PTF20-800-8 |
от 0 до 800 |
±0,001-U+0,8 |
от 0 до 8 |
±0,001-1+0,016 |
2000 |
|
PTF32-800-8 |
от 0 до 800 |
от 0 до 8 |
3200 | ||
|
PTF65-800-16 |
от 0 до 800 |
от 0 до 16 |
±0,001-1+0,032 |
6500 | |
|
PTF20-1000-5 |
от 0 до 1000 |
±0,001-U+1 |
от 0 до 5 |
±0,001-1+0,01 |
2000 |
|
PTF32-1000-5 |
от 0 до 1000 |
от 0 до 5 |
3200 | ||
|
PTF65-1000-10 |
от 0 до 1000 |
от 0 до 10 |
±0,001-1+0,02 |
6500 | |
|
PTF20-1200-5 |
от 0 до 1000 |
±0,001-U+1,2 |
от 0 до 5 |
±0,001-1+0,01 |
2000 |
|
PTF32-1200-5 |
от 0 до 1000 |
от 0 до 5 |
3200 | ||
|
PTF65-1200-10 |
от 0 до 1000 |
от 0 до 10 |
±0,001-1+0,02 |
6500 | |
|
PTF20-1500-3,5 |
от 0 до 1000 |
±0,001-U+1,5 |
от 0 до 3,5 |
±0,001-1+0,007 |
2000 |
|
PTF32-1500-3,5 |
от 0 до 1000 |
от 0 до 3,5 |
3200 | ||
|
PTF65-1500-7 |
от 0 до 1000 |
от 0 до 7 |
±0,001-1+0,014 |
6500 |
Таблица 3 - Метрологические характеристики источников питания постоянного тока InfosteraLuna PTF в режиме стабилизации напряжения.
|
Модель |
Нестабильность напряжения постоянного тока на выходе, В |
Уровень пульсаций напряжения на выходе (мВ) | |
|
при изменении напряжения питающей сети ±10% от номинального |
при изменении тока нагрузки от 1макс До 0,1^ 1макс | ||
|
PTF20-40-120 |
±0,0001-U +0,004 |
±0,0001-U +0,02 |
20 |
|
PTF32-40-120 |
20 | ||
|
PTF65-40-240 |
20 | ||
|
PTF20-50-110 |
±0,0001-U +0,005 |
±0,0001-U +0,025 |
20 |
|
PTF32-50-110 |
20 | ||
|
PTF65-50-220 |
20 | ||
|
PTF20-80-60 |
±0,0001-U +0,008 |
±0,0001-U +0,015 |
20 |
|
PTF32-80-60 |
20 | ||
|
PTF65-80-120 |
±0,0001-U +0,012 |
20 | |
|
PTF20-120-40 |
±0,0001-U +0,012 |
20 | |
|
PTF32-120-40 |
20 | ||
|
PTF65-120-80 |
20 | ||
|
PTF20-160-30 |
±0,0001-U +0,016 |
±0,0001-U +0,016 |
40 |
|
PTF32-160-30 |
40 | ||
|
PTF65-160-60 |
40 | ||
|
PTF20-300-16 |
±0,0001-U +0,03 |
±0,0001-U +0,03 |
40 |
|
PTF32-300-16 |
40 | ||
|
PTF65-300-32 |
40 | ||
|
PTF20-400-12 |
±0,0001-U +0,04 |
±0,0001-U +0,04 |
60 |
|
PTF32-400-12 |
60 | ||
|
PTF65-400-24 |
60 | ||
|
PTF20-600-8 |
±0,0001-U +0,06 |
±0,0001-U +0,06 |
60 |
|
PTF32-600-8 |
60 | ||
|
PTF65-600-16 |
60 | ||
|
PTF20-800-8 |
±0,0001-U +0,08 |
±0,0001-U +0,08 |
80 |
|
PTF32-800-8 |
80 | ||
|
PTF65-800-16 |
80 | ||
|
PTF20-1000-5 |
±0,0001-U +0,1 |
±0,0001-U +0,1 |
80 |
|
PTF32-1000-5 |
80 | ||
|
PTF65-1000-10 |
80 | ||
|
PTF20-1200-5 |
±0,0001-U +0,12 |
±0,0001-U +0,12 |
120 |
|
PTF32-1200-5 |
120 | ||
|
PTF65-1200-10 |
120 | ||
|
PTF20-1500-3,5 |
±0,0001-U +0,15 |
±0,0001-U +0,15 |
150 |
|
PTF32-1500-3,5 |
150 | ||
|
PTF65-1500-7 |
150 | ||
Таблица 4 - Метрологические характеристики источников питания InfosteraLuna PTF в режиме стабилизации силы тока
|
Модель |
Нестабильность силы постоянного тока на выходе, А | |
|
при изменении напряжения питающей сети ±10% от номинального |
при изменении напряжения на нагрузке от Uмакс до 0,1» имакс | |
|
1 |
2 |
3 |
|
PTF20-40-120 |
±0,0002-1+0,012 |
±0,0002-I+0,12 |
|
PTF32-40-120 | ||
|
PTF65-40-240 |
±0,0002-1+0,024 |
±0,0002-I+0,24 |
|
PTF20-50-110 |
±0,0002-1+0,011 |
±0,0002-I+0,11 |
|
PTF32-50-110 | ||
|
PTF65-50-220 |
±0,0002-1+0,022 |
±0,0002-I+0,22 |
|
PTF20-80-60 |
±0,0002-1+0,006 |
±0,0002-I+0,06 |
|
PTF32-80-60 | ||
|
PTF65-80-120 |
±0,0002-1+0.012 |
±0,0002-I+0,12 |
|
PTF20-120-40 |
±0,0002-1+0,004 |
±0,0002-I+0,04 |
|
PTF32-120-40 | ||
|
PTF65-120-80 |
±0,0002-1+0,012 |
±0,0002-I+0,08 |
|
PTF20-160-30 |
±0,0002-1+0,003 |
±0,0002-I+0,03 |
|
PTF32-160-30 | ||
|
PTF65-160-60 |
±0,0002-1+0,006 |
±0,0002-I+0,06 |
|
PTF20-300-16 |
±0,0002-1+0,0016 |
±0,0002-I+0,016 |
|
PTF32-300-16 | ||
|
PTF65-300-32 |
±0,0002-1+0,0032 |
±0,0002-I+0,032 |
|
PTF20-400-12 |
±0,0002-1+0,0012 |
±0,0002-I+0,012 |
|
PTF32-400-12 | ||
|
PTF65-400-24 |
±0,0002-1+0,0024 |
±0,0002-I+0,024 |
|
PTF20-600-8 |
±0,0002-1+0,0008 |
±0,0002-I+0,008 |
|
PTF32-600-8 | ||
|
PTF65-600-16 |
±0,0002-1+0,0016 |
±0,0002-I+0,016 |
|
PTF20-800-8 |
±0,0002-I+0,0008 |
±0,0002-I+0,008 |
|
PTF32-800-8 | ||
|
PTF65-800-16 |
±0,0002-I+0,0016 |
±0,0002-I+0,016. |
|
PTF20-1000-5 |
±0,0002-I+0,0005 |
±0,0002-I+0,005 |
|
PTF32-1000-5 | ||
|
PTF65-1000-10 |
±0,0002-I+0,001 |
±0,0002-I+0,01 |
|
PTF20-1200-5 |
±0,0002-I+0,0005 |
±0,0002-I+0,005 |
|
PTF32-1200-5 | ||
|
PTF65-1200-10 |
±0,0002-I+0,001 |
±0,0002-I+0,01 |
|
PTF20-1500-3,5 |
±0,0002-I+0,00035 |
±0,0002-I+0,0035 |
|
PTF32-1500-3,5 | ||
|
PTF65-1500-7 |
±0,0002-I+0,0007 |
±0,0002-I+0,007 |
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания - напряжение переменного тока частотой 50 Гц, В |
от 190 до 265 |
|
- Частоты электрической сети питания, Г ц |
от 47 до 63 |
|
Габаритные размеры (длина^ширина^высота), мм | |
|
- InfosteraLuna PTF20-40-120 |
453x430x88 |
|
- InfosteraLuna PTF20-50-110 |
453x430x88 |
|
- InfosteraLuna PTF20-80-60 |
453x430x88 |
|
- InfosteraLuna PTF20-120-40 |
453x430x88 |
|
- InfosteraLuna PTF20-160-30 |
453x430x88 |
|
- InfosteraLuna PTF20-300-16 |
453x430x88 |
|
- InfosteraLuna PTF20-400-12 |
453x430x88 |
|
- InfosteraLuna PTF20-600-8 |
453x430x88 |
|
- InfosteraLuna PTF20-800-8 |
453x430x88 |
|
- InfosteraLuna PTF20-1000-5 |
453x430x88 |
|
- InfosteraLuna PTF20-1200-5 |
453x430x88 |
|
- InfosteraLuna PTF20-1500-3,5 |
453x430x88 |
|
- InfosteraLuna PTF32-40-120 |
453x430x88 |
|
- InfosteraLuna PTF32-50-110 |
453x430x88 |
|
- InfosteraLuna PTF32-80-60 |
453x430x88 |
|
- InfosteraLuna PTF32-120-40 |
453x430x88 |
|
- InfosteraLuna PTF32-160-30 |
453x430x88 |
|
- InfosteraLuna PTF32-300-16 |
453x430x88 |
|
- InfosteraLuna PTF32-400-12 |
453x430x88 |
|
- InfosteraLuna PTF32-600-8 |
453x430x88 |
|
- InfosteraLuna PTF32-800-8 |
453x430x88 |
|
- InfosteraLuna PTF32-1000-5 |
453x430x88 |
|
- InfosteraLuna PTF32-1200-5 |
453x430x88 |
|
- InfosteraLuna PTF32-1500-3,5 |
453x430x88 |
|
- InfosteraLuna PTF65-40-240 |
503x430x177 |
|
- InfosteraLuna PTF65-50-220 |
503x430x177 |
|
- InfosteraLuna PTF65-80-120 |
503x430x177 |
|
- InfosteraLuna PTF65-120-80 |
503x430x177 |
|
- InfosteraLuna PTF65-160-60 |
503x430x177 |
|
- InfosteraLuna PTF65-300-32 |
503x430x177 |
|
- InfosteraLuna PTF65-400-24 |
503x430x177 |
|
- InfosteraLuna PTF65-600-16 |
503x430x177 |
|
- InfosteraLuna PTF65-800-16 |
503x430x177 |
|
- InfosteraLuna PTF65-1000-10 |
503x430x177 |
|
- InfosteraLuna PTF65-1200-10 |
503x430x177 |
|
- InfosteraLuna PTF65-1500-7 |
503x430x177 |
|
1 |
2 |
|
Масса, кг, не более | |
|
- InfosteraLuna PTF20-40-120 |
15 |
|
- InfosteraLuna PTF20-50-110 |
15 |
|
- InfosteraLuna PTF20-80-60 |
15 |
|
- InfosteraLuna PTF20-120-40 |
15 |
|
- InfosteraLuna PTF20-160-30 |
15 |
|
- InfosteraLuna PTF20-300-16 |
15 |
|
- InfosteraLuna PTF20-400-12 |
15 |
|
- InfosteraLuna PTF20-600-8 |
15 |
|
- InfosteraLuna PTF20-800-8 |
15 |
|
- InfosteraLuna PTF20-1000-5 |
15 |
|
- InfosteraLuna PTF20-1200-5 |
15 |
|
- InfosteraLuna PTF20-1500-3,5 |
15 |
|
- InfosteraLuna PTF32-40-120 |
15 |
|
- InfosteraLuna PTF32-50-110 |
15 |
|
- InfosteraLuna PTF32-80-60 |
15 |
|
- InfosteraLuna PTF32-120-40 |
15 |
|
- InfosteraLuna PTF32-160-30 |
15 |
|
- InfosteraLuna PTF32-300-16 |
15 |
|
- InfosteraLuna PTF32-400-12 |
15 |
|
- InfosteraLuna PTF32-600-8 |
15 |
|
- InfosteraLuna PTF32-800-8 |
15 |
|
- InfosteraLuna PTF32-1000-5 |
15 |
|
- InfosteraLuna PTF32-1200-5 |
15 |
|
- InfosteraLuna PTF32-1500-3,5 |
15 |
|
- InfosteraLuna PTF65-40-240 |
29 |
|
- InfosteraLuna PTF65-50-220 |
29 |
|
- InfosteraLuna PTF65-80-120 |
29 |
|
- InfosteraLuna PTF65-120-80 |
29 |
|
- InfosteraLuna PTF65-160-60 |
29 |
|
- InfosteraLuna PTF65-300-32 |
29 |
|
- InfosteraLuna PTF65-400-24 |
29 |
|
- InfosteraLuna PTF65-600-16 |
29 |
|
- InfosteraLuna PTF65-800-16 |
29 |
|
- InfosteraLuna PTF65-1000-10 |
29 |
|
- InfosteraLuna PTF65-1200-10 |
29 |
|
- InfosteraLuna PTF65-1500-7 |
29 |
|
Условия эксплуатации:
|
от +13 до +33 от 84 до 106 от 30 до 80 |
|
Условия хранения:
|
От - 20 до +70 От 10 до 90 |
|
Средняя наработка на отказ, ч, не менее |
45000 |
