Назначение средства измерений:
Приборы комплексного термического анализа JH (далее - приборы JH) предназначены для измерений температуры и удельной теплоты фазовых переходов, изменения массы твердых и порошкообразных материалов.
Внешний вид.
Приборы комплексного термического анализа
Рисунок № 1
Внешний вид.
Приборы комплексного термического анализа
Рисунок № 2
Внешний вид.
Приборы комплексного термического анализа
Рисунок № 3
Внешний вид.
Приборы комплексного термического анализа
Рисунок № 4
Внешний вид.
Приборы комплексного термического анализа
Рисунок № 5
Общие сведения
Дата публикации - 19.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194221
ID в реестре СИ - 1417051
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JH-STA350, JH-STA150, JH-DSC6L,
Производитель
Изготовитель - Shanghi Jiahang Instruments Co. Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1436 от 2024.06.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Приборы комплексного термического анализа (JH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Кто поверяет Приборы комплексного термического анализа (JH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 2 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Приборы комплексного термического анализа (JH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение приборов JH состоит из встроенного ПО, предустановленного в микроконтроллер измерительного блока, и автономного ПО, устанавливаемого ПК. Встроенное ПО приборов JH «JHDSC.hex» и «JHTGA.hex» предназначено для управления процессом измерений температуры, теплоты фазовых переходов, изменения массы. Встроенное ПО является полностью метрологически значимым. Автономное ПО приборов JH позволяет осуществлять выбор режимов и установку параметров эксперимента, градуировку, обработку и архивирование результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение в зависимости от модификации | |||
|
JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L |
JH-STA150, JH-STA350, JH-TGA350, JH-TGA550 | |||
|
Идентификационное наименование ПО |
JHDSC.hex |
DSC |
JHTGA.hex |
TGA |
|
Номер версии (идентификационный номер ПО)* |
1.1 |
l.x.x |
1.2 |
20yy.zz |
* Версия автономного ПО «DSC» имеет значения для «х.х» 0.0 и выше. Версия автономного ПО «TGA» имеет значения для «yy.zz» 22.00 и выше. Метрологически значимая часть автономных ПО приборов JH остается неизменной и в версиях ПО «DSC» и «TGA» обозначаются «1.» и «20» соответственно.
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации «Приборы комплексного термического анализа JH», раздел 2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К, утвержденная приказом Росстандарта от 2 июня 2021 г. № 925;
ГОСТ Р 8.872-2014 ГСИ. Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
Стандарт предприятия Shanghi Jiahang Instruments Co. Ltd.
ПравообладательShanghi Jiahang Instruments Co. Ltd, Китай
Адрес: Jiasong North Road, Jiading District, Shanghai, China
Телефон: + 86-17721148861
Web-сайт: https://www.jiahanglab.com/
Изготовитель
Shanghi Jiahang Instruments Co. Ltd, КитайАдрес: Jiasong North Road, Jiading District, Shanghai, China
Телефон: + 86-17721148861
Web-сайт: https://www.jiahanglab.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Shanghi Jiahang Instruments Co. Ltd, КитайАдрес: Jiasong North Road, Jiading District, Shanghai, China
Телефон: + 86-17721148861
Web-сайт: https://www.jiahanglab.com/
К настоящему типу средств измерений относятся приборы комплексного термического анализа следующих модификаций: JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L, JH-STA150, JH-STA350, JH-TGA350, JH-TGA550, которые отличаются друг от друга метрологическими и техническими характеристиками.
Принцип действия приборов JH модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L заключается в измерении дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.
Приборы JH модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L состоят из измерительного блока, в состав которого входят нагревательная печь, устройство передачи данных, аналого-цифровой преобразователь. В состав модификаций JH-DSC6L, JH-DSC8L входит контроллер охлаждения жидким азотом.
Принцип действия приборов JH модификаций JH-STA150, JH-STA350 заключается в одновременном измерении изменения массы и дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.
Конструктивно приборы JH модификаций JH-STA150, JH-STA350 выполнены в металлическом корпусе, в котором смонтирована высокотемпературная печь. Также внутри корпуса расположена электронная схема управления. Трансформатор и контроллер газовых потоков вынесены в отдельный блок.
Принцип действия приборов JH модификаций JH-TGA350, JH-TGA550 основан на измерении изменения массы исследуемых образцов в зависимости от температуры с программным контролем температуры. При нагревании в веществах происходят физические и химические изменения, при этом также изменяется и масса вещества.
JH-TGA550 состоят из в котором смонтирована весы, электронная схема
Конструктивно приборы JH модификаций JH-TGA350, измерительного блока, выполненного в металлическом корпусе, высокотемпературная печь. Также внутри корпуса расположены управления. Трансформатор и контроллер газовых потоков вынесены в отдельный блок.
На задней панели приборов JH расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.
Нанесение знака поверки на приборы JH не предусмотрено. Заводской номер в виде арабских цифр наносится на корпус приборов JH в виде наклейки. Место нанесения заводского номера на корпус приборов JH представлено на рисунках 4, 5 - на задней стороне приборов JH.
Общий вид приборов JH представлен на рисунках 1-3. Пломбирование приборов JH не предусмотрено.

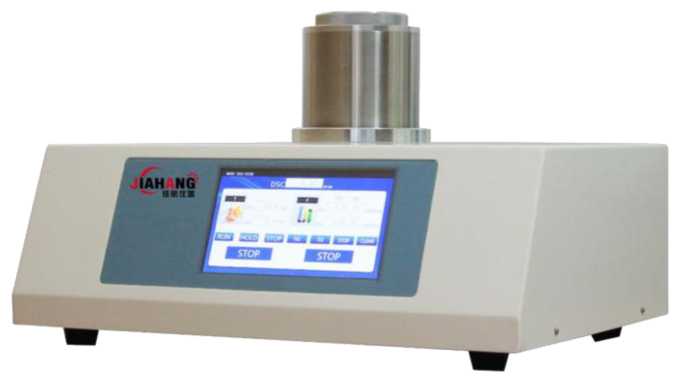

Рисунок 1 - Общий вид приборов модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L

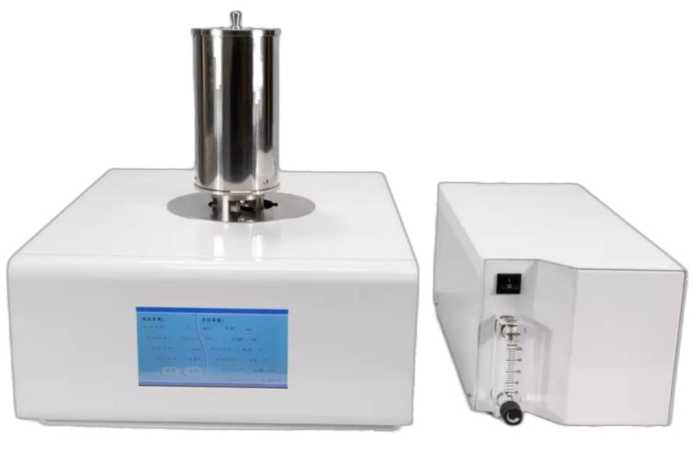

Рисунок 2 - Общий вид модификаций JH-STA150, JH-STA350

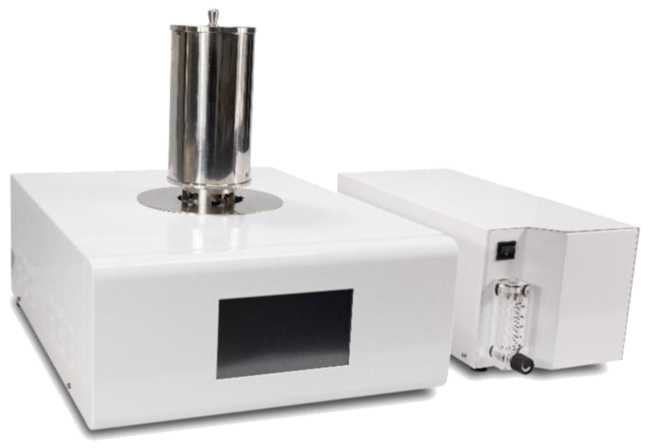

Рисунок 3 - Общий вид приборов JH модификаций JH-TGA350, JH-TGA550

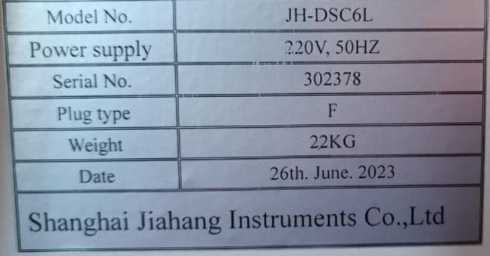

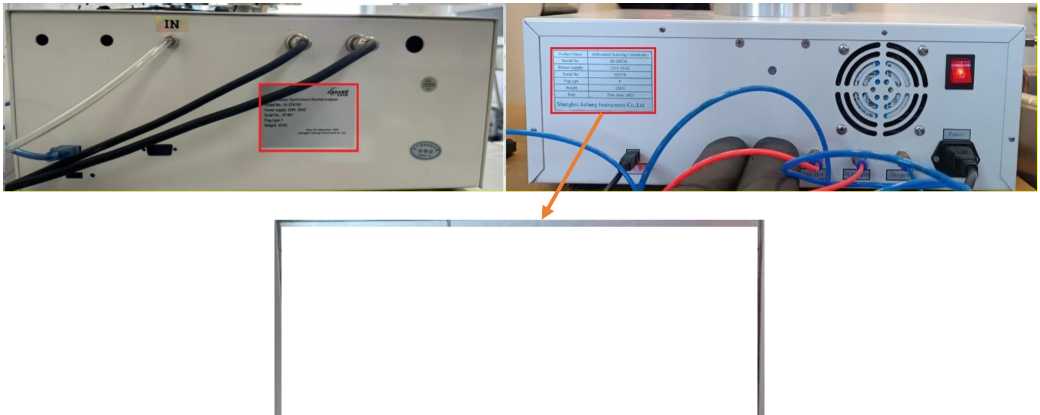

Рисунок 4 - Место нанесения заводского номера на корпус приборов JH: для приборов модификаций JH-DSC6, JH-DSC6L, JH-DSC8, JH-DSC8L - справа, для приборов модификаций JH-STA150, JH-STA350, JH-TGA350, JH-TGA550 - слева
