Номер по Госреестру СИ: 92372-24
92372-24 Тахографы
("Автоматика-01")
Назначение средства измерений:
Тахографы «Автоматика-01» (далее - тахографы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее одновременно; измерений количества электрических импульсов от определения на их основе координат потребителя, скорости, автотранспортных средств, интервала времени, синхронизации шкалы опорного генератора тахографа со шкалой времени блока средства криптографической защиты информации (далее - СКЗИ) при работе по сигналам ГНСС ГЛОНАСС/GPS одновременно.
ГНСС) ГЛОНАСС/GPS датчиков движения, пройденного пути времени внутреннего
Внешний вид.
Тахографы

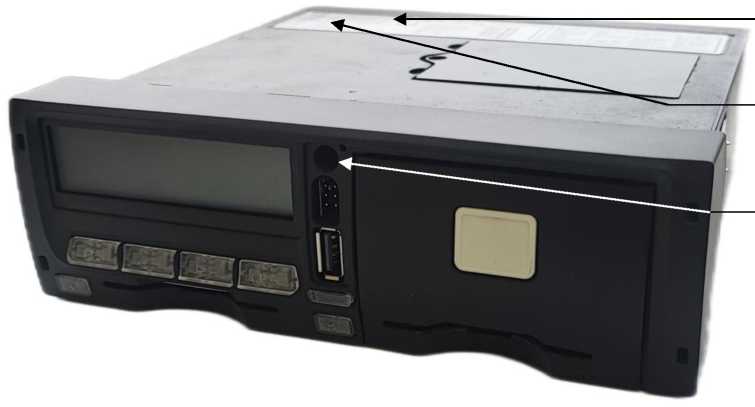

Рисунок № 1
Общие сведения
Дата публикации - 19.06.2024
Срок свидетельства - 17.06.2029
Номер записи - 194233
ID в реестре СИ - 1417063
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 7 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Калугаприбор" (АО "Калугаприбор")
Страна - РОССИЯ
Населенный пункт - г. Калуга
