Назначение средства измерений:
Изделие 8МЦБ3 ИТБС.461211.018 (далее - изделие) предназначено для формирования и хранения собственной шкалы времени (ШВ), синхронизированной со шкалой всемирного координированного времени (UTC), а также выдачи сигналов опорной частоты 50 МГц.

Внешний вид.
Изделие
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО), предназначенное для дистанционного управления прибором через интерфейсы RS-422А, RS-232C и ETHERNET с персонального компьютера, функционирующего под операционной системой Linux, не является метрологически значимым и разработано для потребителя в соответствии с требованиями ГОСТ 26.003-80 (таблица 1).
Таблица 1 -
данные ПО, поставляемого на CD-диске с изделием
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Программа «БСВ» RUS.ИТБС.00047-02 32 01 |
Программа «Тест 1 8МЦБ3» RUS.ИТБС.00050-01 32 01 |
Программа «Тест 2 8МЦБ3» RUS.ИТБС.00051-01 32 01 |
|
Номер версии (идентификационный номер) ПО |
V01.01 |
V1 |
V1 |
|
Цифровой идентификатор ПО |
C6FB90EC |
5AA9EE72 |
C5C88435 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC-32 | ||
ПО Программа «БСВ» используется при обеспечении функционирования изделия 8МЦБ3, в котором применены программируемые электро-радио изделия. ПО Программа «БСВ» поставляется на CD диске, является резервным программным обеспечением (средство восстановления ПО). При выпуске с завода-изготовителя данное СПО уже предустановлено в изделии. ПО Программа «БСВ», установленное в изделии выполняет следующие функции:
-
- формирование собственной ШВ, синхронизированной со шкалой (иТС+0ч) по сигналам СНС ГЛОНАСС;
-
- выдачу на внешние СВТ пользователя информации о зарегистрированных моментах времени по двум каналам ЛВС, реализованным на базе Gigabit Ethernet 1000 BASE-T;
-
- управление и выдача состояния изделия потребителям по двум каналам ЛВС.
ПО Программа «Тест 1 8МЦБ3» и Программа «Тест 2 8МЦБ3» не используются при штатной эксплуатации изделия, и являются сервисным (тестовым) программным обеспечением, предназначенным для демонстрации возможностей.
Конструкция изделия исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель изделия.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» документа «Изделие 8МЦБЗ. Руководство по эксплуатации. ИТБС.461211.018 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель«Россия»
«Россия»
Акционерное общество «Конструкторское бюро завода (АО «КБ завода «Россия»)
ИНН 7804349411
Юридический адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5 А
Телефон (факс): +7 (812) 648-85-30
E-mail: kb_ros@mail.ru
Изготовитель
Акционерное общество «Конструкторское бюро завода (АО «КБ завода «Россия»)
ИНН 7804349411
Юридический адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5 А
Телефон (факс): +7 (812) 648-85-30
E-mail: kb_ros@mail.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Правообладатель
«Россия»«Россия»
Акционерное общество «Конструкторское бюро завода (АО «КБ завода «Россия»)
ИНН 7804349411
Юридический адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д. 5 А
Телефон (факс): +7 (812) 648-85-30
E-mail: kb_ros@mail.ru
К изделию данного типа относится изделие зав. № 61322001.
Принцип действия изделия основан на формировании внутренней ШВ, синхронизированной со шкалой UTC(SU). Формирование внутренней шкалы осуществляется путем деления частоты 10 МГц, поступающей от встроенного рубидиевого стандарта частоты, и последующей оцифровки меток времени, получаемых в результате деления этой частоты. Синхронизация внутренней ШВ со шкалой UTC(SU) осуществляется по сигналам спутниковой навигационной системы, принимаемым антеннами ГЛОНАСС/GPS, которые обрабатываются встроенными приемниками сигналов ГЛОНАСС/GPS.
Конструктивно изделие состоит из двух идентичных комплектов (комплект А и комплект Б), работающих совместно и установленных в единой стойке синхронизатора (СС), общего оборудования (коммутатор ЛВС1, коммутатор ЛВС2, а также сервисного оборудования (коммутатор консоли)).
Каждый из комплектов включает в себя блок опорных частот БОЧ, блок синхронизатора времени БСВ и блок электропитания БЭП.
Формирование внутренней ШВ комплекта осуществляется блоком БСВ путем деления частоты 10 МГц, поступающей от блока БОЧ, и последующей оцифровки меток времени, получаемых в результате деления этой частоты.
Блок БОЧ содержит в своем составе рубидиевый генератор частоты с номинальной частотой 5 МГц. БОЧ получает на свой вход метки опорной частоты 1PPS, поступающие от приемника сигналов ГЛОНАСС/GPS.
Блок БЭП обеспечивает преобразование напряжений 220 В переменного тока, поступающих от двух независимых первичных сетей в напряжения постоянного тока 27 В, а также их объединение с целью обеспечения бесперебойности питания.
СС представляет собой шкаф напольного размещения, выполненный с использованием деталей и сборочных единиц 19-дюймовых конструкций Евромеханика. Каждый комплект имеет по четыре выхода опорной частоты 50 МГц, а также по четыре выхода импульсных сигналов частотой 1 Гц.
Заводской номер наносится промышленным методом на переднюю дверь шкафа, в котором располагается СС, и представляет собой последовательность цифр.

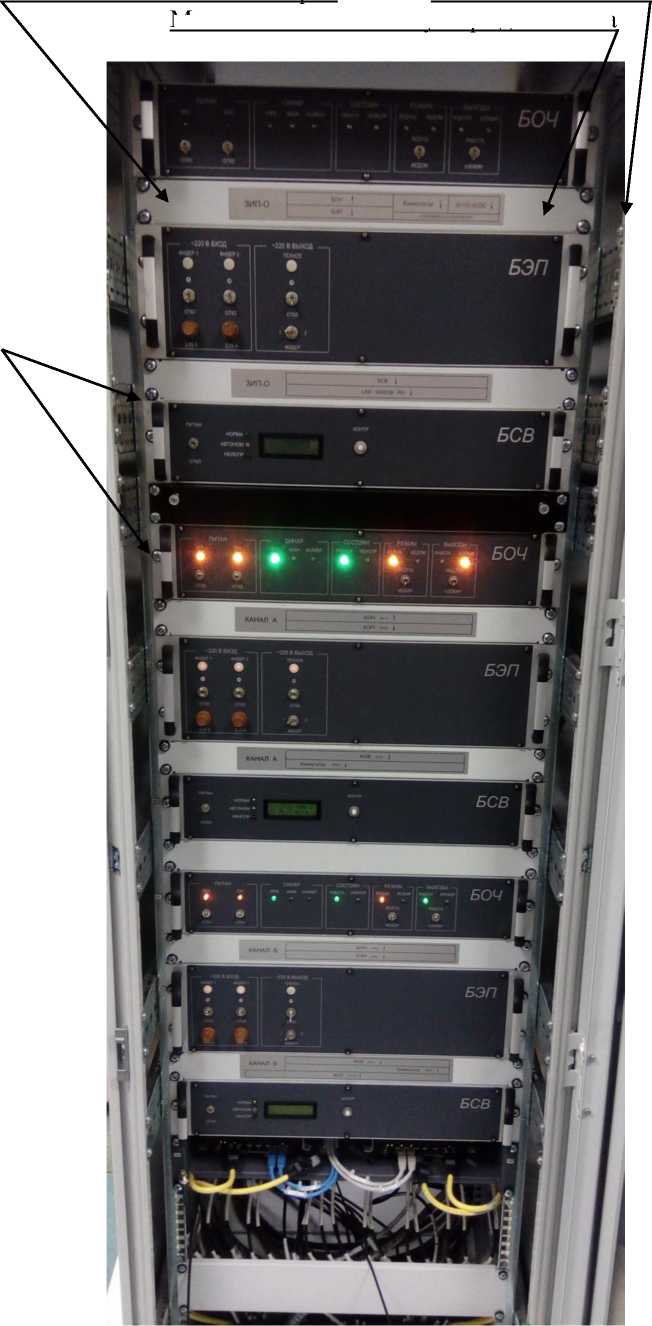

Общий вид изделия, обозначение мест нанесения знаков утверждения типа, поверки, заводского номера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Места нанесения заводского номера
Место нанесения знака поверки
Места пломбировки от несанкционированного доступа
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид изделия, обозначение мест нанесения знаков утверждения типа, поверки, заводского номера и схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Значение частоты выходного синусоидального сигнала, Гц |
50^106±0,01 |
|
Амплитуда напряжения выходных синусоидальных сигналов на нагрузке 50 Ом, В |
от 0,65 до 1,45 |
|
Параметры импульсных сигналов:
|
1 от 0 до 0,4 от 4,5 до 5,2 400±10 20 |
|
Среднее квадратическое отклонение случайной составляющей погрешности автоматической привязки ШВ по сигналам ГЛОНАСС за 1000 измерений, нс, не более |
200 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Предел допускаемой абсолютной погрешности хранения ШВ за сутки, обусловленной действительным значением опорной частоты, мкс, не более |
20 |
|
Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 50 МГц, не более: |
5 •IO-10 |
|
- для интервала времени измерений 1 с | |
|
- для интервала времени измерений 100 с |
2^10-11 |
|
- для интервала времени измерений 1 сут |
5^10-11 |
|
Спектральная плотность мощности случайных отклонений фазы в спектре выходного сигнала 50 МГц, дБ/Гц, не более: |
- 110 |
|
- при отстройке от несущей частоты на 1 кГц | |
|
- при отстройке от несущей частоты на 10 кГц |
- 115 |
|
- при отстройке от несущей частоты на 100 кГц |
- 115 |
|
Относительный уровень спектральных побочных составляющих при отстройке от несущей в пределах от 0,1 до 100 МГц (за исключением второй гармоники основной частоты), дБ, не более |
- 60 |
|
Относительный уровень мощности второй гармоники основной частоты, дБ, не более |
- 30 |
|
Разбег сигналов по фазе между выходами одного комплекта, не более |
5 |
|
Разбег сигналов по фазе между выходами двух комплектов, не более |
15 |
|
Разбег по времени задержки между сигналами на выходах одного комплекта, измеренный на уровне 0,5 от значения амплитуды каждого из импульсов, нс, не более |
10 |
|
Разбег по времени задержки между выходными сигналами двух комплектов, работающих в режиме автоматической штатной синхронизации по сигналам ГЛОНАСС, нс, не более |
220 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 231 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В-А, не более |
300 |
|
Масса, кг, не более: | |
|
- стойка синхронизатора |
165 |
|
- блок антенный |
0,5 |
|
Габаритные размеры, мм, не более | |
|
- стойка синхронизатора (высота х ширина х глубина) |
1800x650x850 |
|
- блок антенный (диаметр х высота) |
110x190 |
|
Условия эксплуатации стойки синхронизатора. | |
|
- рабочая температура окружающего воздуха, °С |
от +5 до +40 |
|
- предельная температура окружающего воздуха, °С |
от -65 до +50 |
|
- относительная влажность при температуре воздуха 25°С, %, не более |
80 |
|
- пониженное атмосферное давление, Па (мм рт. ст.) |
6^104(450) |
|
Условия эксплуатации блока антенного: | |
|
- температура окружающего воздуха, °С |
от -50 до +70 |
|
- относительная влажность при температуре воздуха 35°С, %, не более |
100 |
