Сведения о средстве измерений: 92400-24 Газоанализаторы

Номер по Госреестру СИ: 92400-24
92400-24 Газоанализаторы
(PERGAM 6100)

Назначение средства измерений:
Газоанализаторы PERGAM 6100 (далее - газоанализаторы) предназначены для непрерывных измерений концентраций закиси азота (N2O), диоксида углерода (СО2), кислорода (O2).

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы
Рисунок № 1

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Газоанализаторы
Рисунок № 2

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 3

Внешний вид.
Газоанализаторы
Рисунок № 3

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 4

Внешний вид.
Газоанализаторы
Рисунок № 4

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 5

Внешний вид.
Газоанализаторы
Рисунок № 5

Общие сведения

Дата публикации - 21.06.2024
Срок свидетельства - 20.06.2029
Номер записи - 194246
ID в реестре СИ - 1417113
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Pro-Sys Scientific Limited
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

Государственные первичные эталоны (ГЭТ);
Эталоны единиц величин, закрепленные за метрологическими службами;
Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
Экспорта данных в различных форматах;
Отображения географической информации с использованием Яндекс.Карт (при необходимости);
Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

Оценивать динамику использования эталонов по годам;
Сравнивать организации по активности применения эталонной базы;
Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1463 от 2024.06.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Газоанализаторы (PERGAM 6100)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Pro-Sys Scientific Limited

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92400-24 20.06.2029	Газоанализаторы, PERGAM 6100 Pro-Sys Scientific Limited (КИТАЙ )	ОТ МП	1 год

V_8 Поверки по всем организациям-поверителям за выбранный период

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Полное наименование организации
Количество поверок
Количество первичных поверок
Количество периодических поверок
Количество извещений о непригодности в шт.
Количество извещений о непригодности в %
Поверок за год (последние 365 дней)
Среднее кол-во поверок в день за последний год (в году 365 дней)
Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)

Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (PERGAM 6100)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "НМОП" (RA.RU.311359)		нет модификации	1	1	1	0	0	1	1	0

Стоимость поверки Газоанализаторы (PERGAM 6100)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Газоанализаторы имеют

метрологически значимое ПО, которое приборов. Встроенное ПО используется для

встроенное устанавливается в энергонезависимую память обеспечения функционирования газоанализаторов, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

С целью защиты ПО и данных от несанкционированного доступа и искажения: ПО расположено в энергонезависимой памяти прибора; осуществляется тестирование ПО при запуске; реализован вывод сообщений об ошибках, реализован журнал событий; осуществляется опломбирование корпуса прибора, реализован доступ к ПО при помощи системы паролей.

Уровень защиты ПО газоанализаторов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PSANA
Номер версии (идентификационный номер) ПО, не ниже	V9.0
Цифровой идентификатор ПО	-

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «ГАЗОАНАЛИЗАТОРЫ PERGAM 6100.Руководство по эксплуатации», раздел 2 «Использование по назначению».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Стандарт предприятия Pro-Sys Scientific Limited, Китай.

Правообладатель

Pro-Sys Scientific Limited, Китай

Адрес: NO. 26 Jianxin Hutong Nanwang Road Gaoliying Shunyi District, BEIJING, China Тел.: 86-10-64077097

E-mail: davidlin@pro-sys.com.cn

Изготовитель

Pro-Sys Scientific Limited, Китай
Адрес: NO. 26 Jianxin Hutong Nanwang Road Gaoliying Shunyi District, BEIJING, China Тел.: 86-10-64077097
E-mail: davidlin@pro-sys.com.cn

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru

Правообладатель

Pro-Sys Scientific Limited, Китай
Адрес: NO. 26 Jianxin Hutong Nanwang Road Gaoliying Shunyi District, BEIJING, China Тел.: 86-10-64077097
E-mail: davidlin@pro-sys.com.cn

Принцип действия газоанализаторов зависит от принципа действия датчика.

Оптический - при измерении объемной доли диоксида углерода и оксида азота - основан на зависимости поглощения инфракрасного излучения молекулами определяемого компонента газовой смеси.

Электрохимический метод определения кислорода в смесях основан на химической реакции с электролитом. Молекулы газа, проникая в электролит сквозь мембрану, сдвигают динамическое равновесие, вследствие чего изменяется разность потенциалов между электродами, вызывая возникновение электрического тока в цепи. Ток, возникающий в ходе химических реакций между рабочим и интегрирующим электродами, пропорционален концентрации измеряемого газа.

Конструктивно газоанализаторы имеют моноблочное исполнение со встроенным первичным преобразователем. На передней панели расположен ЖК-дисплей для отображения измеряемых параметров и настроек газоанализатора, а также для управления настройками. На задней панели расположены следующие элементы: выключатель питания, штепсельная розетка, выход пробы газа, вход пробы газа, клемма заземления, клеммная колодка выходных сигналов. Способ отбора проб принудительный.

Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, состоящие из буквенно-цифрового обозначения, которые наносятся на идентификационные таблички газоанализаторов типографским методом. Идентификационные таблички расположены на задней панели (рисунки 2-3). Общий вид газоанализаторов приведен на рисунке 1. Пломбирование корпуса газоанализаторов от несанкционированного доступа представлено на рисунке 4, способ пломбировки - наклейки.

Внешний вид. Газоанализаторы (PERGAM 6100), http://oei-analitika.ru

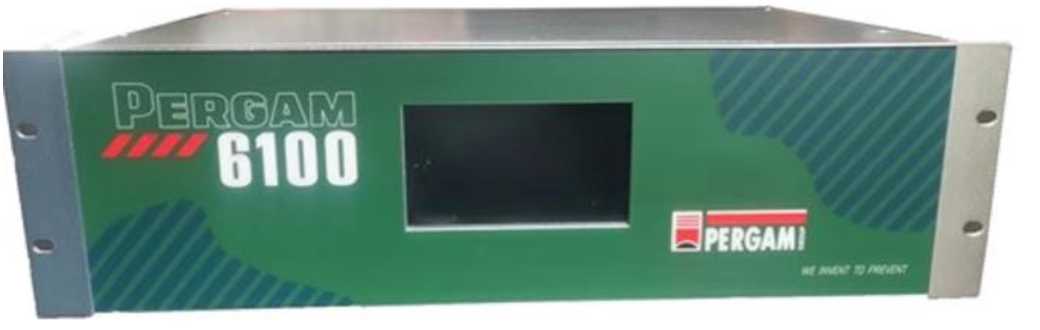

Рисунок 1 - Общий вид газоанализаторов PERGAM 6100. Передняя панель

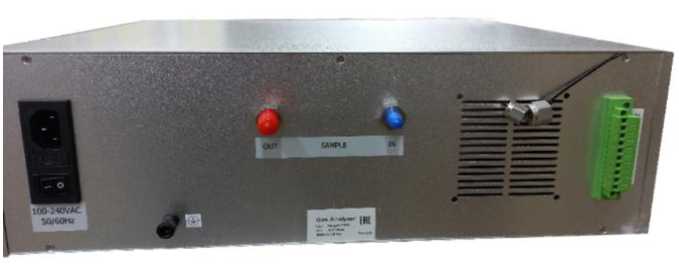

Рисунок 2 - Общий вид газоанализатора PERGAM 6100 (для измерений содержания СО2 и N2O). Задняя панель

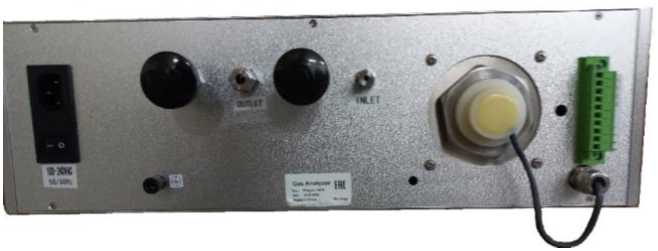

Рисунок 3 - Общий вид газоанализатора PERGAM 6100

(для измерений содержания О2). Задняя панель ___

Место

пломбирования

Место

пломбирования

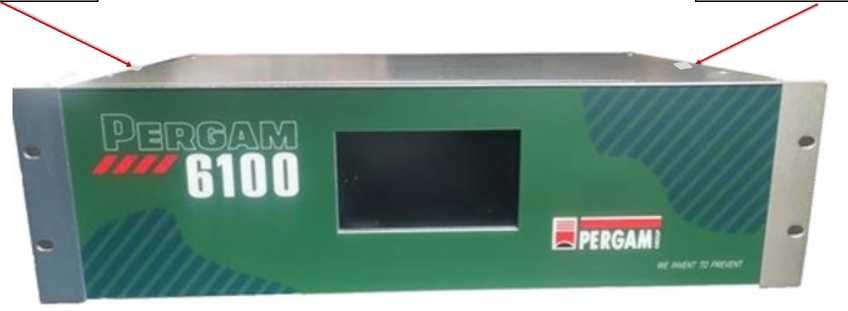

Рисунок 4 - Места пломбирования корпусов

Gas Analyzer ГПГ

Typ.. P Of on m 0100 U 11 U

ЯЛ1. A.OOS323

Mnda In Chinn

I---------------------------------

PfO-Syn

Место нанесения серийного номера

Рисунок 5 - Общий вид идентификационной таблички и наклейки для пломбировки газоанализаторов

К данному типу средств «Пергам».

измерений

относятся газоанализаторы торговой марки

представлена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Газоанализатор	PERGAM 6100	1 шт.
Руководство по эксплуатации	PERGAM.400140.001 РЭ	1 экз.
Паспорт	-	1 экз.

Таблица 2 -

Определяемый компонент, тип датчика	Диапазон измерений объёмной доли определяемого компонента	Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений
Оксид азота (N2O), оптический	от 0 до 10 млн^-1	±10 %
Оксид азота (N2O), оптический	от 0 до 100 млн^-1	±10 %
Кислород (O2), электрохимический	от 0 до 100 млн^-1	±5 %
	от 0 до 1000 млн^-1	±5 %
	от 0 до 10000 млн^-1	±5 %
Диоксид углерода (СО2), оптический	от 0 до 5 млн^-1	±5 %
Диоксид углерода (СО2), оптический	от 0 до 100 млн^-1	±5 %

Таблица 3 - Дополнительные

Наименование характеристики	Значение
Номинальное время установления выходного сигнала (T0,9), с, не более
- оптического датчика	10
- электрохимического датчика	30

Таблица 4 - Основные технические

Наименование характеристики	Значение
Напряжение питания переменного тока, В	от 90 до 264
Частота переменного тока, Гц	от 47 до 63
Потребляемая мощность, Вт, не более	100
Время прогрева, мин, не более	30
Диапазон значений выходного сигнала силы постоянного тока, мА	от 4 до 20
Габаритные размеры (высотахширинахглубина), мм, не более	134x483x360
Масса, кг, не более	7
Рабочие условия эксплуатации: - температура окружающего воздуха, ^оС	от +5 до +45
- атмосферное давление, кПа	от 70 до 130
- относительная влажность окружающего воздуха без конденсации влаги, %	от 0 до 95
